StarLine А63
18
Жидкокристаллический
дисплей брелка

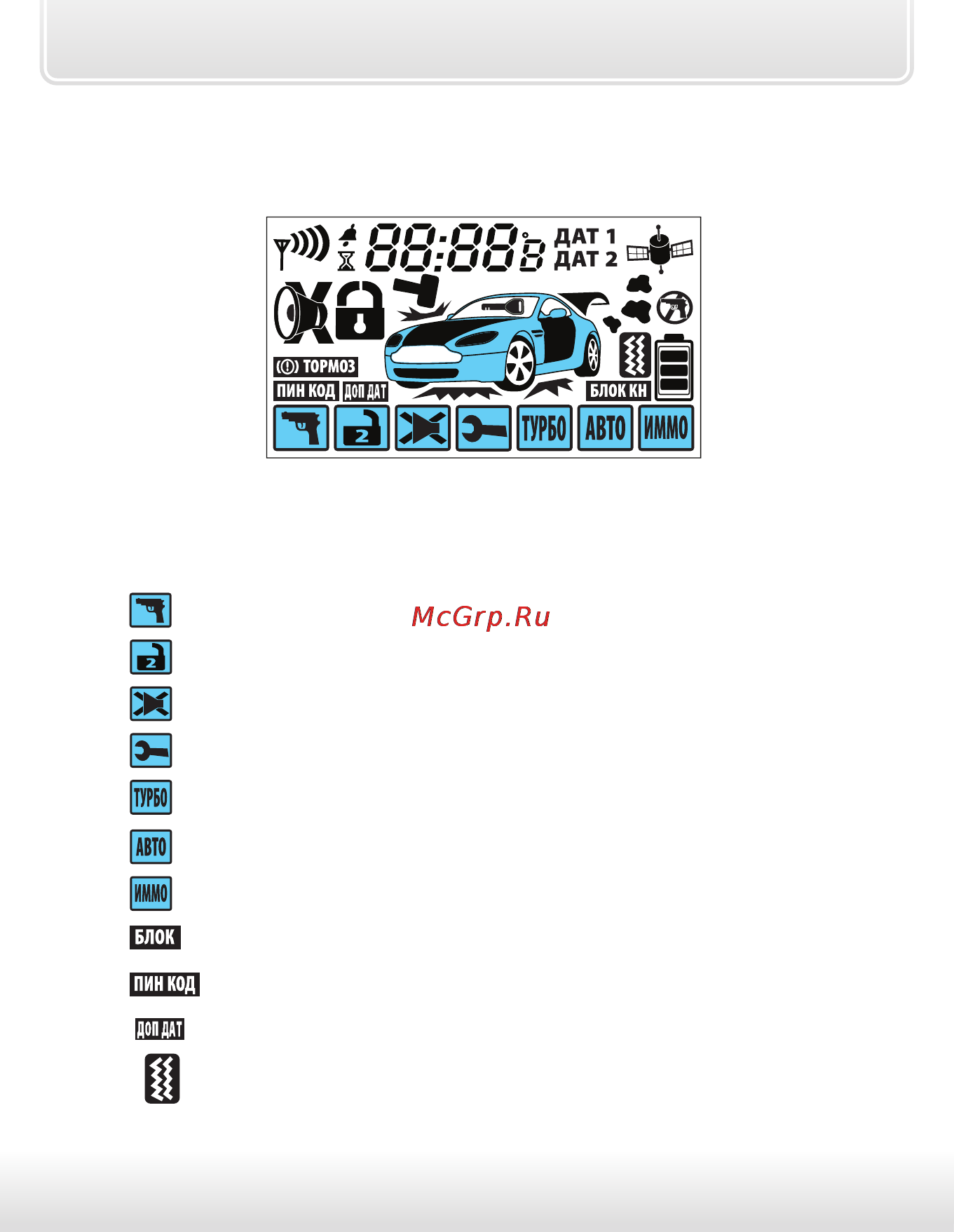

Индикация активных
режимов и функций
Режим антиограбления.
Режим 2-шагового выключения блокировки двигателя.
Режим бесшумной охраны.
Режим сервисного обслуживания.
Режим турботаймера.
Автоматическое включение режима охраны.
Режим иммобилайзера.
Включена блокировка кнопок брелка.
Запрограммирован 1, 2 или 3 - х значный персональный код.
Сработал дополнительный 1-уровневый датчик №1.
Сработал дополнительный 1-уровневый датчик №2.
