Содержание

• Starline е60 e61 2can p.1
• Пожалуйста прочитайте внимательно p.2
• Управление автосигнализацией с помощью брелков p.4
• Starline е60 e61 p.4
• Содержание p.4
• Охранные и противоугонные функции автосигнализации p.4
• Сервисные функции автосигнализации p.5
• Режим slave p.5
• Введение p.6
• Starline е60 e61 современный охранно телематический комплекс защитные свойства комплекса реализованы по инновационным технологиям p.6
• Технические характеристики p.7
• Комплект поставки p.8
• Охраняемые зоны автомобиля и способы их контроля p.12
• Охранные и сервисные функции автосигнализации p.12
• Защищенность автосигнализации p.12
• Защитные и противоугонные функции сигнализации p.12
• Сервисные функции автосигнализации p.13
• Самодиагностика и индикация режимов работы p.13
• Управление автосигнализацией с помощью брелков p.15
• Основной брелок дополнительный брелок p.15
• Брелки управления автосигнализацией p.15
• Продолжительность нажатия кнопок брелков p.16
• Управление функциями охраны p.17
• Команды брелков управления p.17
• Если режим антиограбления включен брелком отключить его можно только путем ввода персонального кода см стр 82 p.17
• Управление оборудованием p.18
• Сервисные функции p.19
• Жидкокристаллический дисплей брелка p.20
• Индикация активных режимов и функций p.20
• Индикация состояния автосигнализации и автомобиля p.21
• Меню функций основного брелка p.22
• Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до одного длительного а затем 2 коротких сигналов p.22
• Для установки даты и времени выберите функцию f 1 и нажмите кнопку 4 длительно до 2 коротких сигналов p.23
• Для установки будильника выберите функцию f 2 и нажмите кнопку 4 длительно до 2 коротких сигналов p.24
• Для установки таймера выберите функцию f 3 и нажмите кнопку 4 длительно до 2 коротких сигналов p.25
• Для установки звукового сигнала выберите функцию f 4 и нажмите кнопку 4 длительно до 2 коротких сигналов p.25
• Для включения выключения режима метки выберите функцию f 5 и нажмите кнопку 4 длительно до 2 коротких сигналов p.26
• Программирование режимов работы курсорным способом p.27
• После того как прозвучит 2 сигнала в нижней части экрана будет выделена миганием первая слева иконка p.27
• Нажмите и удерживайте кнопку 2 или 3 до момента когда прозвучат два сигнала сначала мелодичный затем короткий p.27
• Короткими нажатиями на кнопки 2 влево или 3 4 вправо переместите мигающий курсор на нужную иконку p.27
• Брелок p.27
• Для выключения выбранного режима нажмите на брелке кнопку 1 p.28
• Для включения выбранного режима нажмите на брелке кнопку 1 p.28
• Перечень режимов программируемых курсорным способом p.29
• Охранные и противоугонные функции автосигнализации p.30
• Нажмите на брелке кнопку 1 p.30
• Включение охраны со звуковыми сигналами подтверждения p.30
• Нажмите на брелке кнопку 1 сначала длительно до появления звукового сигнала затем коротко p.31
• Включение охраны без звуковых сигналов подтверждения p.31
• Прозвучит 1 сигнал появится индикация включенного режима бесшумной охраны p.32
• Нажмите коротко кнопку 1 брелка p.32
• Включение бесшумной охраны p.32
• Автомобиль брелок p.32
• 1 световой сигнал закроются замки дверей начнёт мигать светодиодный индикатор p.32
• При закрытии последней двери световые сигналы вспыхнут 1 раз прозвучит 1 короткий сигнал сирены p.33
• Автомобиль брелок p.33
• Автомобиль p.33
• Автоматическое включение охраны p.33
• 1 сигнал сирены 1 световой сигнал закроются замки дверей p.33
• Через 10 секунд после закрытия всех дверей автоматически включится режим охраны p.33
• Прозвучит 1 сигнал появится индикация включенного режима охраны p.33
• При закрытых дверях выключите зажигание выйдите из автомобиля и закройте все двери p.33
• Включение охраны с работающим двигателем p.34
• Нажмите кнопку 4 длительно до появления звукового сигнала затем кнопку 1 коротко p.35
• Если необходимо поставить автомобиль на охрану извлеките ключ из замка зажигания выйдите из машины закройте все двери и нажмите кнопку 1 брелка p.35
• Дистанционная остановка двигателя без выключения режима охраны p.35
• Прозвучит 1 сигнал сирены световые сигналы вспыхнут 1 раз начнётся отсчет 20 секундного интервала по истечении которого включится режим охраны p.36
• Прозвучит 1 сигнал сирены световые сигналы вспыхнут 1 раз закроются замки дверей p.36
• Откройте одну из дверей и включите зажигание p.36
• Начнет мигать светодиодный индикатор состояния p.36
• Нажмите сервисную кнопку 3 раза и выключите зажигание p.36
• Выйдите из автомобиля и закройте все двери p.36
• Включение охраны без брелка p.36
• Автомобиль p.36
• Автоматический возврат в режим охраны p.37
• Обход зоны дверей и задержка активации датчиков p.37
• Самодиагностика при включении охраны p.38
• Закройте двери капот багажник включите стояночный тормоз p.38
• Включите режим охраны p.38
• Прозвучит 2 сигнала индикация выключенного режима охраны p.39
• Нажмите на брелке кнопку 2 p.39
• Выключение охраны со звуковыми сигналами подтверждения p.39
• Брелок p.39
• Автомобиль p.39
• 2 сигнала сирены 2 световых сигнала погаснет светодиодный индикатор откроются замки дверей p.39
• Прозвучит 2 коротких сигнала индикация выключенного режима охраны p.40
• Погаснет светодиодный индикатор 2 световых сигнала будут открыты замки дверей если они подключены к сигнализации p.40
• Нажмите кнопку 2 брелка сначала длительно до появления звукового сигнала а затем коротко p.40
• Выключение охраны без звуковых сигналов подтверждения p.40
• Автомобиль брелок p.40
• Автомобиль p.41
• После ввода последней цифры кода и выключения зажигания блокировка двигателя выключится выключение блокировки подтвердят 2 сигнала сирены и 2 световых сигнала p.41
• Для разблокировки двигателя введите персональный код см стр 82 p.41
• Двухшаговое выключение блокировки двигателя p.41
• Откройте дверь автомобиля ключом p.42
• Выключение охраны без использования брелка p.42
• В течение 20 секунд включите зажигание и введите персональный код см стр 82 p.42
• Отключите стояночный тормоз p.43
• Выключите режим охраны нажатием кнопки 2 брелка p.43
• Выключение охраны с работающим двигателем p.43
• Войдите в автомобиль и включите зажигание ключом p.43
• Самодиагностика при выключении режима охраны p.44
• Выключите режим охраны нажатием кнопки 2 брелка p.44
• Сигналы тревоги подаются циклами длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания сигнализации указаны в таблице ниже p.45
• Сигналы тревоги p.45
• Если в режиме охраны произойдет срабатывание любого из охранных датчиков это вызовет автоматическое включение сигналов тревоги сигналов сирены и световых сигналов брелок будет подавать звуковые сигналы тревоги а на дисплее отобразится причина срабатывания сигнализации во время звучания сирены на дисплее брелка будет мигать иконка соответствующая причине срабатывания p.45
• Если для программируемой функции 12 стр 94 выбран вариант 2 3 или 4 p.46
• Пока мигают световые сигналы автомобиля на дисплее брелка будут мигать фары автомобиля p.46
• Если сигналы тревоги прерывались с брелка то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново p.46
• Если по окончании цикла тревоги причина срабатывания сигнализации не будет устранена например двери останутся открытыми то соответствующая зона временно исключается из контура охраны до момента устранения причины срабатывания до закрытия дверей при этом на дисплее брелка индикация причины срабатывания сохраняется p.46
• Отображение сигналов тревоги на дисплее брелка p.47
• Прерывание сигналов тревоги без выключения режима охраны p.48
• Нажмите на брелке кнопку 2 p.48
• После подключения датчиков необходимо запрограммировать функцию 12 см стр 94 в соответствии с типом используемого датчика p.49
• Кратковременное отключение питания автосигнализации например сброс клеммы аккумулятора не приводит к снятию с охраны автосигнализация запоминает свое состояние и при восстановлении питания снова окажется в том же режиме при котором произошло отключение см таблицу состояний ниже последует мелодичный сигнал брелка если к системе подключена сирена с автономным питанием то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги p.49
• Защищенность автосигнализации от отключения питания p.49
• Дополнительные датчики p.49
• В качестве дополнительного датчика к автосигнализации могут быть подключены как 2 уровневые датчики например микроволновый mws203 так и 1 уровневые например датчик наклона d10 подключение датчиков осуществляется с помощью кабелей входящих в комплекты датчиков p.49
• Подключение информационно поисковых gsm модулей p.50
• Дополнительные беспроводные реле блокировки p.50
• Дополнительное кодовое реле starline r3 p.50
• Внимание p.51
• Включение режима антиограбления брелком p.51
• Режим антиограбления p.51
• При включенном зажигании или при работающем двигателе одновременно нажмите и удерживайте кнопки 1 и 3 брелка p.51
• Этап p.52
• Скрытое включение режима антиограбления p.52
• С момента открытия двери начнется отсчет 60 ти секундного интервала времени по истечении которого будут включены сигналы тревоги какие либо сигналы тревоги на этом этапе отсутствуют блокировки выключены нажав кнопку 3 брелка можно убедиться в том что включен второй этап режима антиограбления на дисплее будет мигать иконка режима антиограбления p.52
• Откройте одну из дверей p.52
• Закройте двери автомобиля при работающем двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды p.52
• Этап p.53
• Истекло 60 секунд после открытия дверей p.53
• Истекло 45 секунд после начала прерывистой блокировки двигателя p.53
• Истекло 30 секунд после начала прерывистых звуковых сигналов p.53
• Внимание p.53
• Брелок p.54
• Автомобиль p.54

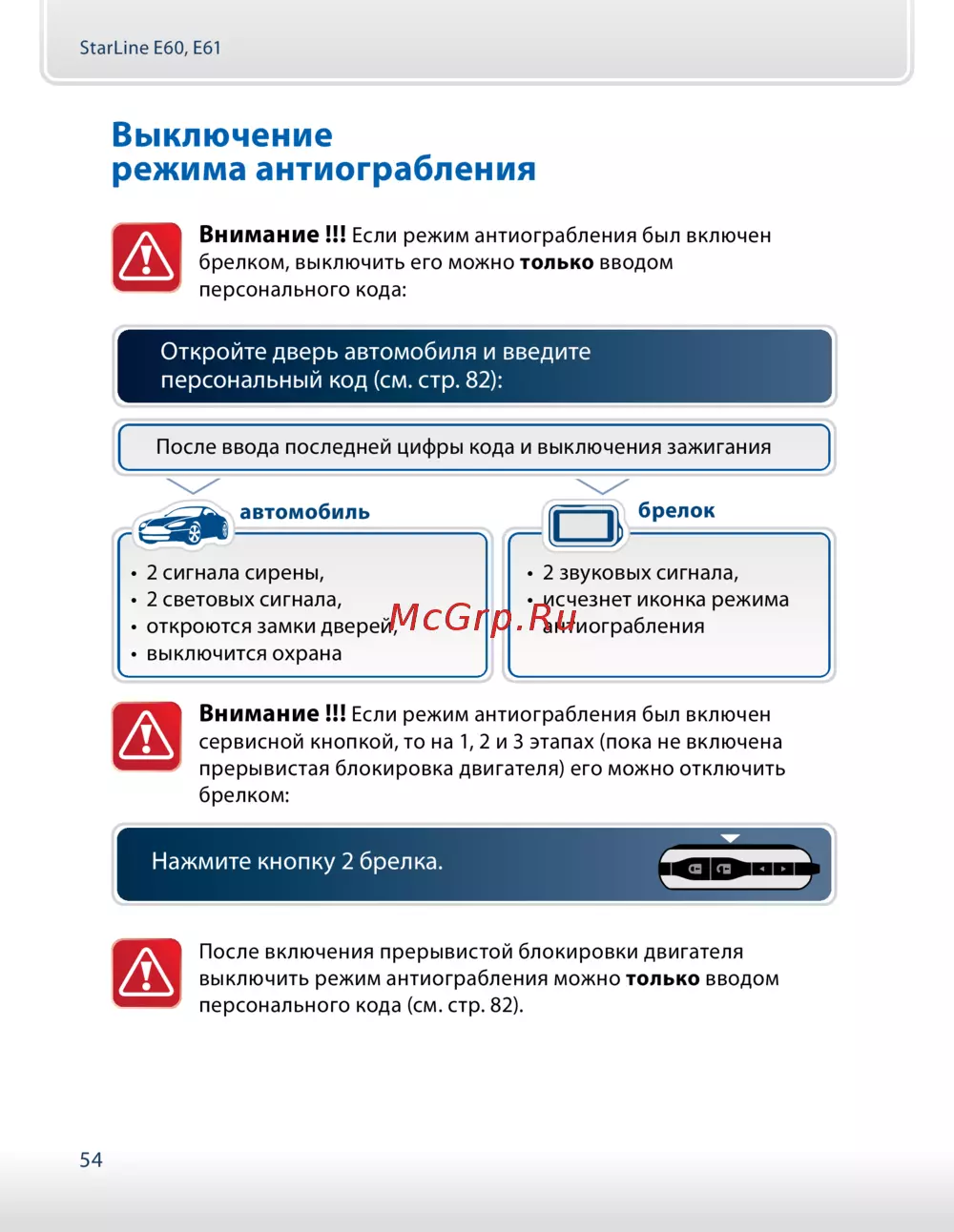

• 2 сигнала сирены 2 световых сигнала откроются замки дверей выключится охрана p.54
• 2 звуковых сигнала исчезнет иконка режима антиограбления p.54
• После ввода последней цифры кода и выключения зажигания p.54
• Откройте дверь автомобиля и введите персональный код см стр 82 p.54
• Нажмите кнопку 2 брелка p.54
• Выключение режима антиограбления p.54
• Внимание p.54
• Режим паника p.55
• При выключенном зажигании одновременно и длительно нажмите кнопки 1 и 3 брелка p.55
• Режим иммобилайзера p.56
• Нажмите сервисную кнопку и удерживайте её 2 секунды не позднее 2 х секунд после отпускания кнопки включите зажигание p.56
• Нажмите кнопку 2 брелка p.56
• Или p.56
• Выключение блокировки двигателя в режиме иммобилайзера p.56
• Контроль состояния автомобиля напряжения акб и температуры салона p.57
• Брелок p.57
• C индикация будет выглядеть следующим образом p.57
• C или выше 70 p.57
• Сервисные функции автосигнализации p.57
• Прозвучит мелодичный сигнал на дисплее кратковременно отобразится сначала значение напряжения акб автомобиля затем значение температуры в салоне автомобиля если температура окажется ниже 40 p.57
• Нажмите на брелке кнопку 3 p.57
• Временное отключение датчика удара p.58
• В режиме охраны нажмите два раза коротко кнопку 1 брелка датчик удара будет включен снова p.58
• В режиме охраны нажмите два раза коротко кнопку 1 брелка будут отключены оба уровня датчика удара p.58
• В режиме охраны нажмите два раза коротко кнопку 1 брелка будет отключен первый уровень датчика удара дающий предупреждающие сигналы p.58
• Временное отключение дополнительного датчика p.59
• В режиме охраны нажмите два раза коротко кнопку 2 брелка дополнит датчик будет включен снова p.59
• В режиме охраны нажмите два раза коротко кнопку 2 брелка будут отключены оба уровня дополнит датчика удара p.59
• В режиме охраны нажмите два раза коротко кнопку 2 брелка будет отключен первый уровень дополнит датчика удара дающий предупреждающие сигналы p.59
• Временное отключение датчика наклона p.60
• В режиме охраны нажмите два раза коротко кнопку 3 брелка датчик наклона будет выключен p.60
• В режиме охраны нажмите два раза коротко кнопку 3 брелка датчик наклона будет включен p.60
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.61
• Для перехода к установке тревожного уровня датчика удара нажмите кнопку 3 сначала длительно до звуков сигнала а затем коротко p.61
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 3 сначала длительно до звукового сигнала а затем коротко p.61
• Настройка чувствительности датчика удара p.61
• Последует мелодичный сигнал p.62
• Последует 3 световых сигнала 2 сигнала сирены p.62
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.62
• Для выхода из режима настройки чувствительности нажмите кнопку 3 сначала длительно до звуков сигнала а затем коротко p.62
• Брелок p.62
• При выключенном режиме охраны и выключенном зажигании нажмите кнопку 4 сначала длительно до звукового сигнала а затем коротко p.63
• Настройка чувствительности датчика наклона p.63
• Короткими нажатиями кнопок 2 и 3 установите необходимое значение уровня чувствительности p.63
• Для выхода из программирования еще раз нажмите кнопку 4 сначала длительно до звукового сигнала а затем коротко p.63
• Вариант 4 p.64
• Вариант 3 p.64
• Вариант 2 p.64
• Вариант 1 p.64
• Автоматическое управление замками дверей p.64
• Поиск автомобиля на стоянке p.64
• Нажмите два раза коротко кнопку 4 брелка p.64
• При включенном зажигании нажмите на брелке кнопку 2 p.65
• При включенном зажигании нажмите на брелке кнопку 1 p.65
• Дистанционное управление замками дверей p.65
• Управление дополнительным каналом 1 p.66
• Отпирание багажника p.66
• Нажмите на брелке кнопку 2 длительно затем кнопку 1 коротко p.66
• Вариант 1 p.66
• Гибкое программирование p.67
• Вариант 4 p.67
• Вариант 3 p.67
• Вариант 2 p.67
• Брелок p.67
• Автомобиль p.67
• 1 звуковой сигнал исчезнет индикация открытого багажника и отключенных датчиков удара p.67
• Управление кодовым реле starline r3 см инструкцию по установке p.67
• Режим защелка p.67
• После погрузки выгрузки вещей закройте багажник p.67
• Зона багажника и датчиков удара будут взяты на охрану через 5 секунд p.67
• Если режим охраны включен p.67
• Управление дополнительным каналом 2 p.68
• Для отпирания остальных дверей повторно нажмите на брелке кнопку 2 p.68
• Двухшаговое отпирание замков дверей канал активируется автоматически p.68
• Выключите режим охраны нажатием кнопки 2 брелка p.68
• Вариант 1 p.68
• Гибкое программирование p.69
• Вариант 4 p.69
• Вариант 3 p.69
• Вариант 2 p.69
• Автомобиль брелок p.69
• 3 световых сигнала 3 звуковых сигнала p.69
• Управление кодовым реле starline r3 см инструкцию по установке p.69
• Режим защелка p.69
• Для активации дополнительного канала 2 в случае вариантов 2 и 4 нажмите на брелке кнопку 3 длительно до появления звукового сигнала затем кнопку 1 коротко p.69
• Фиксированная длительность 0 секунд p.70
• Управление дополнительным каналом 3 p.70
• Режим поддержки зажигания канал активируется автоматически см инструкцию по установке p.70
• Для активации дополнительного канала 3 в случае вариантов 1 2 или 3 нажмите на брелке кнопку 4 длительно до появления звукового сигнала затем кнопку 1 коротко p.70
• Гибкое программирование p.70
• Варианты 3 4 p.70
• Вариант 2 p.70
• Вариант 1 p.70
• Управление дополнительным каналом 4 p.71
• Вариант 4 p.71
• Вариант 3 p.71
• Вариант 2 p.71
• Вариант 1 p.71
• Управление цз открыть см инструкцию по установке p.72
• Управление дополнительным каналом 5 p.72
• Режим защелка p.72
• Для активации дополнительного канала 5 в случае вариантов 2 и 4 нажмите на брелке кнопку 3 длительно до появления звукового сигнала затем кнопку 2 коротко p.72
• Гибкое программирование p.72
• Вариант 4 p.72
• Вариант 3 p.72
• Вариант 2 p.72
• Вариант 1 p.72
• Блокировка стартера канал активируется автоматически p.72
• Автомобиль брелок p.72
• 3 световых сигнала 3 звуковых сигнала p.72
• Последует 1 световой сигнал p.73
• Для активации режима турботаймера установите курсор на иконку см стр 27 и нажмите коротко кнопку 1 p.73
• Брелок p.73
• Активация режима турботаймера и программирование времени работы p.73
• Режим турботаймера p.73
• Прозвучит 1 мелодичный сигнал p.73
• Включение турботаймера p.74
• Если необходимо поставить автомобиль на охрану извлеките ключ из замка зажигания выйдите из машины закройте все двери и нажмите кнопку 1 брелка p.75
• Световая индикация открытых дверей p.76
• При разряде элемента питания до критического уровня появится иконка необходимо заменить элемент питания p.76
• Контроль уровня заряда элемента питания брелка с жки p.76
• Контроль уровня заряда элемента питания брелка производится при каждом нажатии кнопок брелка p.76
• Вызов из автомобиля p.76
• Брелок p.76
• 3 световых сигнала p.76
• Откройте дверь капот багажник выключите ручной тормоз и включите зажигание нажмите на брелке кнопку 3 p.77
• На дисплее брелка отобразится состояние вышеперечисленных зон охраны сигнализации p.77
• Контроль исправности концевых выключателей p.77
• Брелок p.77
• Брелок p.78
• Функция просмотра тревог p.78
• Режим сервисного обслуживания p.78
• Длительно нажмите кнопку 4 брелка до появления индикации последней записанной тревоги тревога 1 p.78
• Включите блокировку кнопок брелка см стр 81 одновременным коротким нажатием кнопок 2 и 4 p.78
• В режиме сервисного обслуживания на дисплее брелка постоянно отображается иконка p.78
• Тревога 1 открывалась дверь тревога 16 сработал датчик удара p.79
• С помощью коротких нажатий кнопки 4 вы можете просмотреть список тревог p.79
• Коротко нажимая кнопку 3 вы можете просмотреть дату и время выбранной тревоги p.79
• Контроль количества брелков записанных в систему p.80
• Выход из зоны приема сопровождается приглушенным звуковым сигналом и исчезновением иконки при возврате в зону приема прозвучит короткий сигнал иконка появится снова p.80
• Брелок p.80
• Автоматический контроль канала связи p.80
• Персональный код экстренного выключения режима охраны p.81
• Для отключения блокировки кнопок брелка нажмите одновременно коротко кнопки 1 и 4 брелка p.81
• Для включения блокировки кнопок брелка одновременно коротко нажмите кнопки 2 и 4 брелка p.81
• Блокировка кнопок брелка p.81
• Откройте дверь ключом и оставьте ее открытой p.82
• Ввод 3 й цифры включите зажигание нажмите сервисную кнопку число раз равное третьей цифре кода выключите зажигание p.82
• Ввод 2 й цифры включите зажигание нажмите сервисную кнопку число раз равное второй цифре кода выключите зажигание p.82
• Ввод 1 й цифры включите зажигание нажмите сервисную кнопку число раз равное первой цифре кода выключите зажигание p.82
• Алгоритм ввода персонального кода экстренное выключение охраны p.82
• Управление автосигнализацией starline p.83
• Способ авторизации владельца p.83
• Режим slave p.83
• Защита от угона и захвата автомобиля p.83
• Www starline online ru p.83
• Преимущества режима slave p.84
• Основные термины и определения p.84
• С помощью штатного брелка управления или другим штатным способом переведите штатную охранную систему автомобиля в состояние охрана включена p.85
• Замки дверей закроются последуют световые и звуковые сигналы соответствующие включению режима охраны светодиодный индикатор автосигнализации starline начнёт мигать p.85
• Включение охраны p.85
• Автомобиль p.85
• Управление автосигнализацией в режиме slave p.85
• С помощью штатного брелка управления или другим штатным способом переведите штатную охранную систему автомобиля в состояние охрана выключена p.86
• Отключение блокировки после выключения охраны p.86
• Замки дверей откроются последуют световые и звуковые сигналы соответствующие выключению режима охраны светодиодный индикатор автосигнализации starline погаснет p.86
• Выключение охраны p.86
• Вариант 1 p.86
• Авторизация отключена p.86
• Авторизация владельца p.86
• Автомобиль p.86
• Вариант 2 p.87
• Авторизация с помощью метки отключение блокировки с помощью метки p.87
• Внимание p.88
• Вариант 3 p.88
• В случае утери метки или её неработоспособности блокировку двигателя всегда можно отключить путем ввода персонального кода автосигнализации с помощью сервисной кнопки см стр 82 p.88
• Авторизация с помощью секретной кнопки отключение блокировки с помощью секретной кнопки p.88
• Can starline r p.89
• Иммобилайзер с валидатором авторизация вводом пин кода штатными кнопками автомобиля p.89
• Вариант 4 p.89
• С помощью штатного брелка управления или другим штатным способом переведите штатную охранную систему автомобиля в состояние охрана выключена p.90
• Иммобилайзер с валидатором авторизация вводом пин кода штатными кнопками автомобиля p.90
• Для авторизации введите кодовую последовательность pin1 или pin2 p.90
• Ввод кодовой последовательности p.90
• Этап p.91
• Режим антиограбления p.91
• При работающем двигателе откройте или откройте и закройте любую дверь автомобиля с этого момента система начнет действовать по определенному алгоритму p.91
• После открывания двери начнется 60 ти секундный отсчет до начала поиска метки p.91
• Поиск метки 60 сек p.91
• Включение антиограбления в режиме slave вариант авторизации владельца с помощью метки p.91
• Этап p.92
• Отключение антиограбления p.92
• Внимание p.92
• Включение блокировки двигателя p.92
• Таблица программирования p.93
• Программирование охранных и сервисных функций p.93
• Охранные и сервисные функции а также параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка перечень функций приведен в таблице программирования порядок программирования подробно описан в инструкции по установке сигнализации мы не рекомендуем самостоятельно проводить программирование если возникнет такая необходимость обратитесь к специалистам осуществлявшим установку сигнализации изменение параметров программирования или сброс на заводские установки может вызвать блокировку двигателя при штатном запуске а также неправильную работу штатного электрооборудования и самой сигнализации p.93
• Оранжевым цветом выделены установки функции slave серым цветом в таблице выделены заводские установки p.95
• Нажмите сервисную кнопку 7 раз и включите зажигание p.96
• Нажмите одновременно и коротко кнопки 1 и 2 брелка p.96
• Запись брелков в автосигнализацию p.96
• Выключите зажигание p.96
• Элементы питания брелков и их замена p.97
• Замена элемента питания в основном брелке p.98
• Замена элемента питания в дополнительном брелке p.98

Похожие устройства

•
  Starline B92 Dialog CAN

  Руководство пользователя
•
  Starline B6 DialogCAN F5 V200

  Руководство пользователя
•
  Starline B64 2CAN 2Slave Т2.0

  Руководство по эксплуатации
•
  Starline B6

  Руководство по эксплуатации
•
  Starline Twage A2

  Руководство по эксплуатации
•
  Starline A92 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A92 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog CAN FLEX

  Руководство по эксплуатации
•
  Starline B62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A62 Dialog FLEX

  Руководство по эксплуатации
•
  Starline A93 2CAN-2LIN

  Руководство по эксплуатации
•
  Starline B96 2CAN-2LIN

  Руководство по эксплуатации

Узнайте, как правильно отключить режим антиограбления в автомобильной сигнализации с помощью брелка или персонального кода. Подробные инструкции и советы.
