Инструкция по эксплуатации. Станок деревообрабатывающий

стр 10

6. Направляющая

7. Установочный болт

8. Направляющая

9. Гайка

10. Регулировочный винт

11. Фильтр-пресс

12. Стопор

13. Стыковая плита

При установке сверлильного стола (как показано на рис. 2) вставьте

направляющие в пазы подвижного рабочего органа (17, рис. 1) и

закрепите его. Установка поперечного стола: соедините переходник

18, основание направляющей 19 и основание пилы 21 с винтом 20,

удерживайте направляющую 17 перпендикулярно к оси ножа 2.

Установите поперечный стол 11 на направляющую 17. Отрегулируйте

роликовую опору B, нажатием прислоните валик 14 к направляющей 17

и плавно вдвиньте его. Затем установите направляющий указатель 10

на поперечном столе 11 (рис. 3).

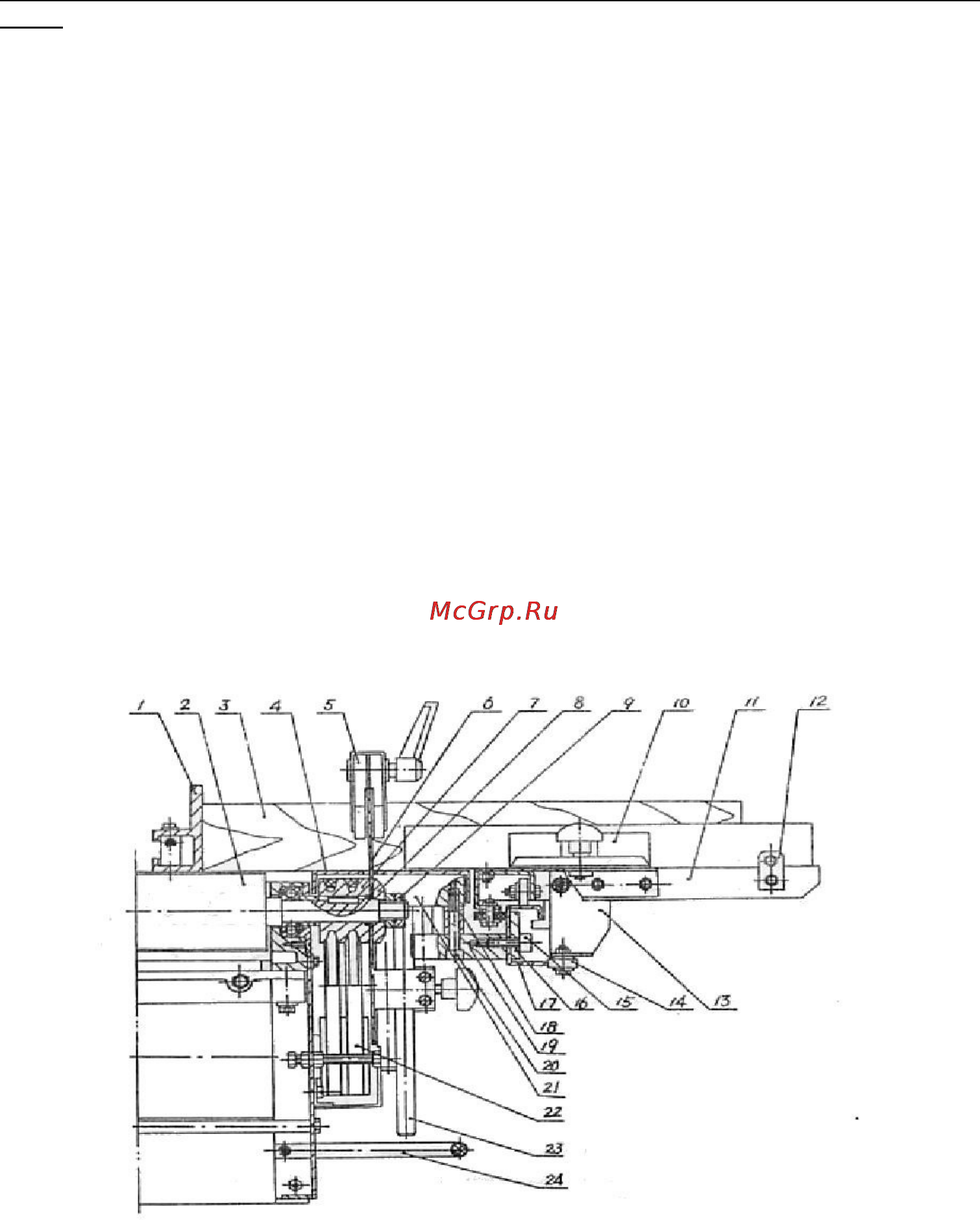

Рис. 3

1. Направляющая
