TD-8816

ADSL2+ Modem Router User Guide

of TD-8816. Connect the other end to the MODEM port of the external splitter.

Воткните один конец кабеля ADSL (витая пара) к порту LINE на задней панели

маршрутизатора. Другой конец кабеля подключите к порту MODEM внешнего

сплиттера.

Step 2: Connect the Ethernet cable. Attach one end of a network cable to your computer’s

Ethernet port or a regular hub/switch port, and the other end to the LAN port on the TD-

8816. Шаг 2: Подключение кабеля Ethernet. Подключите один конец сетевого

кабеля к порту Ethernet вашего компьютера или к обычному порту сетевого

концентратора/коммутатора, а другой конец подключите к порту LAN

маршрутизатора.

Step 3: Attach the power adapter. Connect the power adapter to the POWER connector on the

rear of the device and plug in the adapter to a wall outlet or power extension.

Подключение адаптера питания. Шаг 3: Подключите адаптер питания к разъему

POWER на задней панели устройства и включите адаптер в настенную

электрическую розетку или удлинитель.

Step 4: Turn on the TD-8816 and power on the computers and LAN devices. Шаг 4: Включите

питание маршрутизатора, включите компьютеры и устройства локальной сети.

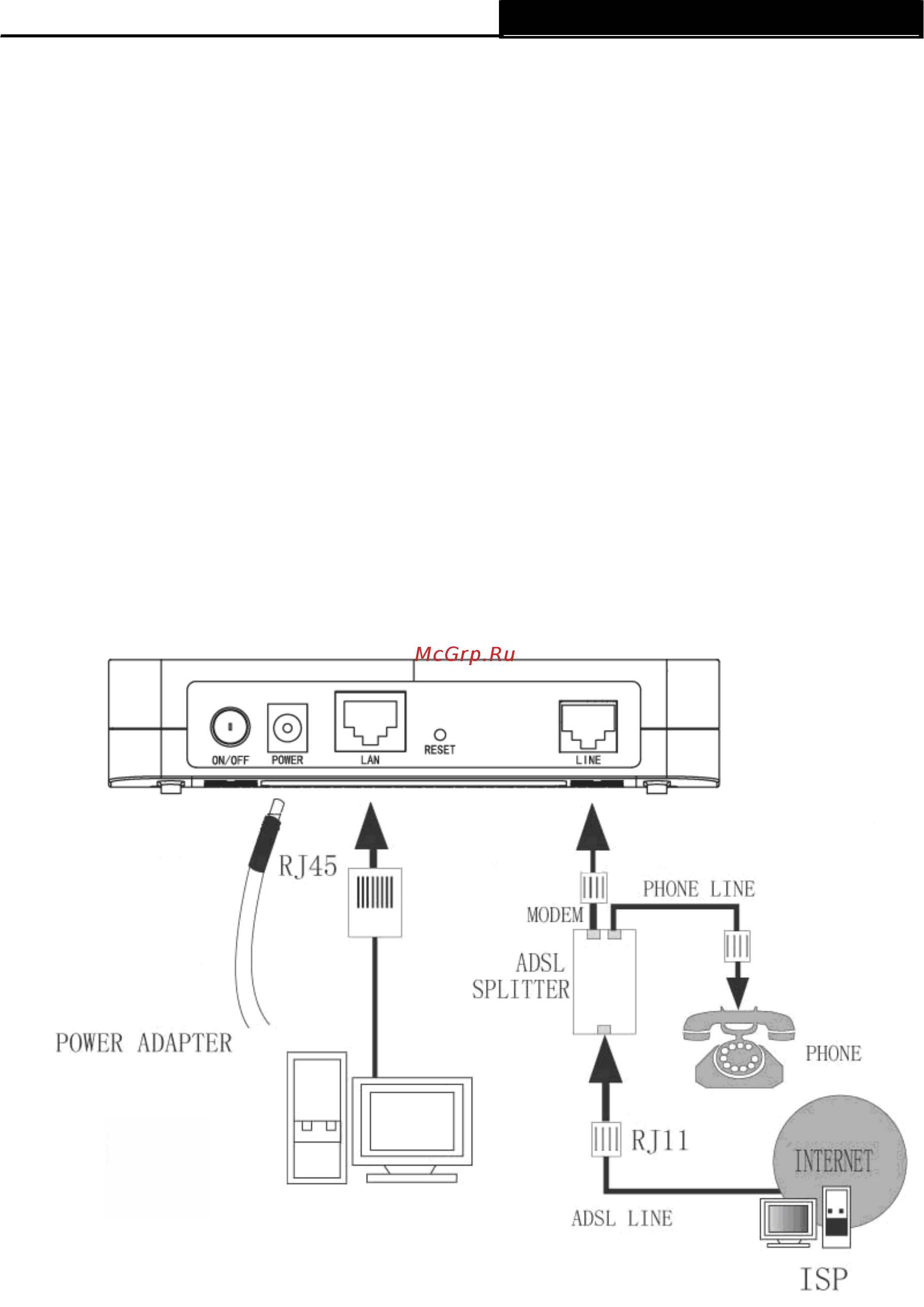

Figure 2-3 Рис. 2-4
