натянуть ремни, после этого зафиксировать подмоторную плиту болтами 1.

Натяжение клиновидного ремня должно быть таким, чтобы после нажатия на

ремень между шкивами с усилием 2 кг на клиновой ремень он прогибался на 1

см.

Наладка глубины сверления .

Поворотом рукоятками доведите сверло до поверхности обрабатываемой

детали и засверлите на глубину конусной заточки сверла. Ослабьте зажимную

гайку и установите шкалу, на требуемую глубину сверления. После этого

затяните зажимную гайку. Производите сверление, опуская шпиндель вниз до

тех пор, пока штырь нониуса не упреться в контрольный палец.

Регулировка высоты и наклона стола.

Ослабьте зажимной рычаг. Вращая рукоятку, переместите стол не

необходимую высоту или установите положение стола относительно стойки.

Зафиксируйте зажимным рычагом стол таким образом, чтобы он был

неподвижным.

Для изменения угла наклона стола ослабьте болт. Установите

необходимый уровень наклона. Зажмите болт.

6.2 Работа на оборудовании.

Закрепите обрабатываемую деталь на основании. Установите в патрон или

шпиндель необходимый инструмент. В зависимости от твёрдости материала и

диаметра отверстия выберете необходимые обороты шпинделя. Настройте

высоту и положение шпиндельной бабки и рабочего стола. Включите вращение

шпинделя зелёной кнопкой «I» и ручкой перемещения пиноли шпинделя

подведите режущий инструмент к обрабатываемой заготовке и начните

обработку. По окончанию работы уберите стружку, протрите и смажьте станок.

7. Электрооборудование.

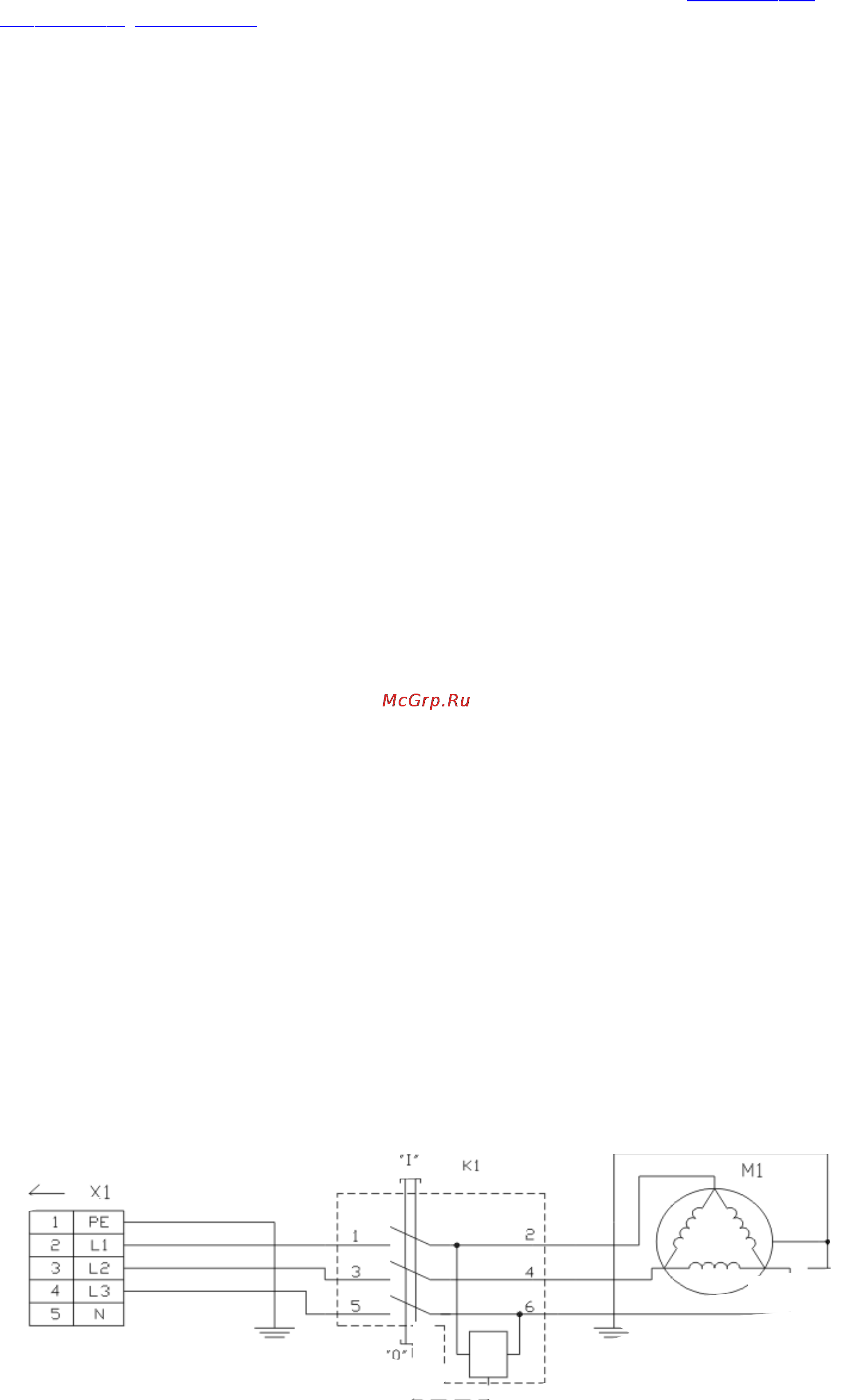

7.1 Электрическая схема.

Рисунок 7.
