ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Продольное и поперечное перемещение стола.
Продольное и поперечное перемещение стола осуществляется с помощью
маховичков соответствующего перемещения, при отпущенных стопорных винтах.

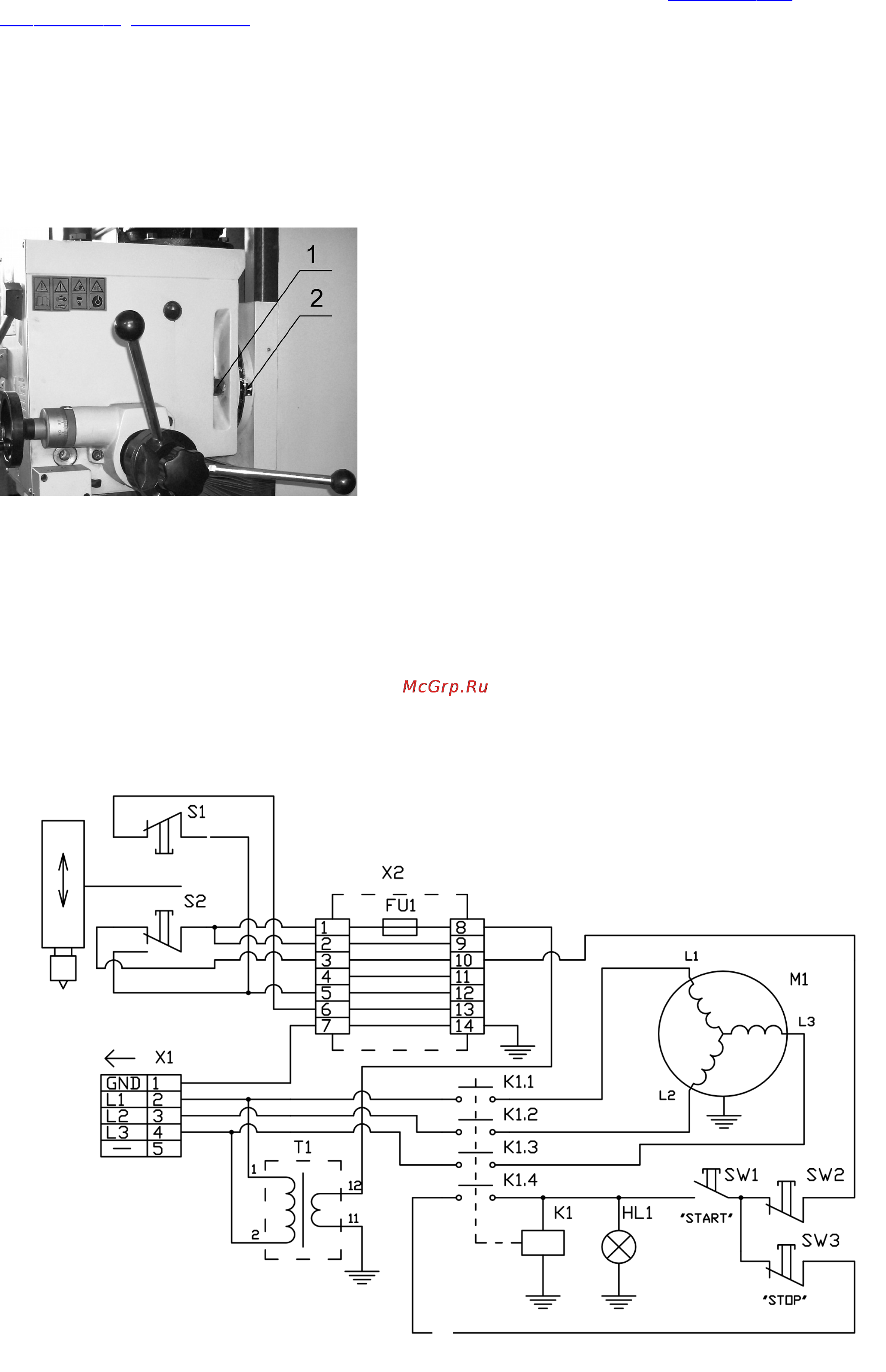

Регулировка наклона фрезерной головки.
Регулировка наклона фрезерной головки
нужна для обработки заготовки под углом.
Для установки фрезерной головки под
углом открутите две зажимные гайки 1,
удерживающие фрезерную головку в
вертикальном положении. Вручную
наклоните головку на требуемый угол,
контролируя угол наклона головки по шкале
2 на правой стороне станка (См. рис.).
7. Электрооборудование.
10
