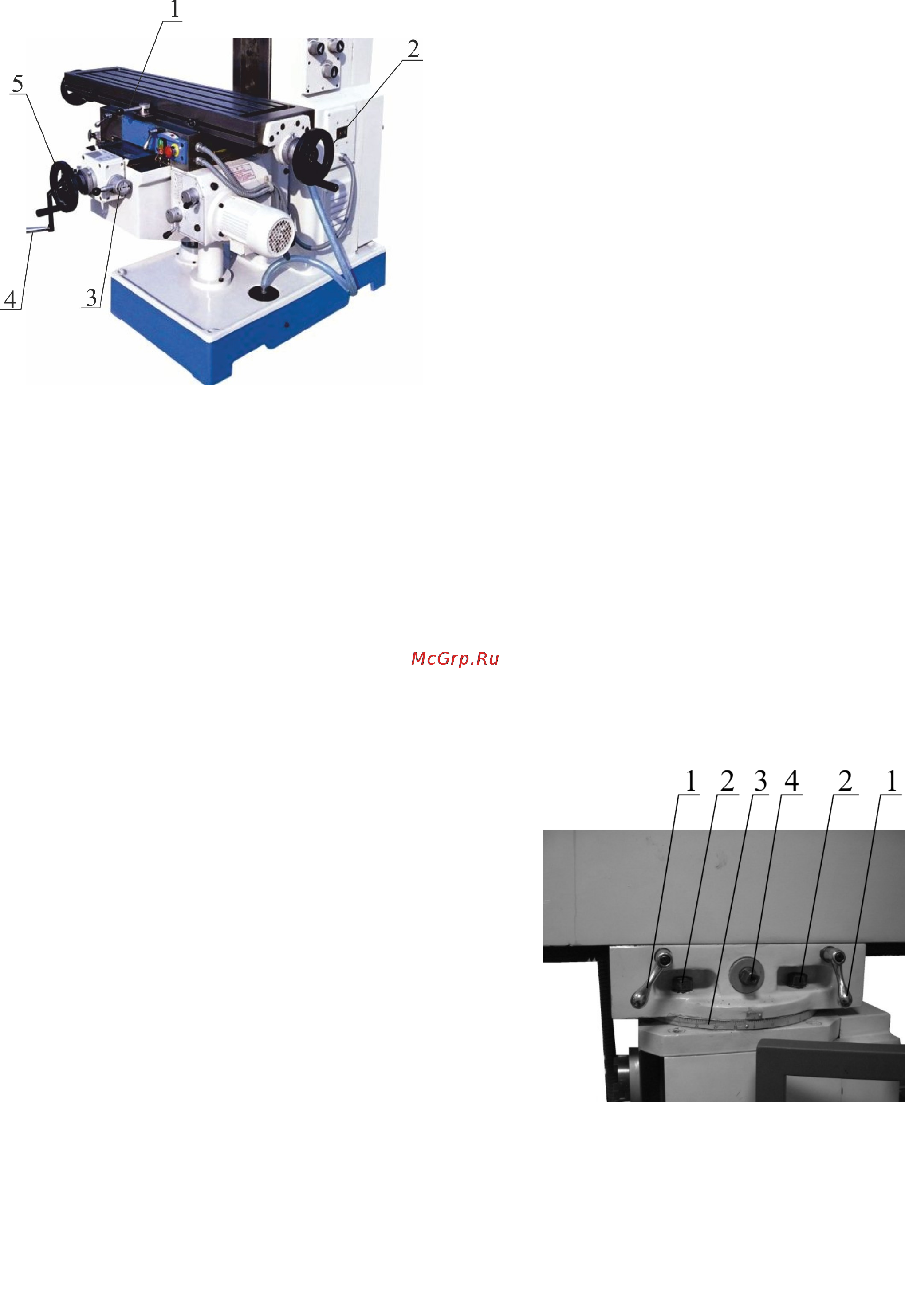

Перемещение стола.

Для изменения высоты положения

рабочего стола, отпустите зажимные

болты консоли и вращением рукоятки 4

установите требуемую высоту рабочего

стола и затем затяните зажимные болты

консоли. Для продольного перемещения

рабочего стола отпустите зажимные

болты, переместите стол вручную

(вращая штурвал 2) или при помощи

включения механической подачи

рукояткой 1. Для поперечного

перемещения рабочего стола отпустите

зажимные болты, переместите стол

вручную (вращая маховик 5) или при помощи включения механической подачи

рукояткой 3.

Коробка подач перемещения стола.

Установка величины подачи осуществляется тремя рукоятками по

таблице помещенной на коробке подач. Для того чтобы изменить скорость

подачи, прежде всего, выключите подачу. Установите рукоятки в требуемое

положение, при затруднении переключения рукояток кратковременно

включите подачу. Произойдет проворот шестерен, и они войдут в зацепление.

Ручная подача применяется когда рукоятки 1 и 3 находятся в среднем

положении.

Перемещение хобота.

Для вращения хобота вокруг своей оси в

горизонтальной плоскости ослабьте зажимные

болты 2 (четыре шт.), поверните хобот на

необходимый угол, согласно шкале 3, затяните

болты 2. Для перемещения хобота вперед-

назад ослабьте зажимные болты 1, вращая вал-

шестерню 4, переместите хобот, затяните

болты 1.

Изменение положения фрезерной

головки.
