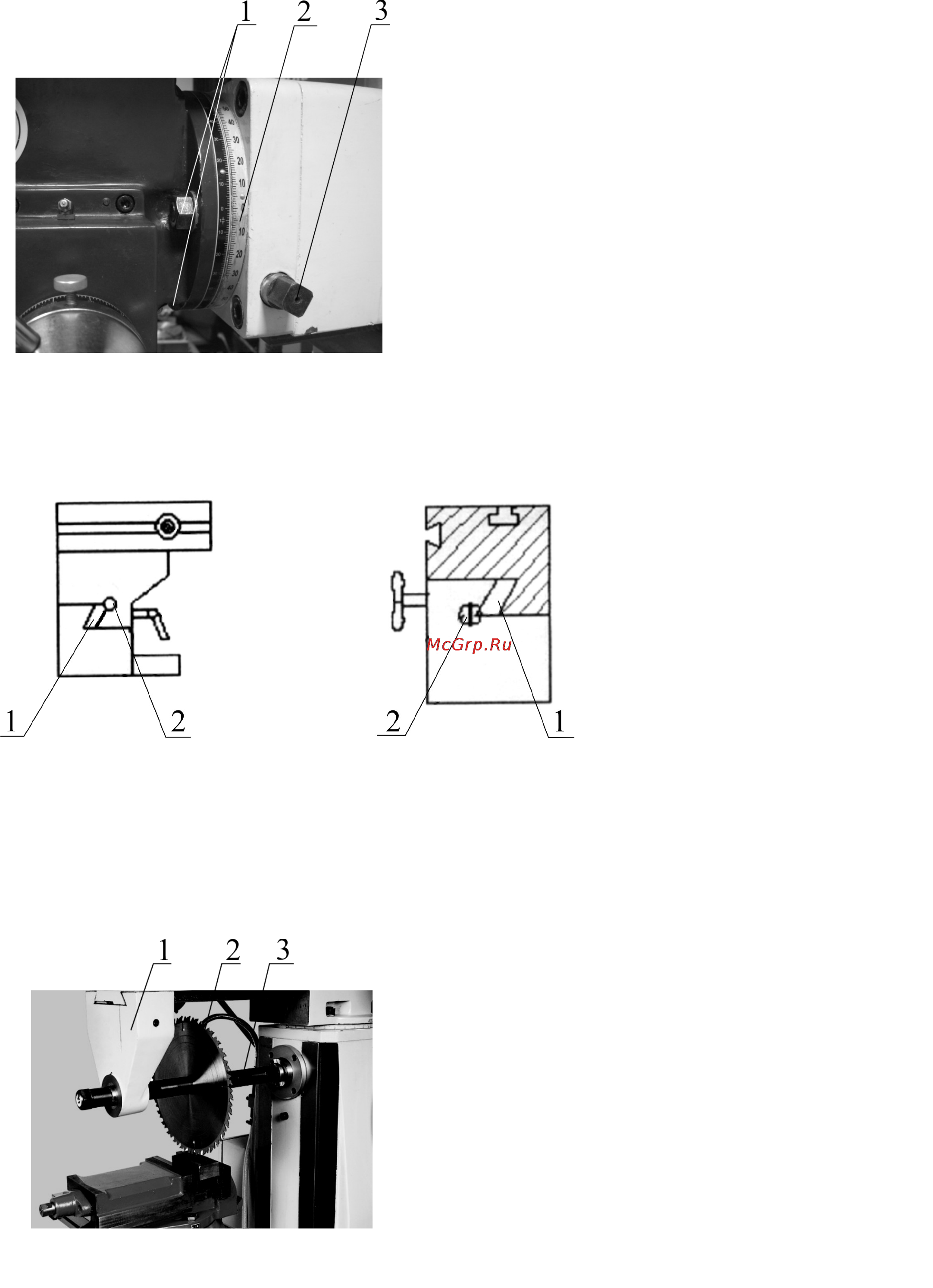

Для установки фрезерной головки на
0
0
установлен контрольный штифт. Для
наклона фрезерной головки вправо-влево
ослабьте три зажимные гайки 1, выньте
контрольный штифт и вращая вал-
шестерню 3, наклоните фрезерную
головку в требуемое положение (до ±60
0
)
согласно шкале 2. Затяните гайки 1.
Регулировка зазоров в направляющих салазок и стола.
Выборка зазора в
направляющих салазок
и стола производится
подтягиванием
соответствующих
клиньев 1 при помощи
винтов 2.
Работа горизонтальным шпинделем (рис. 15).
Для работы горизонтальным
шпинделем поверните хобот на 180
0
.
Снимите серьгу, установите и закрепите
оправку с фрезой и серьгу.
12
Рисунок 13.
