Установка планшайбы.

Снятие и установка планшайбы производится с помощью двух рожковых

ключей. Удерживая шпиндель ключом, вторым открутите поводковый центр со

шпинделя. Установите планшайбу, закручивая ее по часовой стрелке на

шпиндель.

Для крепления заготовки к планшайбе используются шурупы из мягких

материалов с плоской головкой.

Длина шурупов выбирается таким образом, чтобы они не препятствовали

режущему инструменту.

Для обработки небольших заготовок рекомендуем подготовить

крепежную панель. Изготовьте деревянный диск, по диаметру равный

планшайбе, а по ширине на 25мм больше, чем планшайба и прикрепите его к ней

при помощи шурупов.

Эта крепежная панель предназначена для более безопасной обработки

небольших заготовок, т.к. предотвращает касание резца к планшайбе. Закрепить

заготовку к крепежной панели можно различными способами, закрепить

шурупами или приклеить. При помощи клея приклейте к крепежной панели

бумагу. После этого к бумаге приклейте заготовку. После обработки заготовка

отделяется плоской стамеской.

Наладка опоры инструмента.

Опора инструмента 1 установлена на направляющих станка. Для

перемещения опоры по направляющим

ослабьте гайку 3. Установите опору в

необходимом месте и закрепите с

помощью прижимной планки, болта 2 и

гайки 3.

Опора инструмента должна быть

размещена немного ниже оси вращения

заготовки. Для изменения высоты опоры

выкрутите зажимной болт 4 на 2-3

оборота. Установите опору на

необходимую высоту и зажмите болтом 4.

Проверните заготовку рукой, убедитесь,

что она свободно вращается и не касается

опоры.(Рис.5).

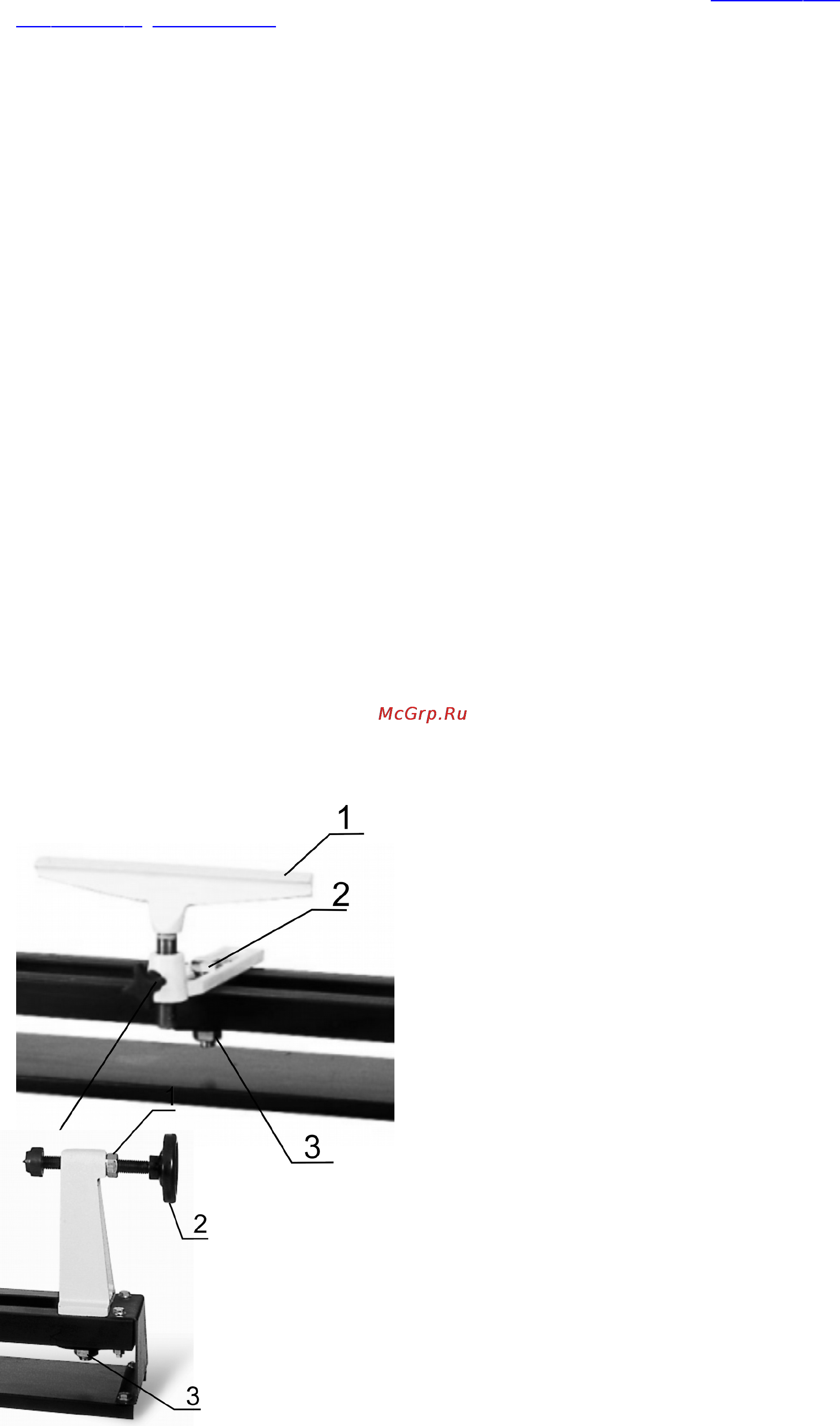

Рисунок 5.

6.2 Работа на оборудовании.
