Blue Weld Vegamig 200/2 Turbo [4/7] Сварка с газом рис в

аппарата клапан газового баллона должен быть закрыт. Перед присоединением шланга к аппарату открыть

баллон и в течение 2-3 секунд продуть шланги для удаления загрязнения.

9. УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ (РИС. А)

9.1. Убедитесь, что ролики для подачи проволоки, направляющий шланг и наконечник сварочного пистолета

соответствуют типу и диаметру используемой проволоки и правильно установлены. Для использования

проволоки другого диаметра, нужно сменить или перевернуть ведущий ролик. Маркировка диаметра бороздки

находится на ролике сбоку. Открыть крышку доступа к устройству подачи проволоки. Надеть катушку на ось

таким образом, чтобы конец проволоки был направлен вверх. Закрепите катушку. Убедиться в отсутствии

петель на проволоке. Проволока должна легко разматываться. Поднимите верхний ведущий ролик и отведите

его от нижнего в направлении противоположном стрелке (рис. А) Взять конец проволоки и обрезать его,

заровнять срез и продеть проволоку через систему роликов в направляющую втулку так, чтобы она заходила

туда на 5-10 сантиметров.

9.2. Опустить верхний прижимной ролик (рис. А, поз. З) и отрегулировать прижим так, чтобы он был не слишком

тугим и не слишком слабым (рис. А поз.4). Слишком тугой прижим деформирует проволоку, затрудняя её подачу

к горелке. Убедитесь, что проволока находится в специальной борозде ведущего ролика.

9.3. Разложите сварочный шланг по всей его длине, предварительно сняв с горелки сопло и наконечник.

Включить кнопку на горелке и удерживать её до выхода проволоки из шланга горелки на 10-15 см.

Внимание! В течение данной операции проволока находится под напряжением и испытывает

механические нагрузки, поэтому следите за тем, чтобы не было возможности возникновения

электрической дуги и соблюдайте правила техники безопасности.

Не направляйте сварочный пистолет на людей.

Не подносите сварочный пистолет близко к газовому баллону.

9.4. После выхода проволоки поставить сопло и наконечник на место. Убедиться, что диаметр отверстия

наконечника соответствует диаметру проволоки.

9.5. Настройте механизм подачи проволоки так, чтобы проволока подавалась плавно и без рыков, для этого

установите давление верхнего прижимного ролика минимально возможным, при котором проволока не

проскальзывает между роликами. И отрегулируйте тормозящее усилие шпинделя на катушку так, чтобы усилие

было минимальным, и при прекращении подачи не образовывалась петля из проволоки под воздействием

инерции катушки.

9.6. Обрежьте выступающий конец проволоки из наконечника так, чтобы осталось 10-15 мм.

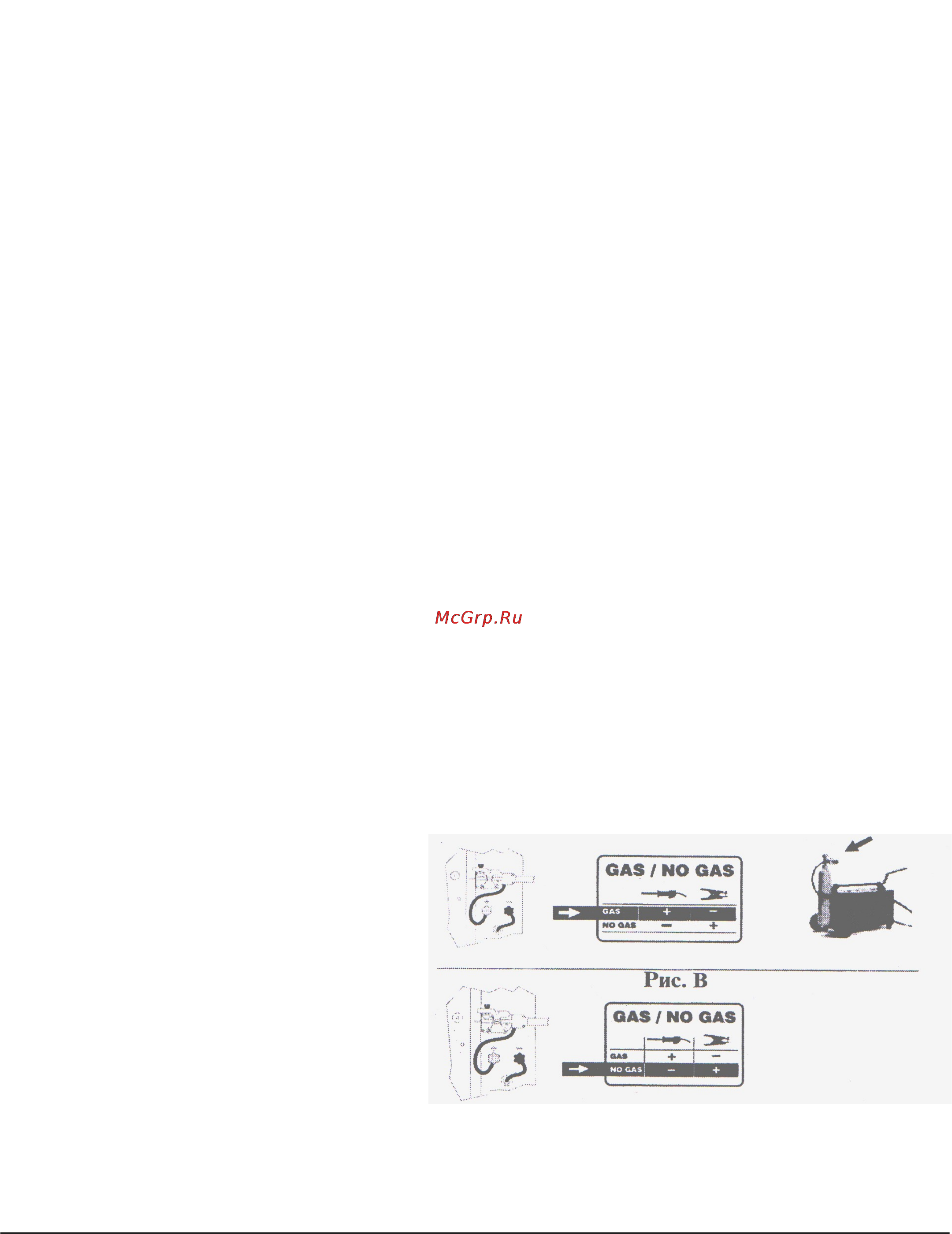

10. СВАРКА (С ГАЗОМ, РИС. В)

Первые позиции переключателя соответствуют

сварке деталей толщиной 1-2 мм. Следующие

позиции устанавливают подачу более высокого

сварочного тока и подходят для сварки более

толстых деталей. Открыть клапан баллона и

установить подачу газа 5-7 л/мин (3-4 атм) в

соответствии с выбранным режимом.

Подсоединить зажим к свариваемой детали.

Нажать кнопку на сварочной горелке, сохраняя

расстояние от сопла до детали 3-4 мм.

11. РЕГУЛИРОВКА РЕЖИМОВ СВАРОЧНОГО ТОКА ДЛЯ:

моделей 170/1, 180/2, 200/2, 251/2, 281/2, 183/2, 203/2, 250/2 моделей 100,130, 150/1, 161/1

Рис. А
