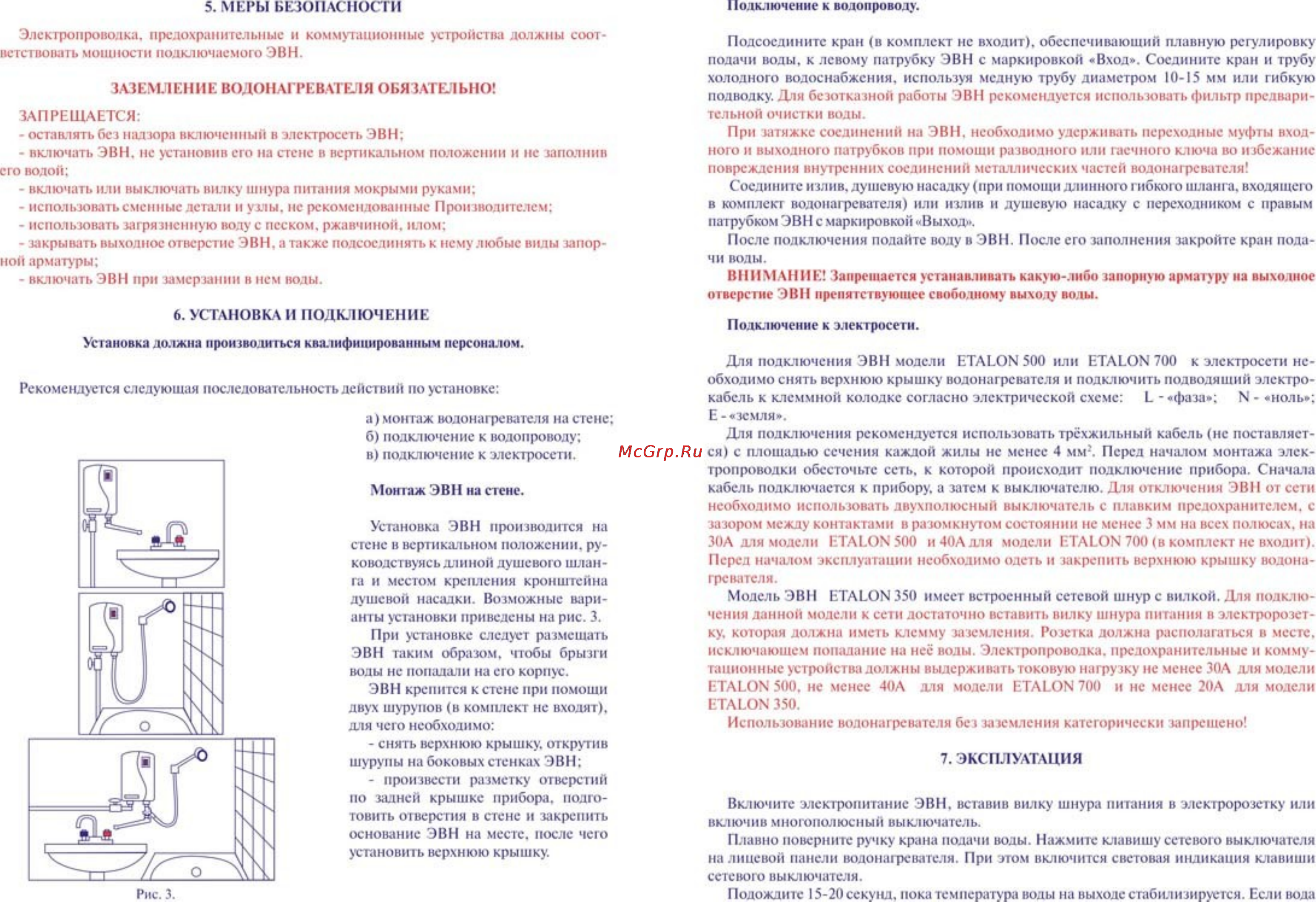

5 МЕРЫ БЕЗОПАСНОСТИ Электропроводка предохранительные и коммутационные устройства должны соот ветствовать мощности подключаемого ЭВН ЗАЗЕМЛЕНИЕ ВОДОНАГРЕВАТЕЛЯ ОБЯЗАТЕЛЬНО ЗАПРЕЩАЕТСЯ оставлять без надзора включенный в электросеть ЭВН включать ЭВН нс установив его на стене в вертикальном положении и нс заполнив его водой включать или выключать вилку шнура питания мокрыми руками использовать сменные летали и узлы не рекомендованные Производителем использовать загрязненную воду с песком ржавчиной илом закрывать выходное отверстие ЭВН а также подсоединять к нему любые вилы запор ной арматуры включать ЭВН при замерзании в нем воды 6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ Подключение к водопроводу Подсоедините кран в комплект нс входит обеспечивающий плавную регулировку подачи воды к левому патрубку ЭВН с маркировкой Вход Соедините кран и трубу холодного водоснабжения используя медную трубу диаметром 10 15 мм или гибкую подводку Для безотказной работы ЭВН рекомендуется использовать фильтр предвари тельной очистки воды При затяжке соединений на ЭВН необходимо удерживать переходные муфты вход ного il выходного патрубков при помощи разводного пли гаечного ключа во избежание повреждения внутренних соединений металлических частей водонагревателя Соедините излив душевую насадку при помощи длинною гибкого шланга входящею в комплект водонагревателя или излив и душевую насадку с переходником с правым патрубком ЭВН с маркировкой Выход После подключения подайте волу в ЭВН После его заполнения закройте кран пода чи волы ВНИМАНИЕ Запрещается устанавливать какую либо запорную арматуру на выходное отверстие ЭВН препятствующее свободному выходу воды Подключение к электросет и Установка должна производиться квалифицированным персоналом Рекомендуется следующая последовательность действий по установке а монтаж водонагревателя на стене б подключение к водопроводу в подключение к электросети Монтаж ЭВН на стене Установка ЭВН производится на стене в вертикальном положении ру ководствуясь длиной душевого шлан га и местом крепления кронштейна душевой насадки Возможные вари анты установки приведены на рис 3 При установке следует размешать ЭВН таким образом чтобы брызги воды нс попадали на ею корпус ЭВН кренится кетене при помощи двух шурупов в комплект нс входят для чего необходимо снять верхнюю крышку открутив шурупы на боковых стенках ЭВН произвести разметку отверстий по задней крышке прибор подго товить отверстия в стене и закрепить основание ЭВН на месте после чего установить верхнюю крышку Рис 3 Для подключения ЭВН модели ETALON 500 или ETALON 700 к электросети не обходимо снять верхнюю крышку водонагревателя и подключить подводящий электрокабель к клеммной колодке согласно электрической схеме L фаза N ноль Е земля Для подключения рекомендуется использовать трёхжильный кабель нс поставляет ся с площадью сечения каждой жилы нс менее 4 мм Перед началом монтажа элек тропроводки обесточьте сеть к которой происходит подключение прибора Сначала кабель подключается к прибору а затем к выключателю Для отключения ЭВН от сеги необходимо использовать двухполюсный выключатель с плавким предохранителем с зазором между контактами в разомкнутом состоянии нс менее 3 мм на всех полюсах на ЗОА для модели ETALON 500 и40Алля модели ETALON 700 в комплект нс входит Перед началом эксплуатации необходимо одеть и закрепить верхнюю крышку водона гревателя Модель ЭВН ETALON 350 имеет встроенный сетевой шнур с вилкой Для подклю чения данной модели к сети достаточно вставить вилку шнура питания в элсктророэстку которая должна иметь клемму заземления Розетка должна располагаться в месте исключающем попадание на неё воды Электропроводка предохранительные и комму тационные устройства должны выдерживать токовую нагрузку не менее ЗОА для модели ETALON 500 не менее 40А для модели ETALON 700 и нс менее 20А для модели ETALON 350 Использование водонагревателя без заземления категорически запрещено 7 ЭКСПЛУАТАЦИЯ Включите электропитание ЭВН вставив вилку шнура питания в электророзетку или включив многополосный выключатель Плавно поверните ручку крана подачи воды Нажмите клавишу сетевого выключателя на лицевой панели водонагревателя При этом включится световая индикация клавиши сетевого выключателя Подождите 15 20 секунд пока температура воды на выходе стабилизируется Если вода
