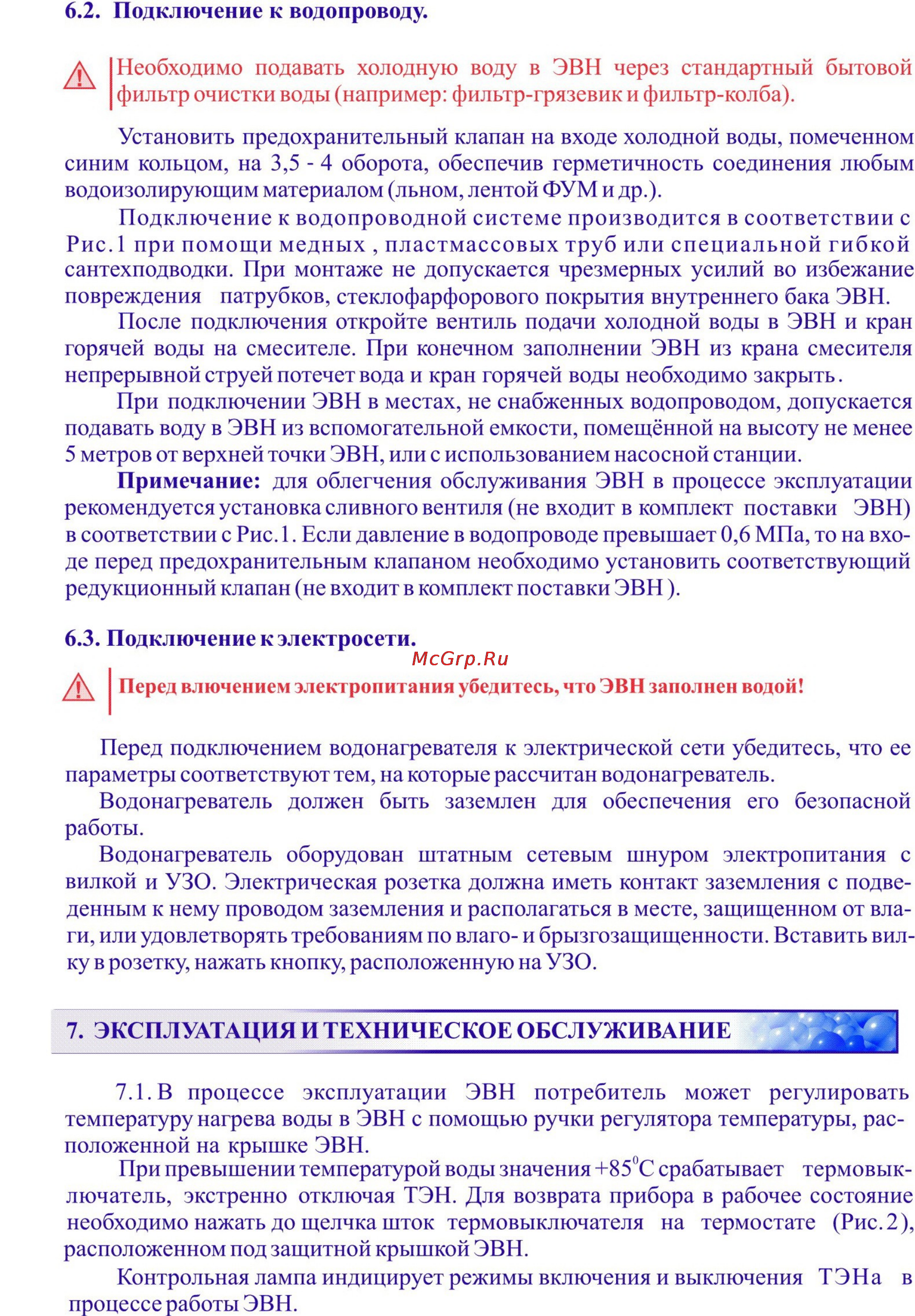

6 2 Подключение к водопроводу Необходимо подавать холодную воду в ЭВН через стандартный бытовой фильтр очистки воды например фильтр грязевик и фильтр колба Установить предохранительный клапан на входе холодной воды помеченном синим кольцом на 3 5 4 оборота обеспечив герметичность соединения любым водоизолирующим материалом льном лентой ФУМ и др Подключение к водопроводной системе производится в соответствии с Рис 1 при помощи медных пластмассовых труб или специальной гибкой сантехподводки При монтаже не допускается чрезмерных усилий во избежание повреждения патрубков стеклофарфорового покрытия внутреннего бака ЭВН После подключения откройте вентиль подачи холодной воды в ЭВН и кран горячей воды на смесителе При конечном заполнении ЭВН из крана смесителя непрерывной струей потечет вода и кран горячей воды необходимо закрыть При подключении ЭВН в местах не снабженных водопроводом допускается подавать воду в ЭВН из вспомогательной емкости помещённой на высоту не менее 5 метров от верхней точки ЭВН или с использованием насосной станции Примечание для облегчения обслуживания ЭВН в процессе эксплуатации рекомендуется установка сливного вентиля не входит в комплект поставки ЭВН в соответствии с Рис 1 Если давление в водопроводе превышает 0 6 МПа то на вхо де перед предохранительным клапаном необходимо установить соответствующий редукционный клапан не входит в комплект поставки ЭВН 6 3 Подключение к электросети Перед влючением электропитания убедитесь что ЭВН заполнен водой Перед подключением водонагревателя к электрической сети убедитесь что ее параметры соответствуют тем на которые рассчитан водонагреватель Водонагреватель должен быть заземлен для обеспечения его безопасной работы Водонагреватель оборудован штатным сетевым шнуром электропитания с вилкой и УЗО Электрическая розетка должна иметь контакт заземления с подве денным к нему проводом заземления и располагаться в месте защищенном от вла ги или удовлетворять требованиям по влаго и брызгозащищенности Вставить вил ку в розетку нажать кнопку расположенную на УЗО 7 1 В процессе эксплуатации ЭВН потребитель может регулировать температуру нагрева воды в ЭВН с помощью ручки регулятора температуры рас положенной на крышке ЭВН При превышении температурой воды значения 85 С срабатывает термовык лючатель экстренно отключая ТЭН Для возврата прибора в рабочее состояние необходимо нажать до щелчка шток термовыключателя на термостате Рис 2 расположенном под защитной крышкой ЭВН Контрольная лампа индицирует режимы включения и выключения ТЭНа в процессе работы ЭВН
