Polaris VEGA T 5.5 [3/24] Ii установка водонагревателя
![Polaris VEGA T 5.5 [3/24] Ii установка водонагревателя](/views2/1179679/page3/bg3.png)
прибор в воду). Не прикасайтесь к прибору влажными руками. При намокании прибора
сразу отключите его от сети.
По окончании эксплуатации, чистке или поломке прибора всегда отключайте его от
сети.
Замену сетевого шнура могут осуществлять только квалифицированные специалисты -
сотрудники сервисного центра. Неквалифицированный ремонт представляет прямую
опасность для пользователя.
Не производите ремонт прибора самостоятельно. Ремонт должен производиться только
квалифицированными специалистами сервисного центра.
Для ремонта прибора могут быть использованы только оригинальные запасные части.
Водонагреватель подключается к отдельному электрическому трехжильному проводу.
Жилы провода подсоединяются по цветам. Необходимо следить, чтобы желтая жила
заземления была подсоединена правильно и прочно. Поскольку температура проводов
питания на входе водонагревателя поднимается выше 50˚С, то необходимо
использовать особо жароустойчивые проводники.
Водонагреватель подключается к однофазному источнику питания через
двухполюсный автоматический выключатель, рассчитанный на 25 А. Этот
выключатель устанавливается отдельно от водонагревателя.
В цепи электропитания следует установить устройство защитного отключения
(УЗО). Обратитесь за советом к квалифицированному специалисту
Провод заземления водонагревателя подсоединяется непосредственно к проводу
заземления электросети потребителя с помощью отдельного провода.
II. Установка водонагревателя
Водонагреватель для душа устанавливается на стене, на высоте, превышающей человеческий
рост. Водонагреватель, укомплектованный краном-гуськом, крепиться на стене над
раковиной. Пользуясь водонагревателем, следите за тем, чтобы на него не попадала
вода!
Монтаж прибора производит покупатель за свой счет.
Производитель не несет ответственности за неполадки, вызванные неверной установкой
и пренебрежительным отношением к рекомендациям данного руководства!
Установку рекомендуется производить с помощью специалистов, имеющих необходимую
квалификацию.
А. Общие указания.
1. Прибор должен устанавливать только квалифицированный электрик.
2. На электрическом щитке должен быть установлен защитный автомат. Для работы
водонагревателя необходимо давление воды ¼ бара и мощность потока 2-11 литров в
минуту. Данный водонагреватель может работать при минимальном давлении воды от ¼
бара и до максимального –6 бар.

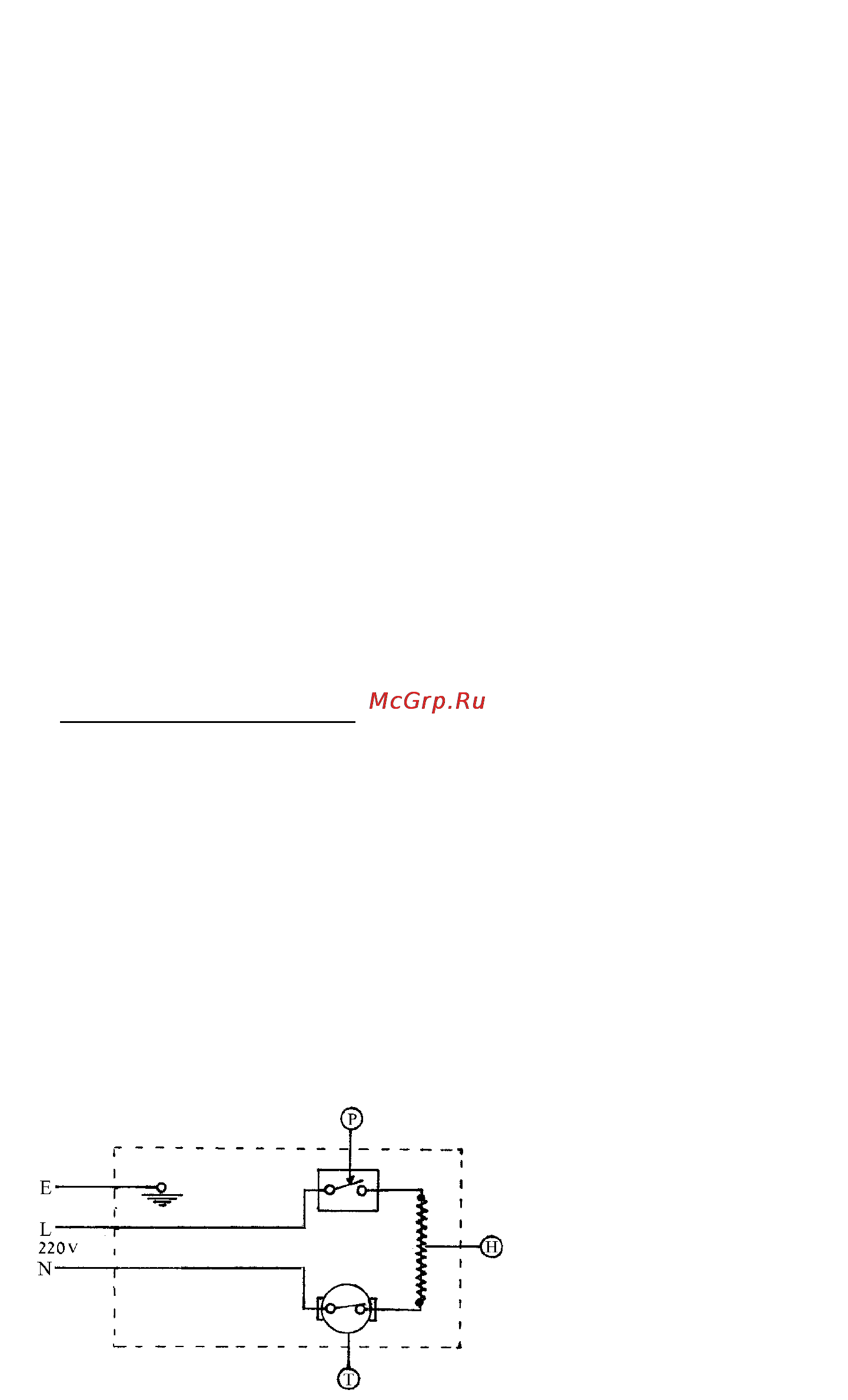

Схема 1. Электрическое подсоединение
H. ТЭН 5,5 кВт
P.Датчик давления
T.Термостат (температура
срабатывания 57
о
С)
