Б. Используя винты-саморезы, прикрепите кронштейн к стене.
В. Навесьте нагреватель, отрегулируйте крепления кронштейна и
угол винтов, проверьте их затяжку, убедитесь в том, что нагреватель
надежно закреплен.

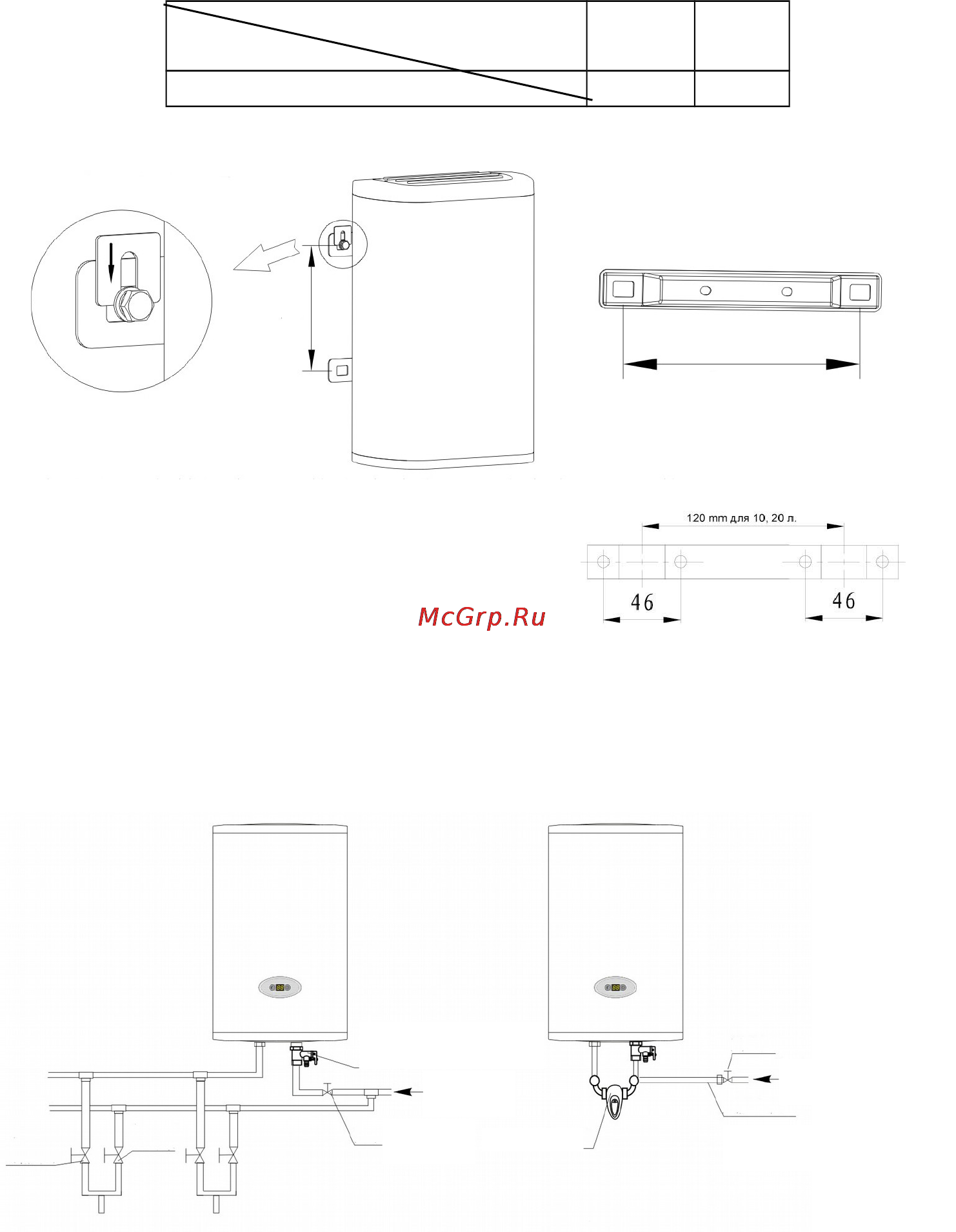

Размеры крепления кронштейна
Настоящий нагреватель является нагревателем замкнутого типа,
поэтому к нему может быть подсоединено несколько выводов.
Схема подключения представлена ниже.
Содержание
Емкость
80L 100L
(D)мм 562 430
9
С
320 мм – для
30,50,80,100 л.
D
Схема крепления на несколько
отводов
Схема крепления на один
отвод
Предохранительный
клапан
Холодная
вода
Холодная
вода
Металлизированный
гибкий шланг
Заливной
вентиль
Смеситель
Отвод
холод
воды
воды
Отвод
горячей
воды
