Polaris GAMMA 7 [4/24] Б специальные указания по установке водонагревателя

Схема 1. Электрическое подсоединение

1) Двухполюсный переключатель

2) Электрические разъемы

3) Термостат с отключением при 57°С

4) Микропереключатели

5) Световой индикатор переключателя

6) Реле давления (прессостат)

7) Переключатель:

 положение 1 - минимальный нагрев (3,5 кВт);

 положение 2 - минимальный нагрев (3,5 кВт);

 положение 3 - максимальный нагрев (7 кВт)

8) Нагревательный элемент 1 - минимальный нагрев (3,5 кВт)

9) Нагревательный элемент 2 - минимальный нагрев (3,5 кВт)

Б. Специальные указания по установке водонагревателя

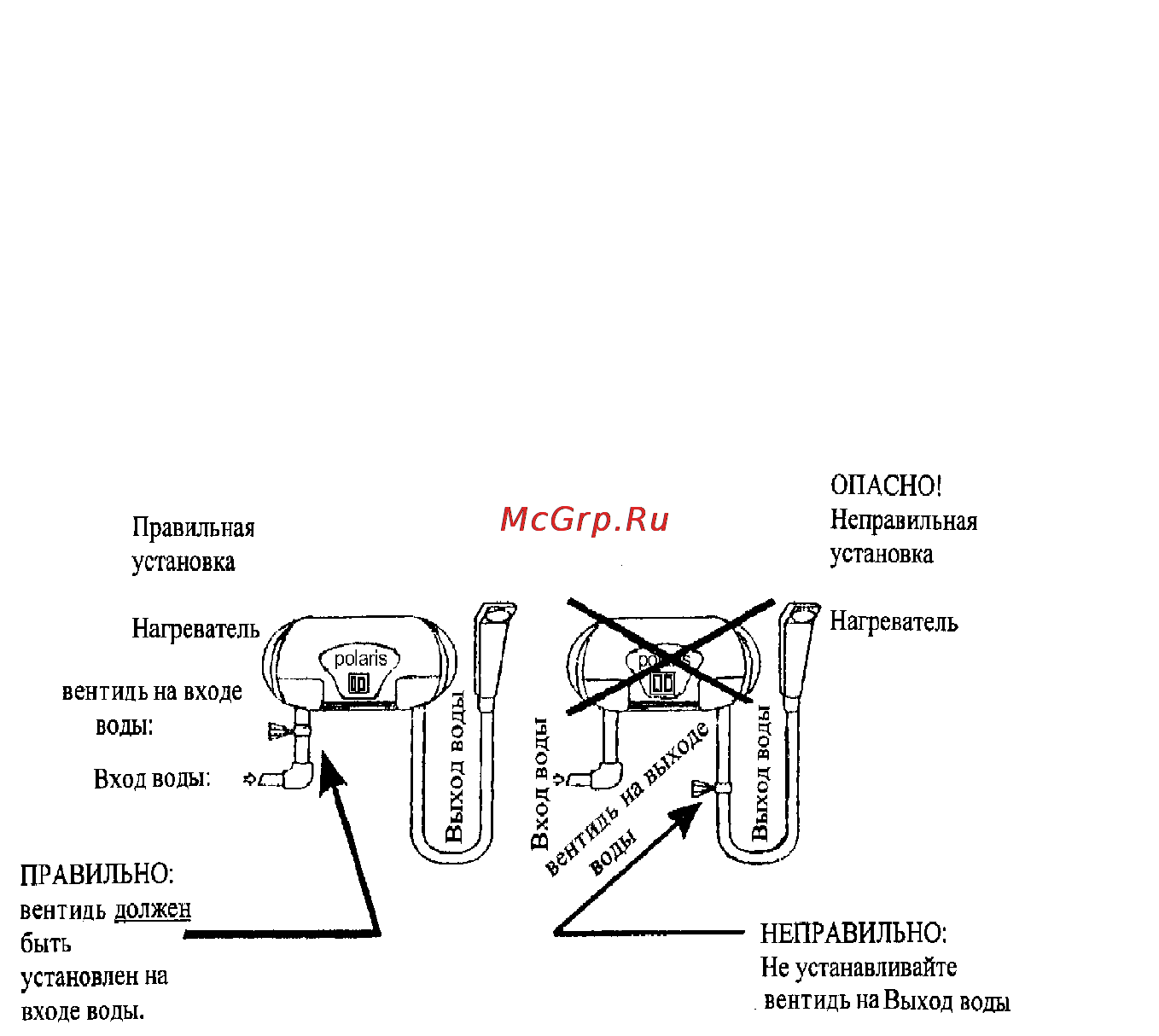

Схема 2. Установка водонагревателя.

 Вход холодной воды обозначен синим цветом

 Выход горячей воды обозначен красным цветом

1. Снимите крышку с основания. Предварительно отверните два винта, которые крепят

крышку к основанию.

2. Снимите тонкую пластинку с основания и введите (не подсоединяя!) электрический

кабель в одни из предназначенных для этого каналов в основании водонагревателя

3. Приложите водонагреватель к стене в месте, где Вы хотите его повесить, таким

образом, чтобы он располагался ровно, а отверстия для входа и выхода воды

находились в его нижней части. Отметьте на стене места для трех отверстий,

просверлите эти три отверстия при помощи сверла для бетона диаметром 6 мм.

Вставьте в эти три отверстия дюбели, входящие в комплект поставки

водонагревателя, и прикрепите его к стене при помощи трех болтов, также

входящих в комплект поставки.
