Тепломаш КЭВ-12П303Е [2/13] Вид на клеммную колодку при подключении на 380в

09.2011

Убедительно просим Вас

перед вводом изделия в эксплуатацию

внимательно изучить данный паспорт!

Ваши замечания и предложения

присылайте по адресу:

195279, Санкт- Петербург, а /я 132, шоссе Революции, 90

Тел.: (812) 301-99-40, тел./факс: (812) 327-63-82

Сервис-центр: (812) 493-35-98

www.teplomash.ru

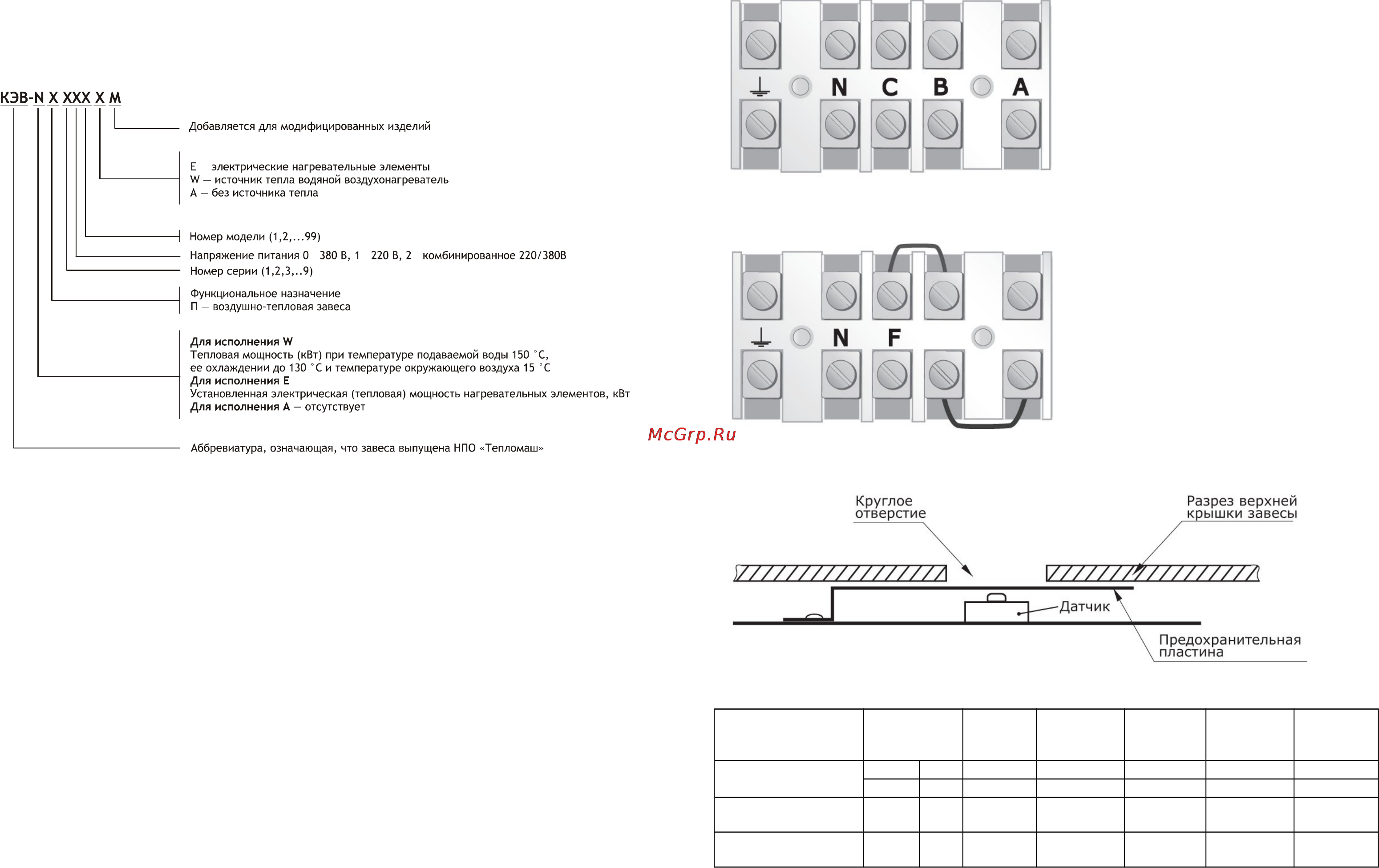

Рис. 7.

Вид на клеммную колодку при подключении на 380В

Вид на клеммную колодку при подключении на 220В

Рис. 8. Аварийный термовыключатель

Таблица 2. Сечение подводящих медных проводов

Модель завесы КЭВ-6П КЭВ-9П

КЭВ-11П

КЭВ-

12П301Е

КЭВ-12П КЭВ-18П КЭВ-24П

Автоматический

выключатель

220В 380В 380В 380В 380В 380В 380В

40А 20А 20А 25А 40А 40А 50А

Медный кабель

(трехфазный)

- 5х1,5 5х1,5 5х2,5 5х4,0 5х4,0 5х10,0

Медный кабель

(однофазный)

3х4,0 ---- ---- ---- ---- ----
