-14-
расположены оребренные трубчатые электронагревательные элементы (ТЭНы).
Специальный электровентилятор обеспечивает необходимый расход воздуха.
Вентилятор всасывает воздух через переднюю перфорированную стенку корпуса,
поток воздуха, проходя через пучок ТЭНов, нагревается и выбрасывается через
сопло в нижней части корпуса в виде струи.
4.2 Проектные рекомендации по выбору и установке завес.
Компактные завесы пригодны для защиты проемов, как со смесительным, так и
шиберующим действием. При использовании завес для смесительного, и
смесительно-шиберующего действия целесообразно устанавливать их в тамбурах.
Направление струи в этом случае может быть ориентировано в плоскости проема.
Организация защиты шиберующего действия зависит от многих особенностей
помещения и проёма (объем и высота помещения, характеристика других проемов,
параметров приточно-вытяжной вентиляции и т.д.). Рекомендации по выбору
завесы и устройству защиты шиберующего действия должен давать проектант-
специалист по вентиляции и отоплению. Обычно угол выхода струи, в этом случае,
по отношению к плоскости проема, лежит в диапазоне 10-30 градусов в сторону
улицы.

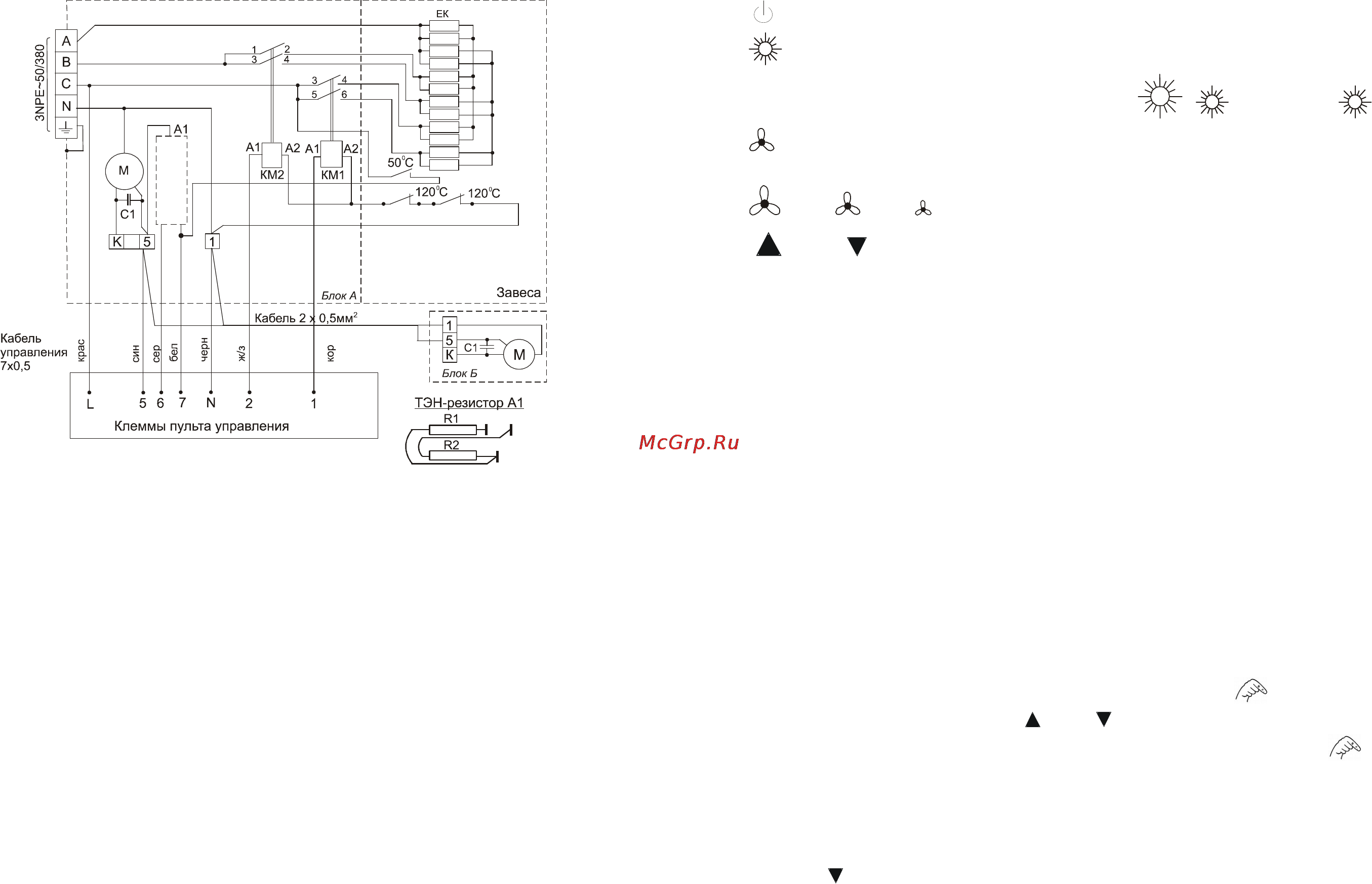

4.3 Электрические схемы завес приведены на рис.1-6.
4.4 Управление завесами осуществляется с выносного или дистанционного пульта.
Степень защиты оболочки пульта управления – IP20. Электрическая схема
подключения пульта управления приведена на рис. 7.
Выносной пульт управления (он же является приемным устройством инфракрасного
сигнала с дистанционного пульта) подключен к завесе кабелем 7х0,5мм
2
.
На выносном пульте расположены: пять сенсорных кнопок, пять светодиодов и
LCD-дисплей:
- кнопка включения/выключения завесы
- кнопка включения завесы в режим нагрева на 100% или 50% мощности.
Загорается светодиод напротив пиктограмм и (100%) или (50%)
- кнопка изменения расхода воздуха. 3 режима частоты вращения
вентилятора завесы (загорается соответствующий светодиод напротив пиктограмм
, или , или )
или
- кнопки установки требуемой температуры. При этом на LCD-
дисплее появляется значение задаваемой температуры.
При управлении завесой с дистанционного пульта необходимо соблюдать
расстояние до инфракрасного приемного устройства на выносном пульте до 6 м и
угол до 60
0
.
-3-
Символы, появляющиеся на LCD-дисплее выносного пульта управления при
работе завесы:
Температура окружающего воздуха при ее величине в пределах от +5
0
С до
+35
0
С.
Если температура воздуха ниже +5
0
С появляется символ «LO» совместно со
значком «снежинка», если температура воздуха выше +35
0
С - символ «HI».
Задаваемая температура воздуха (вместе со значком ) появляется в момент
нажатия сенсорных кнопок
или
. Дисплей вернется к показу значения
температуры окружающего воздуха через 10 секунд. Значок исчезнет с
дисплея.
При включении завесы в режим нагрева на 50% мощности горит значок
«термометр», на 100% мощности – значки «термометр» и «кактус».
Для включения завес в режим вентилятора (без нагрева) необходимо установить
кнопкой
температуру ниже температуры окружающего воздуха (при этом все
режимы нагрева будут автоматически выключены).
4.5 С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П403Е,
или одной завесой КЭВ-П404Е, 402Е. В этом случае при подключении
силового кабеля все его фазы должны соответствовать этим же фазам на
клеммных колодках, т.е. фазу А надо подключить ко всем клеммным
колодкам завес имеющим маркировку А, фазу В к В и т.д. Для управления
бóльшим количеством завес или завесами разных моделей с одного
