Тепломаш КЭВ-6П323E [2/9] Санкт петербург
![Тепломаш КЭВ-6П323E [2/9] Санкт петербург](/views2/1179882/page2/bg2.png)
2
1
3
ТУ 3468-022-54365100-2005
Санкт- Петербург
08.2006
Убедительно просим Вас перед вводом
изделия в эксплуатацию внимательно
изучить данный паспорт!
КЭВ – ХХ ПХХХ Х
Источник тепла (Е - электрические
нагревательные элементы)
Номер модели (1, 2, 3, … 9)
Напряжение питания 0 – 380В, 1 – 220В,
2 – комбинированное 220/380В
Номер серии (1, 2, 3, … 9)
Индекс функционального назначения: П –
завеса
Для исполнения Е – установленная
электрическая (тепловая) мощность
нагревательных элементов, кВт
Аббревиатура, означающая, что изделие
выпущено фирмой «Тепломаш»
Ваши замечания и предложения присылайте по адресу
195279, Санкт- Петербург, а /я 132, шоссе Революции, 90
тел. (812) 301-9940, (812) 327-6381, факс (812) 327-6382
Internet: http://www.teplomash.ru

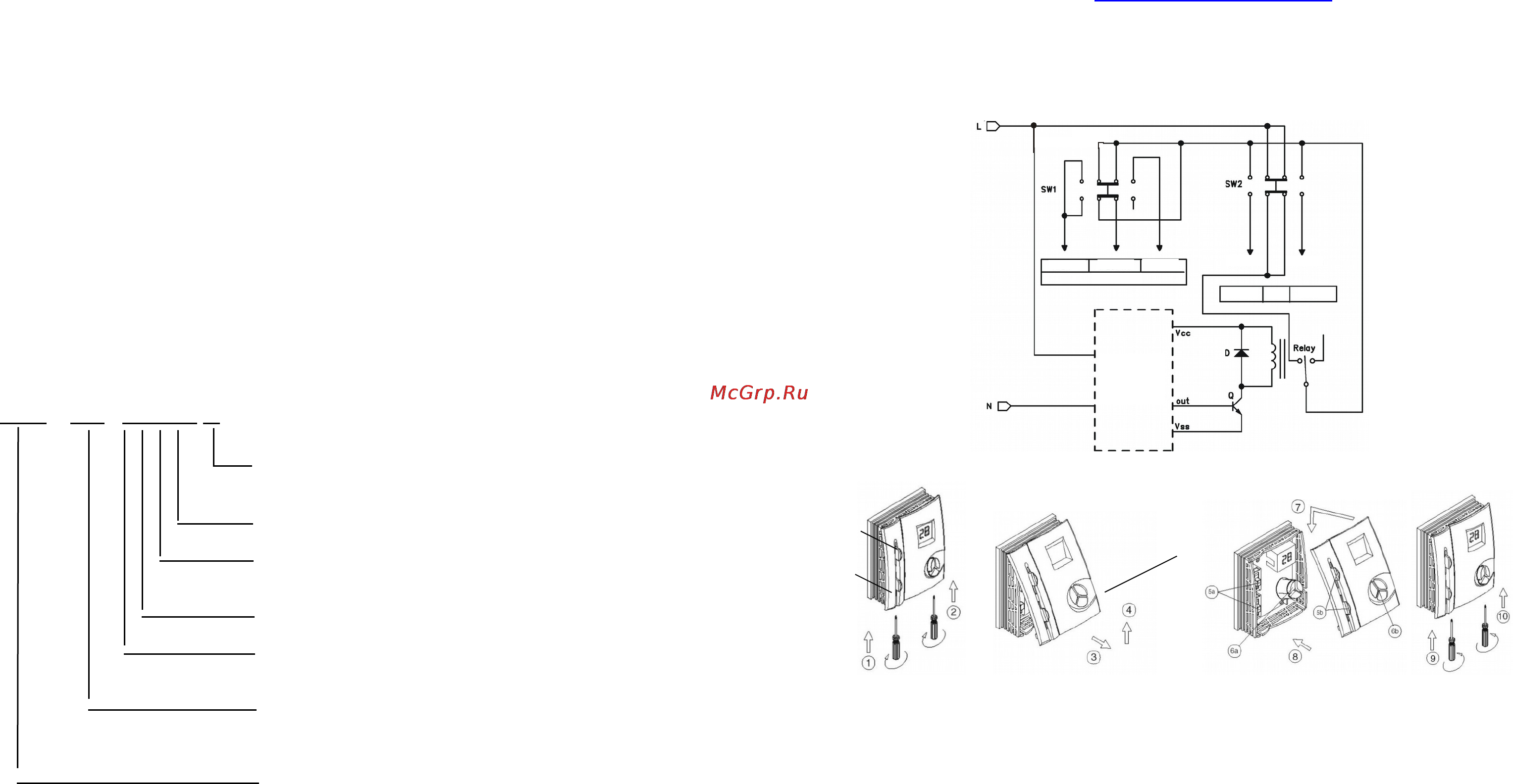

Рис. 4. Электрическая схема пульта управления
М а к с и м
М и н и м
С р е д н я я
В е н т и л я т о р
5
6
7
1
4
Н а г р е в 1 0 0 %Н а г р е в 5 0 %
Т е р м о с т а т
В ы к л
Н а г р е в 5 0 %
Н а г р е в 1 0 0 %
Рис.5 Рис.6
Рис. 7. Крепежные размеры
Содержание
- Cвидетельство о подключении 1
- ________________________ ________________________ подпись дата 1
- Воздушно тепловая 1
- Дата изготовления 200 года м п _________ подпись 1
- Завеса кэв _________________е заводской номер _____________ изготовлена и принята в соответствии с требованиями ту3468 022 54365100 2005 и признана годной к эксплуатации завеса имеет сертификат соответствия росс ru me05 b03799 от 19 2 005 выданный органом по сертификации электрических машин трансформаторов электрооборудования и приборов ано нтц ос элматэп 1
- Завеса кэв _________________е заводской номер _____________ подключена к сети в соответствии с п паспорта специалистом электриком ф и о ____________________________ ____________имеющим ________группу по электробезопасности подтверждающий документ___________________________________ 1
- Завеса кэв пе 1
- Компактная 1
- М е 0 5 1
- П а с п о р т 1
- Рис 8 вид на клеммную колодку внутри корпуса завесы 1
- Свидетельство о приемке 1
- Серия 300е 1
- Таблица 2 сечение подводящих медных проводов 1
- Изучить данный паспорт 2
- Санкт петербург 2
- Ту 3468 022 54365100 2005 2
- Убедительно просим вас перед вводом изделия в эксплуатацию внимательно 2
- Компактные воздушно тепловые завесы кэв 6п323е кэв 6п303е кэв 9п303е кэв 12п303е кэв 11п302е кэв 9п301е кэв 12п301е кэв 15п301е кэв 12п304е кэв 18п304е кэв 24п304е далее завеса предназначены для защиты открытого проема двери ворота от проникновения холодного наружного воздуха внутрь здания путем создания струйной воздушной преграды 1 при отключенных электровоздухонагревателях завеса может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха пыли и 3
- Назначение 3
- Насекомых 3
- Рис 2 электрическая схема кэв п302е кэв п303е 3
- Рис 3 электрическая схема кэв п301е кэв п304е 3
- 10 2 не допускается присутствие в воздухе капельной влаги веществ агрессивных по отношению к углеродистым сталям кислоты щелочи липких и горючих веществ а также волокнистых материалов смолы технические волокна 2 завесы предназначены для работы в помещениях взрыво и пожароопасность которых определяется проектантом согласно нпб 105 95 пуэ и других нормативных документов с учетом технических характеристик изделия указанных в разделах 3 5 паспорта 4
- В случае выхода изделия из строя в период гарантийного срока предприятие изготовитель принимает претензии только при получении от заказчика технически обоснованного акта с указанием характера неисправности и заполненного свидетельства о подключении 12 при самостоятельном внесении изменений в электрическую схему изделие снимается с бесплатного гарантийного обслуживания 12 гарантийный по предъявлению гарантийного талона со штампом торговой организации и паспорта на изделие и 4
- Завесы серии 300е используются главным образом в торговых и складских помещениях с высотой проема от 3 0 до 4 0м 1 завесы не предназначены для защиты проемов в автомойках см п 2 4
- Относительная влажность воздуха при температуре 20 с не более 80 2 содержание пыли и других примесей в воздухе не более мг 4
- Сведения об их содержании 4
- Таблица 1 технические характеристики завес 4
- Температура окружающего воздуха с 20 40 4
- Технические характеристики 4
- Технические характеристики приведены в таблице 1 3 класс защиты от поражения электротоком 1 3 степень защиты обеспечиваемая оболочкой ip21 3 содержание драгоценных металлов зависит от комплектации при необходимости предприятие изготовитель предоставляет 4
- Условия эксплуатации 4
- Видами крытого транспорта при t от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с в соответствии с манипуляционными знаками на упаковке с исключением ударов и перемещений внутри транспортного средства 9 завесы должны храниться в упаковке изготовителя в помещении от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с 5
- Возможные неисправности и методы их устранения 5
- Гарантийные обязательства 5
- Гарантийный и послегарантийный ремонт осуществляется по адресу 5
- На изделие c заполненным свидетельством 5
- О подключении не принимаются 5
- Послегарантийный ремонт завесы осуществляется на заводе изготовителе 5
- Предприятие изготовитель гарантирует надежную и бесперебойную работу завесы при соблюдении правил транспортировки хранения монтажа и эксплуатации см п п 1 и 2 в течение 24 месяцев со дня продажи 5
- При устранении неисправностей необходимо соблюдать меры безопасности раздел 5 5
- Продолжение табл 1 5
- Рекламации без технического акта и паспорта 5
- Рис 1 электрическая схема кэв 6п323е 5
- Санкт петербург шоссе революции 90 5
- Утилизация 5
- Утилизация завесы после окончания срока эксплуатации не требует специальных мер безопасности и не представляет опасности для жизни здоровья людей и окружающей среды 5
