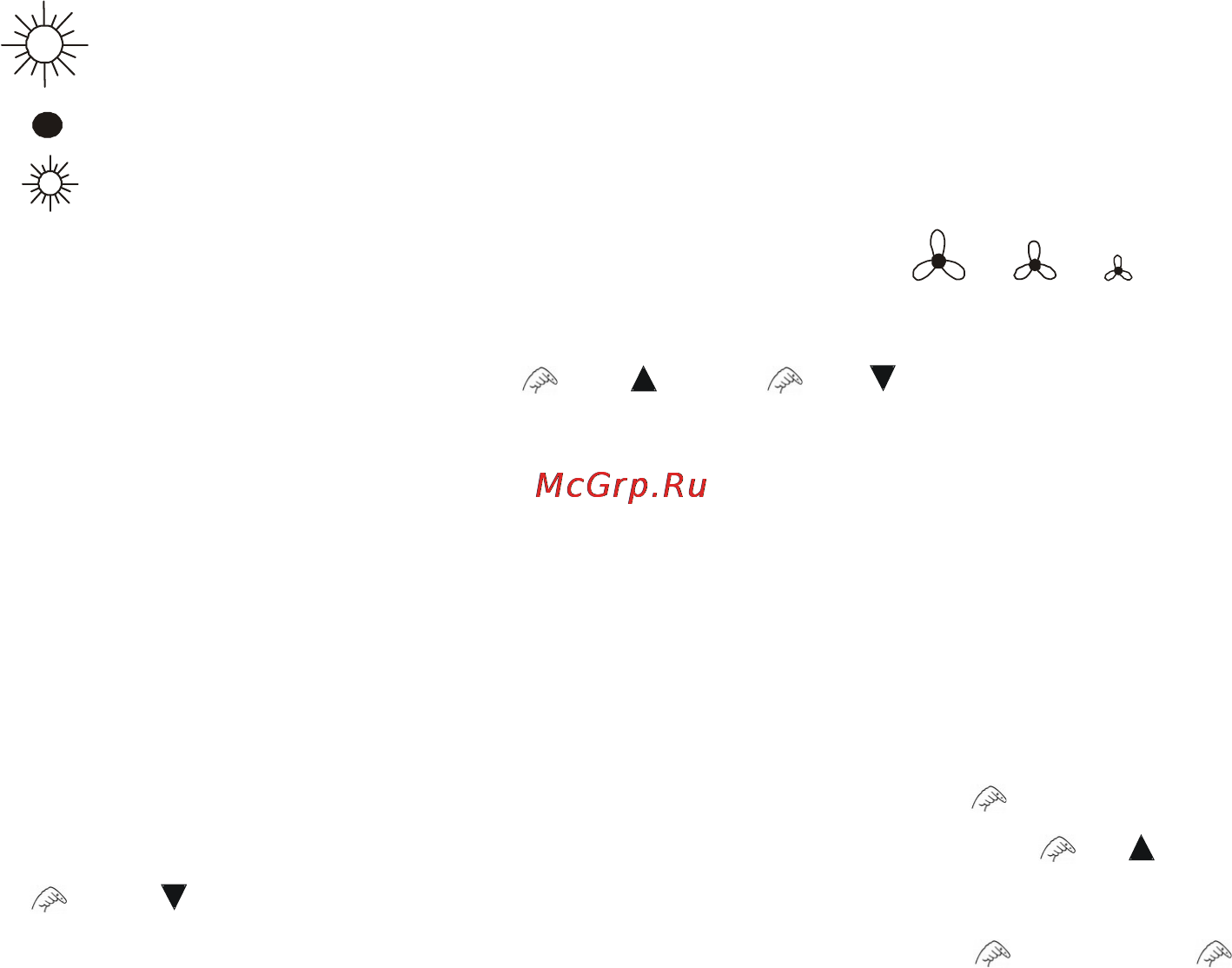

Тепломаш КЭВ-6П323E Инструкция по эксплуатации онлайн [6/9] 23417
![Тепломаш КЭВ-6П323E Инструкция по эксплуатации онлайн [6/9] 23417](/views2/1179882/page6/bg6.png)
* режим вентилятора
** в соответствии с ГОСТ Р МЭК 335-1-94 при номинальном напряжении заданные
параметры могут отличаться на
+ 5
- 1 0
%
от указанных.
*** скорость воздуха в живом сечении сопла
4. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
4.1 Завеса имеет прочный корпус, изготовленный из листовой стали,
покрытой высококачественным полимерным покрытием. Внутри
корпуса расположены оребренные трубчатые электронагревательные
элементы (ТЭНы). Специальный электровентилятор обеспечивает
необходимый расход воздуха. Вентилятор всасывает воздух через
переднюю перфорированную стенку корпуса, поток воздуха, проходя
через пучок ТЭНов, нагревается и выбрасывается через сопло в
нижней части корпуса в виде струи.
4.2 Проектные рекомендации по выбору и установке завес.
Компактные завесы пригодны для защиты проемов, как со
-3-
смесительным, так и шиберующим действием. При использовании
завес для смесительного, и смесительно-шиберующего действия
целесообразно устанавливать их в тамбурах. Направление струи в
этом случае может быть ориентировано в плоскости проема.
Организация защиты шиберующего действия зависит от многих
особенностей помещения и проёма (объем и высота помещения,
характеристика других проемов, параметров приточно-вытяжной
вентиляции и т.д.). Рекомендации по выбору завесы и устройству
защиты шиберующего действия должен давать проектант-специалист
по вентиляции и отоплению. Обычно угол выхода струи, в этом
случае, по отношению к плоскости проема, лежит в диапазоне 10-30
градусов в сторону улицы.
4.3 Электрические схемы завес приведены на рис. 1-3. Электрическая
схема пульта управления на рис. 4.
4.4 Управление завесами осуществляется с выносного пульта,
имеющего два скользящих (ползунковых) переключателя и три
сенсорные кнопки (рис.5). Степень защиты оболочки пульта
управления IP20.
Переключатель 1:
- включение завесы в режим нагрева на 100% мощности;
- отключение завесы;
- включение завесы в режим нагрева на 50% мощности.
Переключатель 2 - изменение расхода воздуха (3
режима частоты вращения вентилятора завесы).
Сенсорными кнопками 3 ( и
или и
) устанавливается
требуемая температура в помещении.
Символы появляющиеся на LCD-дисплее при работе завесы:
Температура окружающего воздуха при ее величине в пределах от
+5
0
С до +35
0
С.
Если температура воздуха ниже +5
0
С появляется символ «LO»
совместно со значком ”снежинка”, если температура воздуха выше
+35
0
С - символ «HI».
Задаваемая температура воздуха (вместе со значком ) появляется
в момент последовательного нажатия сенсорных кнопок и
или
и
. Чтобы вернуть на дисплей значение температуры
окружающего воздуха, еще раз нажмите кнопку . Значок
исчезнет с дисплея. Если кнопки не нажимают в течение
нескольких
-4-
кабеля из корпуса продолбить в стене канавку глубиной 10мм и
длиной 50мм.
7.7 Внимание! При подключении завесы к сети кабель
управления может находиться под напряжением, поэтому
рекомендуется сначала подключить пульт к кабелю управления
и перевести переключатели пульта в нерабочее положение, а
затем подключить завесу к сети в соответствии с п.п. 7.4, 7.5.
7.8 При вводе завесы в эксплуатацию (первое включение) происходит
сгорание масла с поверхности ТЭНов с появлением дыма и
характерного запаха. Поэтому рекомендуется перед монтажом
включить завесу в режим обогрева на 20 минут в хорошо
проветриваемом помещении.
7.9 Внимание! После транспортирования или хранения завесы при
отрицательных температурах, следует выдержать завесу в
Содержание
- Cвидетельство о подключении 1
- ________________________ ________________________ подпись дата 1
- Воздушно тепловая 1
- Дата изготовления 200 года м п _________ подпись 1
- Завеса кэв _________________е заводской номер _____________ изготовлена и принята в соответствии с требованиями ту3468 022 54365100 2005 и признана годной к эксплуатации завеса имеет сертификат соответствия росс ru me05 b03799 от 19 2 005 выданный органом по сертификации электрических машин трансформаторов электрооборудования и приборов ано нтц ос элматэп 1
- Завеса кэв _________________е заводской номер _____________ подключена к сети в соответствии с п паспорта специалистом электриком ф и о ____________________________ ____________имеющим ________группу по электробезопасности подтверждающий документ___________________________________ 1
- Завеса кэв пе 1
- Компактная 1
- М е 0 5 1
- П а с п о р т 1
- Рис 8 вид на клеммную колодку внутри корпуса завесы 1
- Свидетельство о приемке 1
- Серия 300е 1
- Таблица 2 сечение подводящих медных проводов 1
- Изучить данный паспорт 2
- Санкт петербург 2
- Ту 3468 022 54365100 2005 2
- Убедительно просим вас перед вводом изделия в эксплуатацию внимательно 2
- Компактные воздушно тепловые завесы кэв 6п323е кэв 6п303е кэв 9п303е кэв 12п303е кэв 11п302е кэв 9п301е кэв 12п301е кэв 15п301е кэв 12п304е кэв 18п304е кэв 24п304е далее завеса предназначены для защиты открытого проема двери ворота от проникновения холодного наружного воздуха внутрь здания путем создания струйной воздушной преграды 1 при отключенных электровоздухонагревателях завеса может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха пыли и 3
- Назначение 3
- Насекомых 3
- Рис 2 электрическая схема кэв п302е кэв п303е 3
- Рис 3 электрическая схема кэв п301е кэв п304е 3
- 10 2 не допускается присутствие в воздухе капельной влаги веществ агрессивных по отношению к углеродистым сталям кислоты щелочи липких и горючих веществ а также волокнистых материалов смолы технические волокна 2 завесы предназначены для работы в помещениях взрыво и пожароопасность которых определяется проектантом согласно нпб 105 95 пуэ и других нормативных документов с учетом технических характеристик изделия указанных в разделах 3 5 паспорта 4
- В случае выхода изделия из строя в период гарантийного срока предприятие изготовитель принимает претензии только при получении от заказчика технически обоснованного акта с указанием характера неисправности и заполненного свидетельства о подключении 12 при самостоятельном внесении изменений в электрическую схему изделие снимается с бесплатного гарантийного обслуживания 12 гарантийный по предъявлению гарантийного талона со штампом торговой организации и паспорта на изделие и 4
- Завесы серии 300е используются главным образом в торговых и складских помещениях с высотой проема от 3 0 до 4 0м 1 завесы не предназначены для защиты проемов в автомойках см п 2 4
- Относительная влажность воздуха при температуре 20 с не более 80 2 содержание пыли и других примесей в воздухе не более мг 4
- Сведения об их содержании 4
- Таблица 1 технические характеристики завес 4
- Температура окружающего воздуха с 20 40 4
- Технические характеристики 4
- Технические характеристики приведены в таблице 1 3 класс защиты от поражения электротоком 1 3 степень защиты обеспечиваемая оболочкой ip21 3 содержание драгоценных металлов зависит от комплектации при необходимости предприятие изготовитель предоставляет 4
- Условия эксплуатации 4
- Видами крытого транспорта при t от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с в соответствии с манипуляционными знаками на упаковке с исключением ударов и перемещений внутри транспортного средства 9 завесы должны храниться в упаковке изготовителя в помещении от минус 50 с до 50 с и среднемесячной относительной влажности 80 при 20 с 5
- Возможные неисправности и методы их устранения 5
- Гарантийные обязательства 5
- Гарантийный и послегарантийный ремонт осуществляется по адресу 5
- На изделие c заполненным свидетельством 5
- О подключении не принимаются 5
- Послегарантийный ремонт завесы осуществляется на заводе изготовителе 5
- Предприятие изготовитель гарантирует надежную и бесперебойную работу завесы при соблюдении правил транспортировки хранения монтажа и эксплуатации см п п 1 и 2 в течение 24 месяцев со дня продажи 5
- При устранении неисправностей необходимо соблюдать меры безопасности раздел 5 5
- Продолжение табл 1 5
- Рекламации без технического акта и паспорта 5
- Рис 1 электрическая схема кэв 6п323е 5
- Санкт петербург шоссе революции 90 5
- Утилизация 5
- Утилизация завесы после окончания срока эксплуатации не требует специальных мер безопасности и не представляет опасности для жизни здоровья людей и окружающей среды 5
