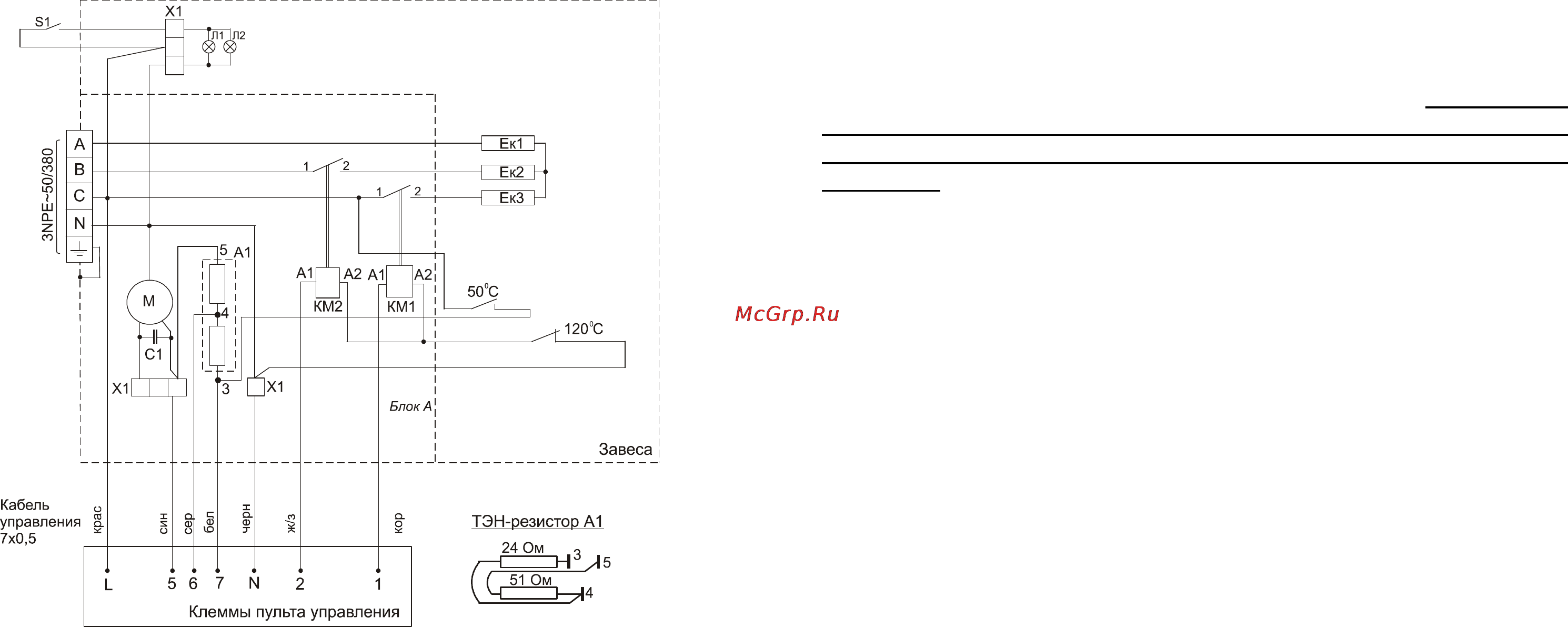

![Тепломаш КЭВ-18П409Е Инструкция по эксплуатации онлайн [8/12] 23538](/views2/1179888/page8/bg8.png)
-12-
4.8 Биметаллические датчики аварийного термовыключателя завес КЭВ-
П407Е (1шт.) и КЭВ-П408Е, П409Е (2шт.) выключают нагрев и
самостоятельно не возвращают работоспособность. Для возвращения в
работоспособное состояние необходимо обесточить завесу, выяснить
причины, вызвавшие срабатывание одного или нескольких датчиков,
устранить их и только после этого через круглое отверстие в верхней стенке
завесы нажать на кнопку датчика (ов) через предохранительную пластину
(см. рис. 8). Повторное включение завесы при аварийном отключении
возможно лишь после ее остывания (см. п.4.9).
4.9 Внимание! Для увеличения эксплуатационного срока службы
рекомендуется перед выключением оставить завесу работать несколько
минут в режиме вентилятора для снятия остаточного тепла ТЭНов. В
завесах с этой целью предусмотрена автоматическая задержка выключения
вентилятора. После выключения завесы через пульт управления
вентилятор продолжает продувку до тех пор, пока температура ТЭНов не
снизиться до заданной величины (обычно в течение 1-2 мин.) В зависимости
от установки завес и условий эксплуатации, продувочный режим
вентилятора может включаться не сразу после выключения завесы, а через
1-2 минуты. При выключении иным способом (снятие напряжения в сети и
т.д.) продувочный режим вентилятора не включается, поэтому возможно
срабатывание защиты от перегрева остаточным теплом ТЭНов. Тогда при
повторном включении завесы будет работать только вентилятор. Для
восстановления работы нагревательных элементов см. п.4.8.
4.10 Заводом-изготовителем могут быть внесены в завесу конструктивные
изменения, не ухудшающие ее качество и надежность, которые не
отражены в настоящем паспорте.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1 При эксплуатации завесы необходимо соблюдать правила технической
эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые
правила по охране труда (правила безопасности) при эксплуатации
электроустановок (ПОТ РМ-016-2001).
5.2 Работы по обслуживанию завес должен проводить специально
подготовленный электротехнический персонал.
5.3 Не допускается класть на завесу любые предметы, закрывать ее
шторами во избежание перегрева и возможного возгорания.
5.4 При подключении завесы обратить внимание на п. 7.8. Все работы по
подключению пульта управления проводить только на обесточенной
завесе с выключенным автоматическим выключателем.
5.5 При срабатывании аварийного датчика необходимо обесточить заве-
су, выяснить причины, вызвавшие срабатывание, устранить их и только
после этого осуществить повторное включение завесы.
-5-
5.6 Запрещается эксплуатация завесы без заземления. Болт заземления
находится в моторном отсеке. Внутренней коммутацией болт заземления
соединен с клеммной колодкой. Использовать нулевой провод в качестве
заземления запрещается.
5.7 Запрещается проводить работы по обслуживанию завесы без
снятия напряжения и до полного остывания ее нагревающих элементов.
5.8 Запрещается эксплуатировать в отсутствие персонала.
5.9 После выключения завесы пультом управления и окончания
режима продувки, завеса остается в «режиме ожидания», т.е. под
Содержание
