Красный Маяк ИВ-107Н, 42 В, 045-0188 [11/30] В случаях когда техпроцесс требует направленных
![Красный Маяк ИВ-107Н, 42 В, 045-0188 [11/30] В случаях когда техпроцесс требует направленных](/views2/1179910/page11/bgb.png)

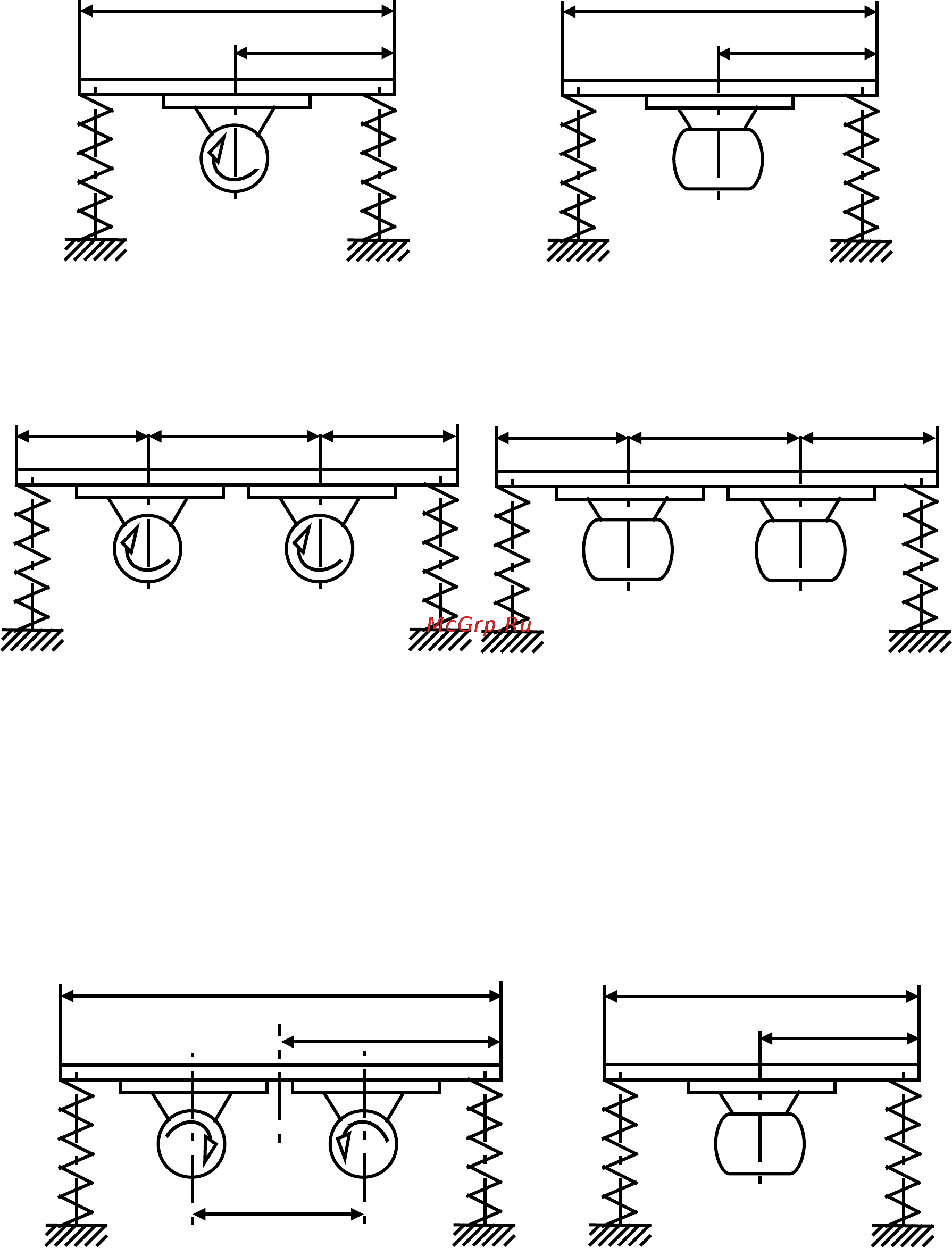

При установке нескольких вибраторов, они должны
располагаться равномерно по длине и ширине подвижной
системы:
а)
б)
В случаях, когда техпроцесс требует направленных
колебаний системы (прямолинейное транспортирование,
ориентирование, забивание, трамбование и т.п.), однотипные
вибраторы устанавливаются парами на одной опорной плите с
параллельными противоположно вращающимися валами:
а)
11
l/2
l
b/2
b
l
0,5l
0,5l
2
b
0,5b
0,5b
2
l
l
b/2
