крайних дебалансов на обоих концах вала (см. рисунки 4, 5, п.
7.6).
При включении электродвигателя, вращающиеся дебалансы
вызывают круговые колебания вибратора, передающиеся
конструкции, на которой он установлен.

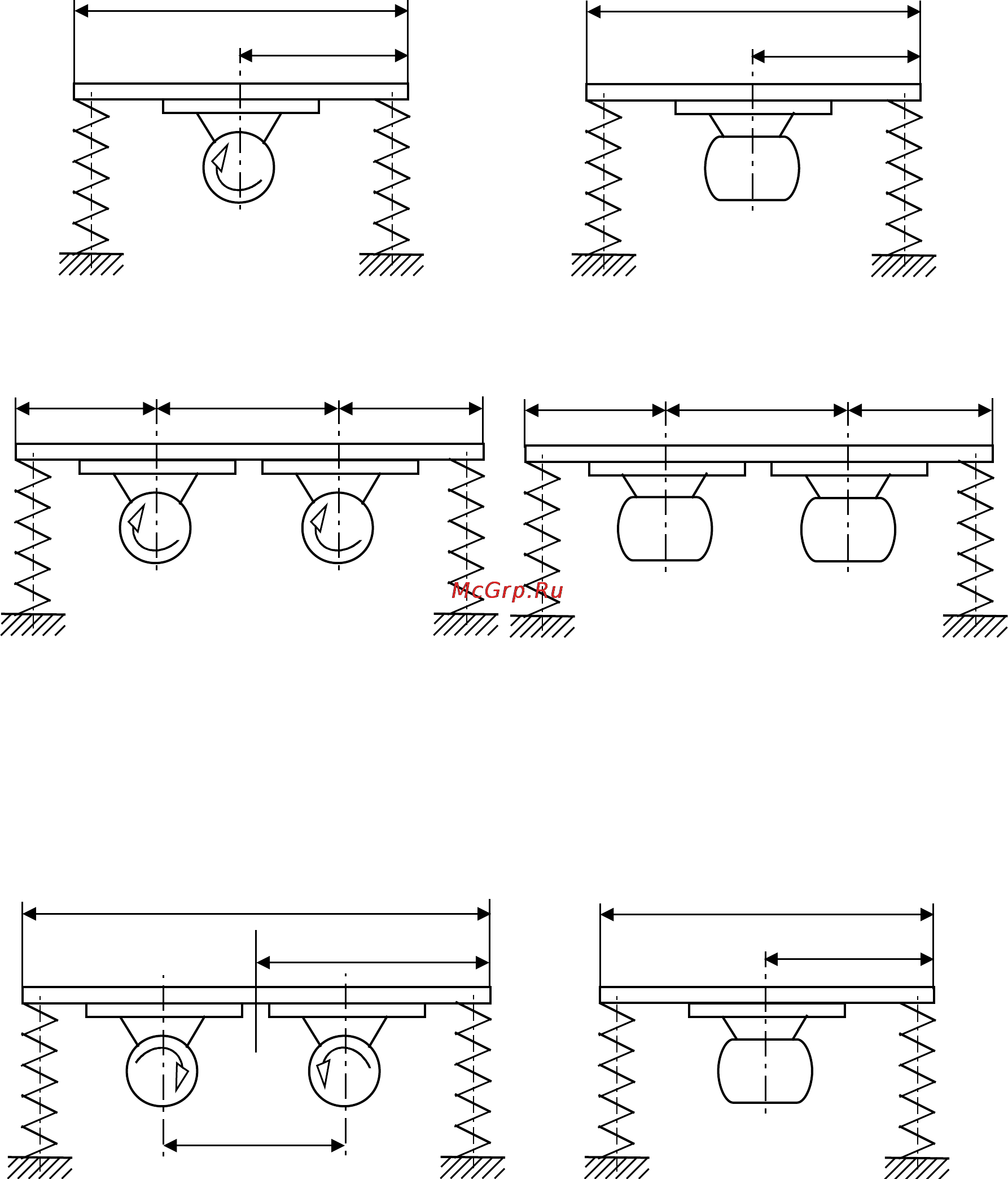

При установке нескольких вибраторов, они должны
располагаться равномерно по длине и ширине подвижной
системы:
а)
б)
В случаях, когда техпроцесс требует направленных колебаний
системы (прямолинейное транспортирование, ориентирование,
забивание, трамбование и т.п.), однотипные вибраторы
устанавливаются парами на одной опорной плите с
параллельными противоположно вращающимися валами.
а)
12
l/2
l
b/2
b
l
0,5l
0,5l
2
b
0,5b
0,5b
2
l
l
b/2
b
2l
