Регулировка зазоров в направляющих стола производится с помощью

специальных винтов, которые перемещают регулировочные клинья, уменьшая

или увеличивая зазоры в направляющих.

1. Винт зажатия перемещения стола.

2. Винт перемещения клина.

3. Клин.

7. Электрооборудование.

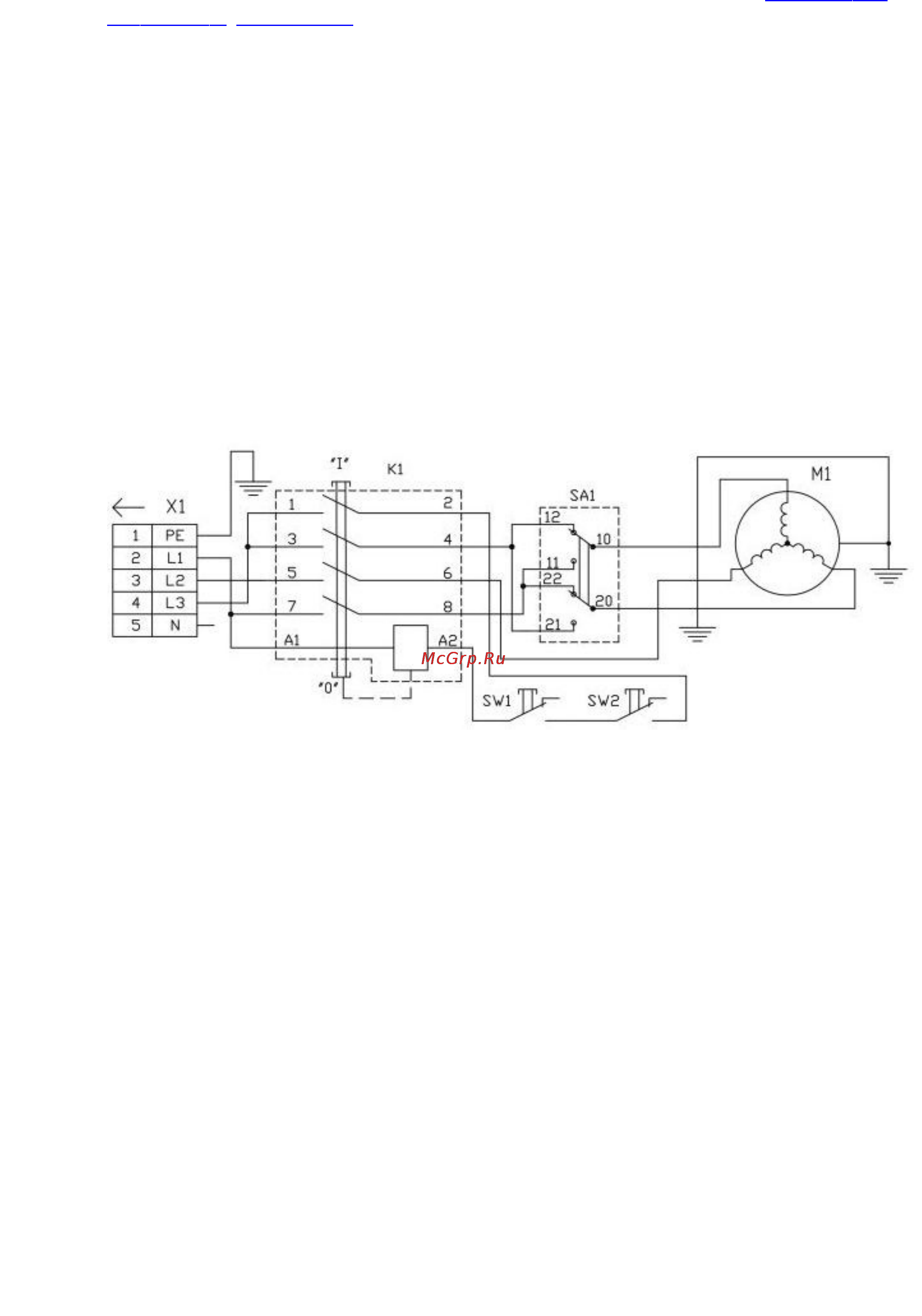

7.1. Схема станка.

7.2. Перечень элементов схемы.

SA 1 – Переключатель направления вращения электродвигателя;

SW 1 – Микро выключатель кожуха ремённого привода;

SW 2 – Микро выключатель защитного экрана

Таблица 1.

Рисунок 11.
