нужное положение и снова затянуть их болтами согласно рисунку
5 и таблице 7.
ВНИМАНИЕ! Парные дебалансы на обоих концах вала
должны быть развернуты на одинаковый угол. При правильной
установке они симметричны относительно вертикали.

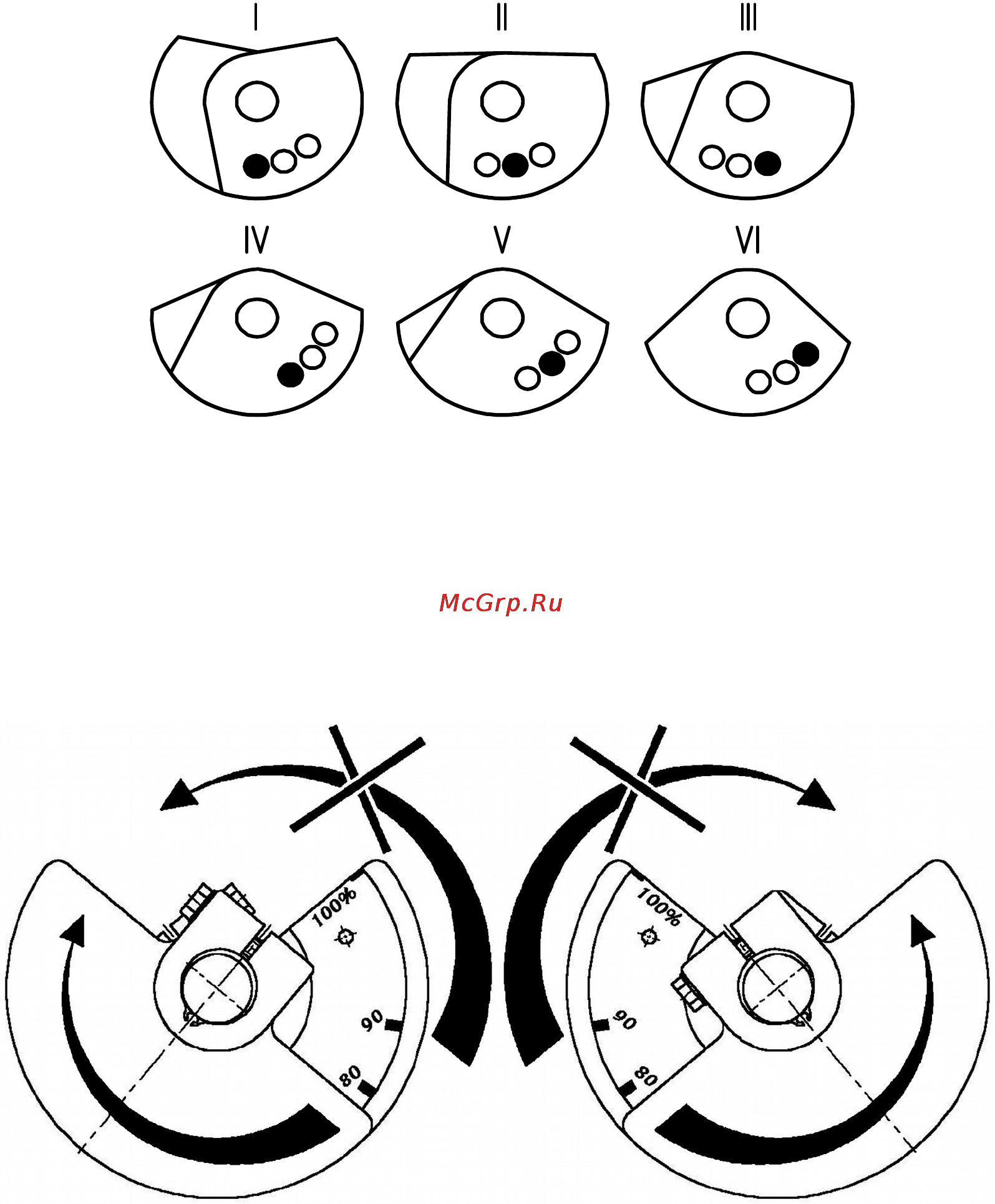

Рисунок 4. Схема регулировки статического момента
ступенчато регулируемых дебалансов
вибраторов ИВ–11-50, ИВ–11-50Н, ИВ- 98Н,
ИВ–06-25 и ИВ–104Н.
а) б)
Рисунок 5. Схема регулировки статического момента
плавно регулируемых дебалансов
вибраторов ИВ–11-50, ИВ–11-50Н:
а) на левом конце вала; б) на правом конце вала.
18
