Красный Маяк ЭВ-270А, 1.7м 045-0510 [5/23] Вибраторы рисунок 1 предназначены для возбуждения
![Красный Маяк ЭВ-270А, 1.7м 045-0510 [5/23] Вибраторы рисунок 1 предназначены для возбуждения](/views2/1179950/page5/bg5.png)
- для ИВ-05-50Е - № РОСС RU .МЕ77 .Н00061. Срок действия с 09.11.2010г.
по 09.11.2013 г. Организация по сертификации – АНО «РЭМС»
ВНИМАНИЕ! В связи с систематически проводимыми работами по
совершенствованию конструкции и технологии изготовления, возможны
некоторые расхождения между описанием и поставляемым изделием, не
влияющие на его работу или техническое обслуживание.

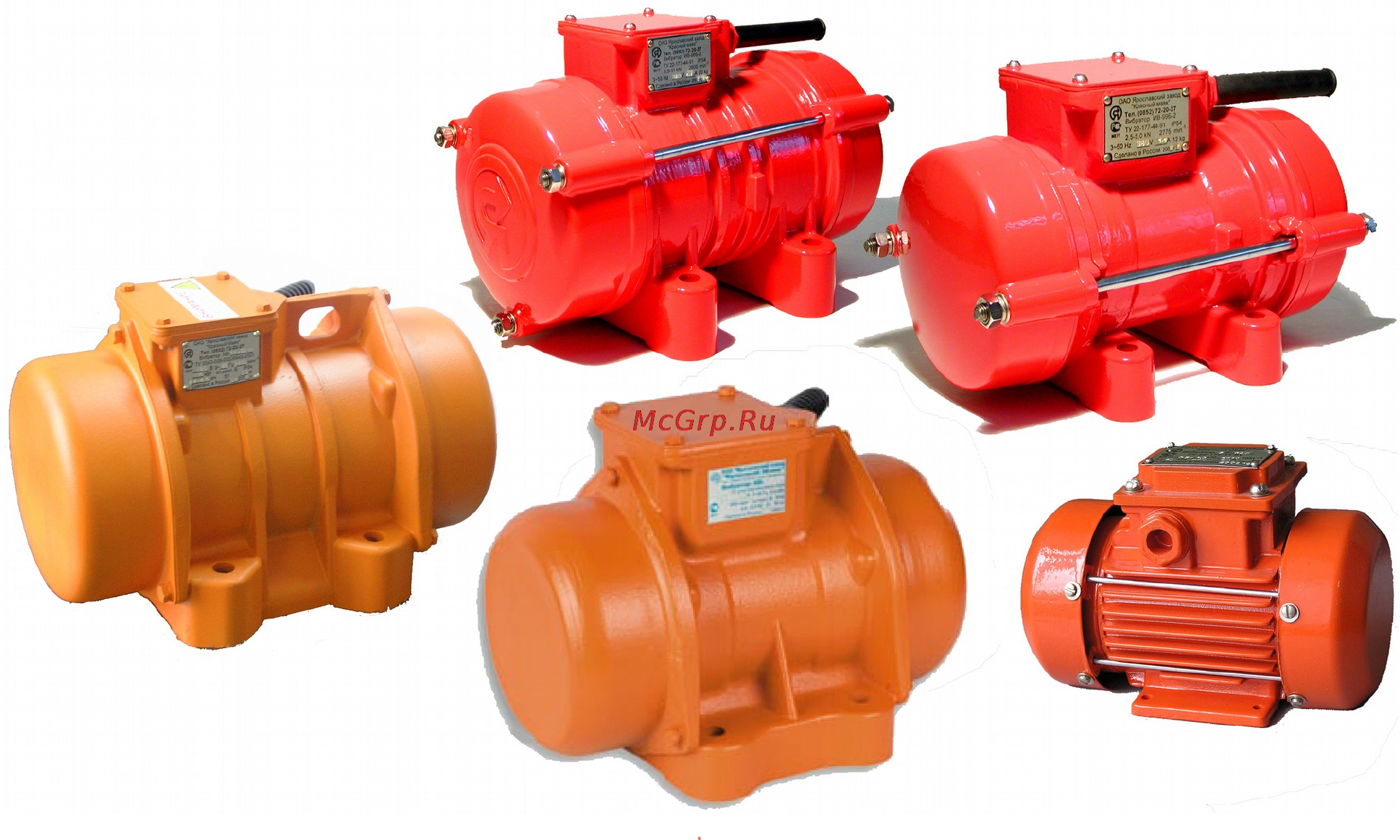

Рисунок 1. Вибраторы ИВ-11-50Е, ИВ-98Е, ИВ-99Е, ИВ-05-50Е, ЭВ-320Е
2 Назначение изделия
2.1 Вибраторы (рисунок 1) предназначены для возбуждения
вибрации в установках по уплотнению бетонных смесей и грунтов,
транспортированию, выгрузке и просеиванию сыпучих материалов,
привода вибропитателей, виброплощадок и других технологических
работ.
