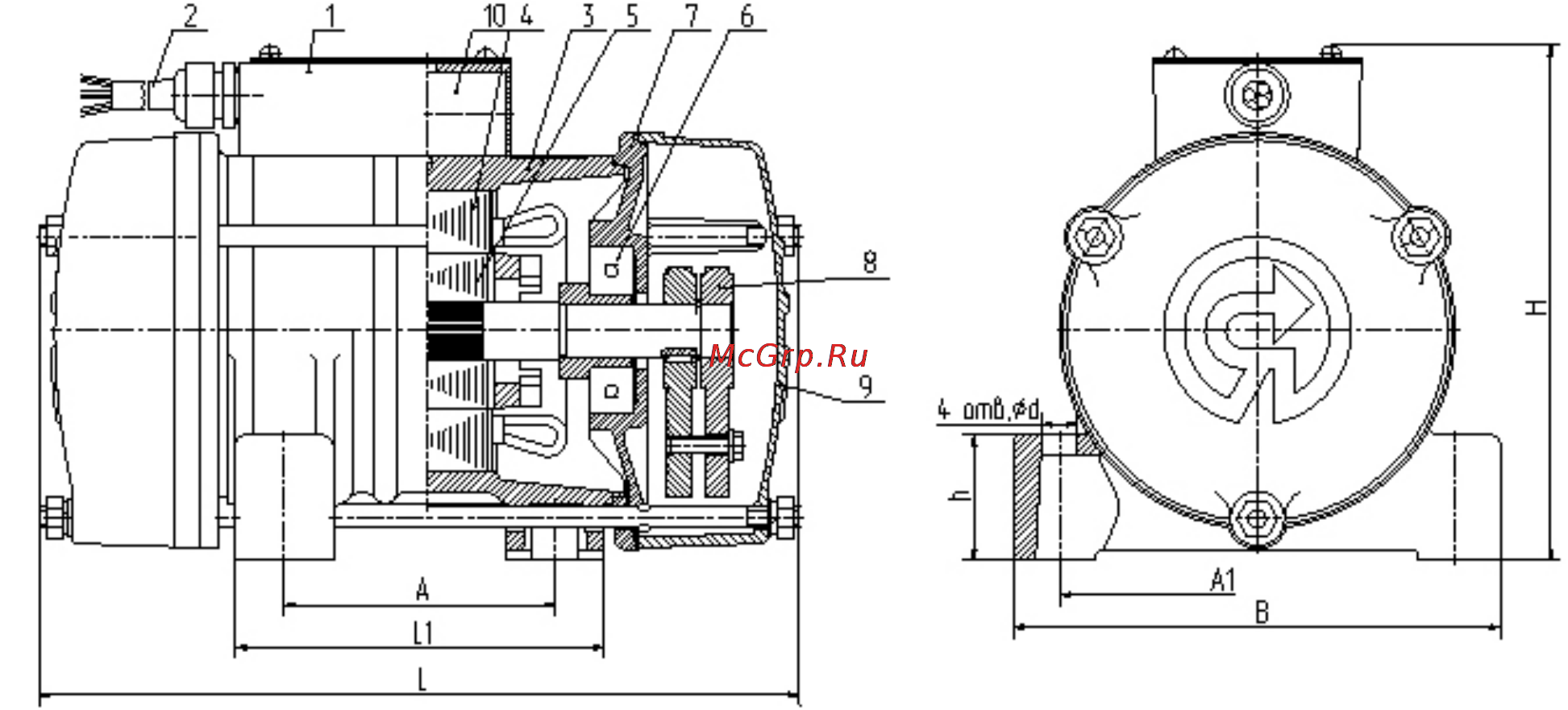

Рисунок 2. Вибраторы ИВ-11-50Е, ИВ-98Е, ИВ-99Е, ИВ-05-50Е, ЭВ-320Е.

1 – коробка выводов; 2 – токоподводящий провод марки ПВС

ГОСТ 7399-97; 3 – станина; 4 – статор; 5 – ротор; 6 – подшипник; 7 –

щит подшипниковый; 8 – дебаланс; 9 – крышка; 10 – конденсатор.

5.1 Вибратор-дебалансный центробежный вибровозбудитель,

вынуждающая сила, которого вызывается вращательным движением

инерционного элемента.

5.2 Вибраторы (рисунок 2) представляют собой электродвигатель с

установленными на концах вала ротора дебалансами. Дебалансы,

вращаясь с валом ротора, создают центробежную (вынуждающую)

силу.

5.3 Статор 4 электродвигателя встроен в алюминиевую станину 3.

Вал ротора 5 опирается на подшипники 6, вмонтированные в

подшипниковые щиты 7. Для соосного монтажа статора и ротора в

подшипниковых щитах и станине выполнены кольцевые центрирующие

проточки. Концы вала ротора с дебалансами 8 закрыты крышками 9.

Подшипниковые щиты и крышки стягиваются со станиной стяжками.

Для обеспечения надежной работы подшипников в вибраторах, в

отличие от электродвигателей, для сопряжения подшипников с валом
