СХЕМА

Выбор сечения удлинителя для кабелей и силовой проводки

Данная процедура должна выполняться с учетом следующих параметров:

1. Омическое и индуктивное сопротивление цепи с допустимым падением напряжение 5% и коэффициентом

мощности cos  = 0,8 в соответствии с ВЧХ.

2. Допустимый нагрев проводки в соответствии со стандартом VDE (таблица минимальных необходимых

сечений).

 ВНИМАНИЕ! Если искомое значение сечения провода по-разному определяется из графика и

таблицы, то необходимо выбирать большее из двух значений.

Пример:

Номинальное напряжение 3~ 400 В, 50 Гц

Номинальный ток 15 А Длина цепи 100 м

15 А х 100 м = 1500 А х м

Сечение по графику: 2,5 мм

Сечение по таблице: 15 А: 1 мм

Выбирается сечение: 2,5 мм

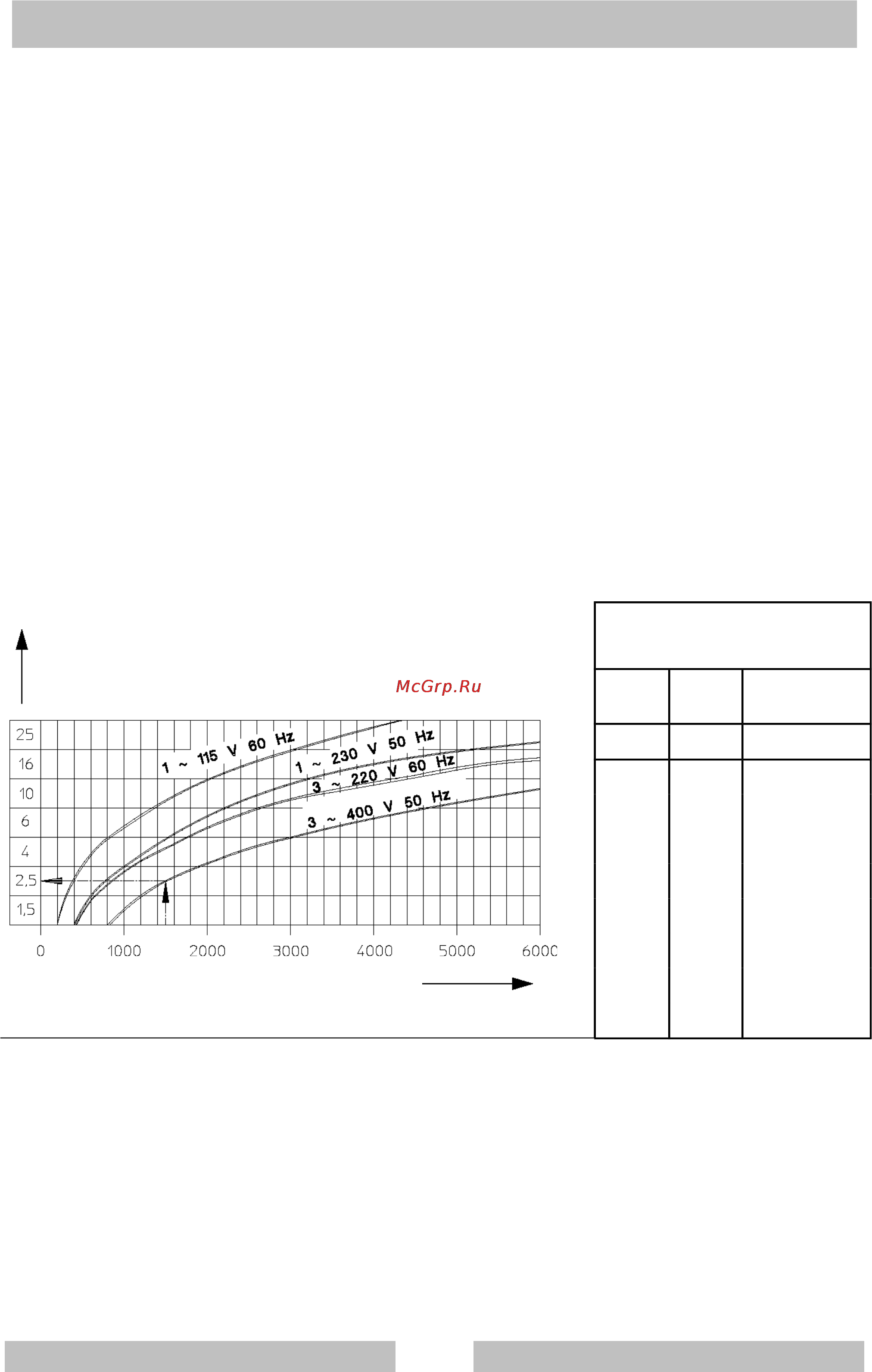

ВЧХ

Сечение кабеля, мм

Номинальное произведение тока на длину кабеля А х м

Минимальное сечение по

стандарту VDЕ

Кабель Макс.

нагр.

Макс.

предохр.

мм

А А

1 15 10

1,5 18 10/3~16/1~

2,5 26 20

4 34 25

6 44 35

10 61 50

16 82 63

25 108 80
