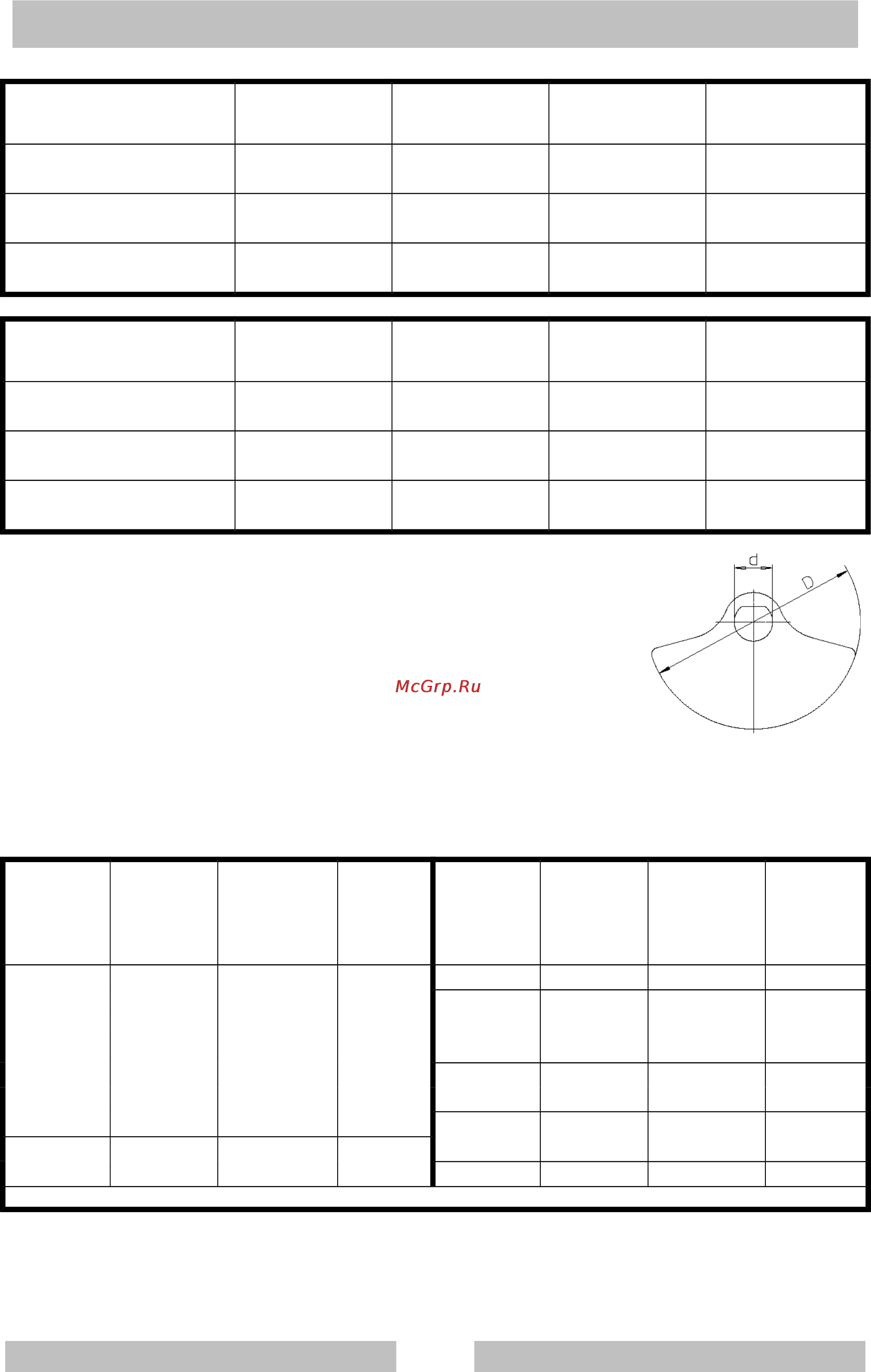

ЭКСЦЕНТРИЧЕСКАЯ УСТАНОВКА
AR 54/1,5/400 AR 54/3/400 AR 54/4,5/042 AR 54/4,5/250
№ маховика 0034236 0034236 0034236 0034236
Кол-во на 1 машину 68 28 18 18
Внешний диаметр (D) 134 134 134 134
AR 54/6/042 AR 54/6/250 AR 54/9/042
№ маховика 0034236 0034236 0034236
Кол-во на 1 машину 12 12 14
Внешний диаметр (D) 134 134 90
Толщина = 2 Диаметр отверстия (d) = 24
ПРЕДУПРЕЖДЕНИЕ!
Маховики данной машины состоят из нескольких 2-мм дисков, установленных на оси
в одном и том же направлении или под углом 120° друг к другу. Таким образом,
центробежную силу можно регулировать несколькими способами.
1. Снимая отдельные диски маховика.
2. Поворачивая отдельные диски маховика.
Если достижение максимальной центробежной силы не является целью, выполните
процедуру согласно 1 для получения эффекта маховика, таким образом сокращая
время запуска и торможения.
AR 54/9/042
Кол-во
эксцентр.
масс на 1
сторону,
Поз. 1
Кол-во
эксцентр.
масс на 1
сторону,
Поз. 2
Центробежная
сила
кН
Момент
инерции
10
-4
кг
.
м
2
Кол-во
эксцентр.
масс на 1
сторону,
Поз. 1
Кол-во
эксцентр.
масс на 1
сторону,
Поз. 2
Центробежна
я сила
кН
Момент
инерции
10
-4
кг
.
м
2
1 - 1,53 0,86 4 3 5,52
2 - 3,06 1,72 5 1 7,02
3 - 4,60 2,58 4 2 5,31
4 - 6,13 3,43 3 3 4,60
5 - 7,66 4,29 4 1 5,52
6 - 9,19 5,15 3 2 4,05
7 - 10,72 6,01 3 1 4,05
6 1 8,53 2 2 3,06
5 2 6,68 2 1 2,65
Заводская установка центробежной силы 8,53 кН
