![Красный Маяк ИВ-11-50, 380 В, 045-0192 [9/29] Характеристики подшипников качения указаны в](/img/pdf.png)
Красный Маяк ИВ-11-50, 380 В, 045-0192 [9/29] Характеристики подшипников качения указаны в
![Красный Маяк ИВ-11-50, 380 В, 045-0192 [9/29] Характеристики подшипников качения указаны в](/views2/1179998/page9/bg9.png)
ИВ–11-50,
ИВ–11-50Н,
ИВ–98Н
363
234 248 202 130 190 17 60
ИВ–06-25,
ИВ–104Н
363
(417)

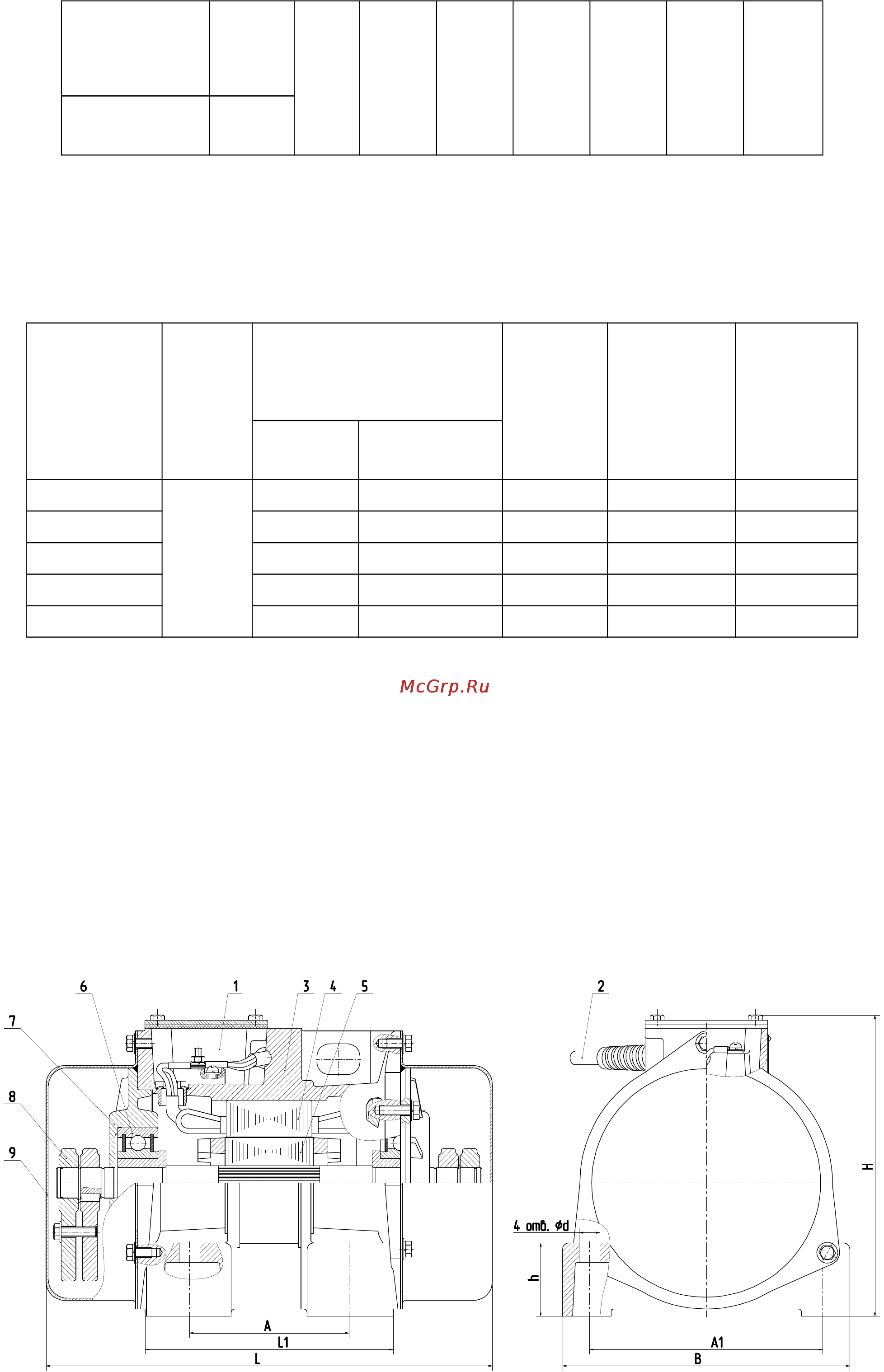

3.6 Характеристики подшипников качения указаны в
таблице 5.
Таблица 5
Тип
вибратора
Номер
позици
и по
рисунк
у 2
Условное
обозначение
подшипника
Номер
стандар
та
ГОСТ
Основные
размеры,
мм
Количест
во
подшипни
ков на
изделие
ГОСТ
3189-89
междунаро
дное
ИВ–11-50
6
180308 6308.2RS 8882-75
409023
2
ИВ–11-50Н 42308 NJ308
8328-75
409023
2
ИВ–98Н 180307 6307.2RS 8882-75
358021
2
ИВ–06-25 180308 6308.2RS 8882-75
409023
2
ИВ–104Н 180308 6308.2RS 8882-75
409023
2
4 Комплектность
4.1 В комплект поставки входит:
Вибратор – 1шт.
Руководство по эксплуатации – 1экз.
5 Устройство и принцип работы
9
