5.4 В коробке выводов установлена клеммная панель, к которой

присоединены выводные провода статора и жилы гибкого

токоподводящего кабеля.

Конструкция клеммной панели для напряжений 18 В и 220/380 В

позволяет соединить обмотку статора в звезду или в треугольник

(рисунок 2).

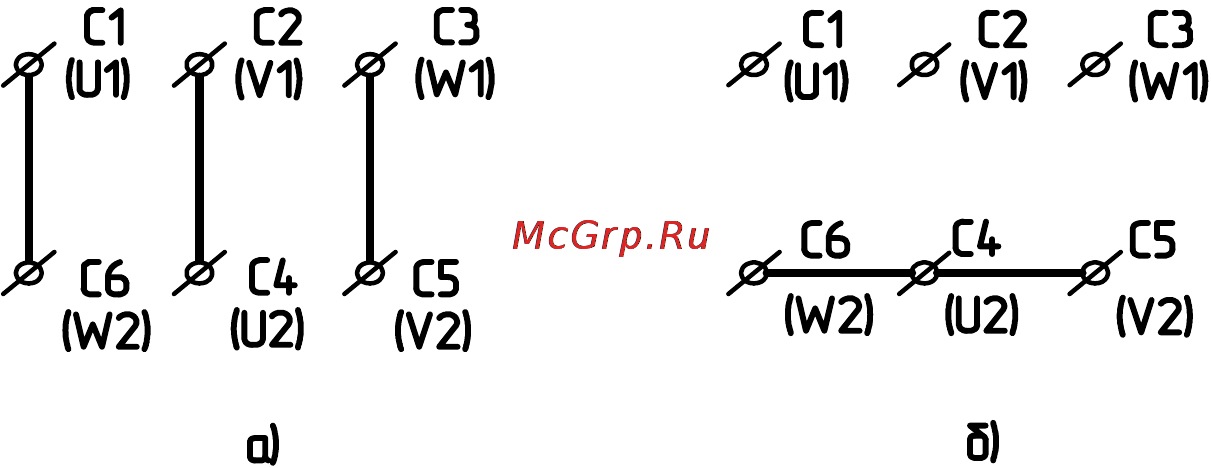

Рисунок 2. Схема соединения обмоток статора:

а) в треугольник – напряжение 18 В и 220 В; б) в звезду – напряжение 380 В.

6 Указания мер безопасности

6.1 В целях обеспечения безопасности при подключении вибратора к

сети и его обслуживании необходимо соблюдать "Правила устройства

электроустановок ", "Правила технической эксплуатации

электроустановок потребителей" и Межотраслевые правила по охране

труда (правила безопасности) при эксплуатации электроустановок (ПОТ

РМ-016-2001, РД 153-34.0-03.150-00).

6.2 К работе с вибратором допускаются лица, изучившие настоящее

руководство по эксплуатации и прошедшие инструктаж по технике

безопасности.

6.3 Подключение вибратора к сети, контроль за его исправностью, а

также техническое обслуживание и устранение отдельных отказов

должны производиться квалифицированным электротехническим

персоналом не ниже 3-й квалификационной группы по

электробезопасности.

6.4 ЗАПРЕЩАЕТСЯ: - начинать работу без заземления корпуса

вибратора, работающего от электросети 220 или 380 В;

- эксплуатировать при снятых крышках, ограждающих дебалансы и

клеммную панель;

- работать неисправным вибратором;

- находиться в зоне действия вибрации без индивидуальных средств

защиты.
