Б. Специальные указания по установке водонагревателя
Схема 2. Установка водонагревателя.
Вход холодной воды обозначен синим цветом
Выход горячей воды обозначен красным цветом
1. Снимите крышку корпуса. Для снятия крышки отвинтите четыре шурупа в верхней и
нижней частях водонагревателя.
2. Снимите тонкую пластинку с основания и введите (не подсоединяя!) электрический
кабель в одни из предназначенных для этого каналов в основании водонагревателя
3. Приложите водонагреватель к стене в месте, где Вы хотите его повесить, таким
образом, чтобы он располагался ровно, а отверстия для входа и выхода воды
находились в его нижней части. Отметьте на стене места для четырех отверстий,
просверлите эти четыре отверстия при помощи сверла для бетона диаметром 6 мм.
Вставьте в эти четыре отверстия дюбели, входящие в комплект поставки
водонагревателя, и прикрепите его к стене при помощи четырех болтов, также
входящих в комплект поставки.
4. Присоедините к водонагревателю трубу подачи воды и убедитесь в отсутствии
утечек. В водонагревателях типа "VEGA" не устанавливайте на выходе воды
вентиль или какое-либо другое запорное устройство.
5. Подключите водонагреватель к отдельному электрическому трехжильному проводу
сечением 4 мм, с установленным автоматом на 25 ампер. Жилы провода
подсоединяются по цветам. Необходимо следить, чтобы желтая жила заземления
была подсоединена правильно и прочно. Поскольку температура проводов питания
на входе водонагревателя поднимается выше 50˚С, то необходимо использовать
особо жароустойчивые проводники.
6. Водонагреватель подключается к однофазному источнику питания через
двухполюсный выключатель. Этот выключатель устанавливается отдельно от
водонагревателя. Водонагреватель должен быть надежно заземлен. Заземление
необходимо окрасить в нужный цвет согласно наставлению по производству
электрических работ.

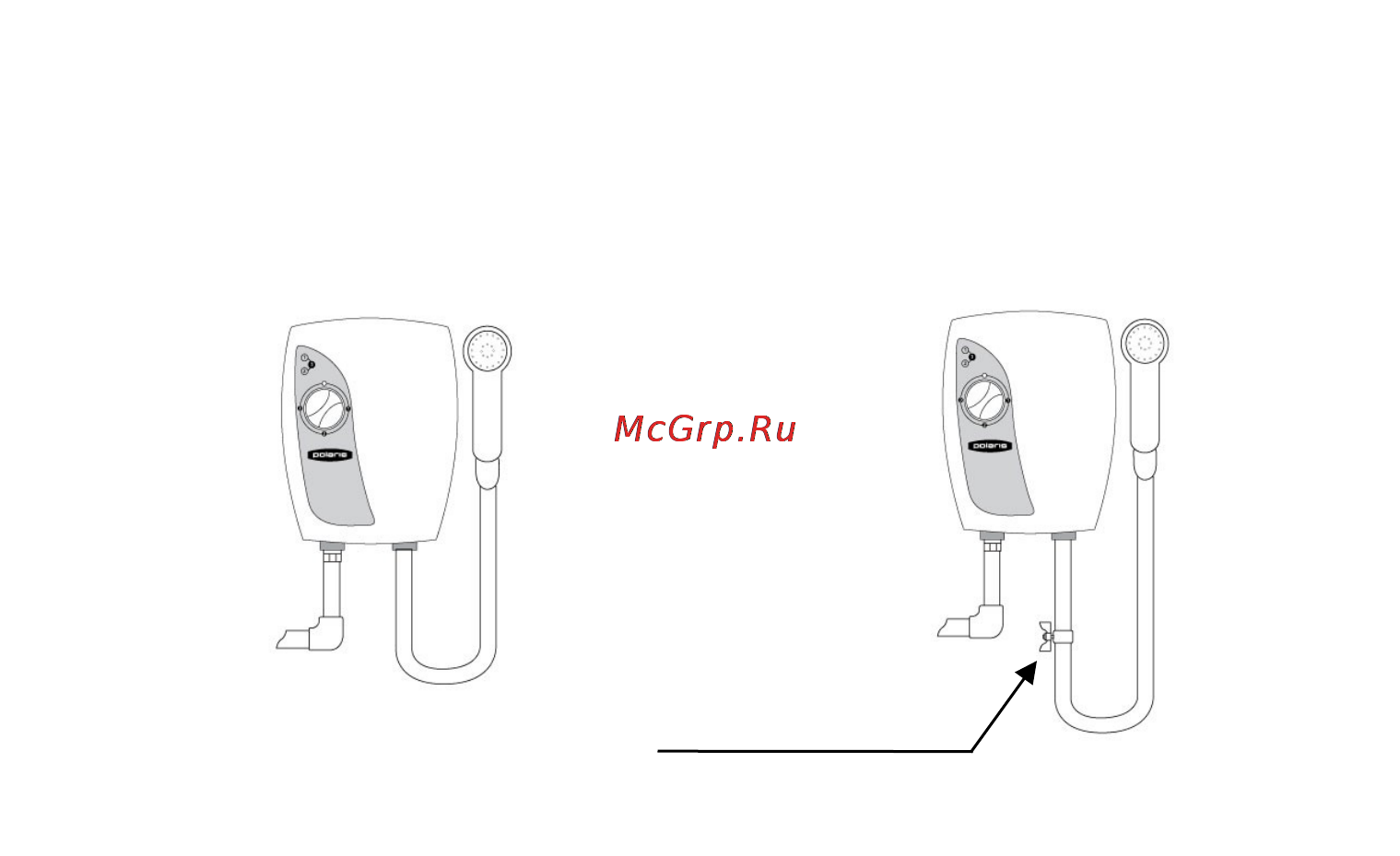

Правильно
Неправильно! Опасно!
Регулятор
мощности
Фильтр
Вход воды
Сменные кольца
Выход воды
На выходе водонагревателя устанавливаются
только поставляемые с ним аксессуары!
Фильтр
Вход воды
Сменные
кольца
Выход воды
Неправильно! Опасно!
Запрещается
устанавливать вентиль на
выходе воды!
