![Jet JDC-500 10001051M Инструкция по эксплуатации онлайн [5/7] 17143](/views2/1018196/page5/bg5.png)
в основании вставьте болты в пластину ко-
леса (4).
2. Каждый болт зафиксируйте шайбой (5)
и гайкой (6) с другой стороны основания.
3. Повторите шаги 1 и 2 для каждого ко-
леса.

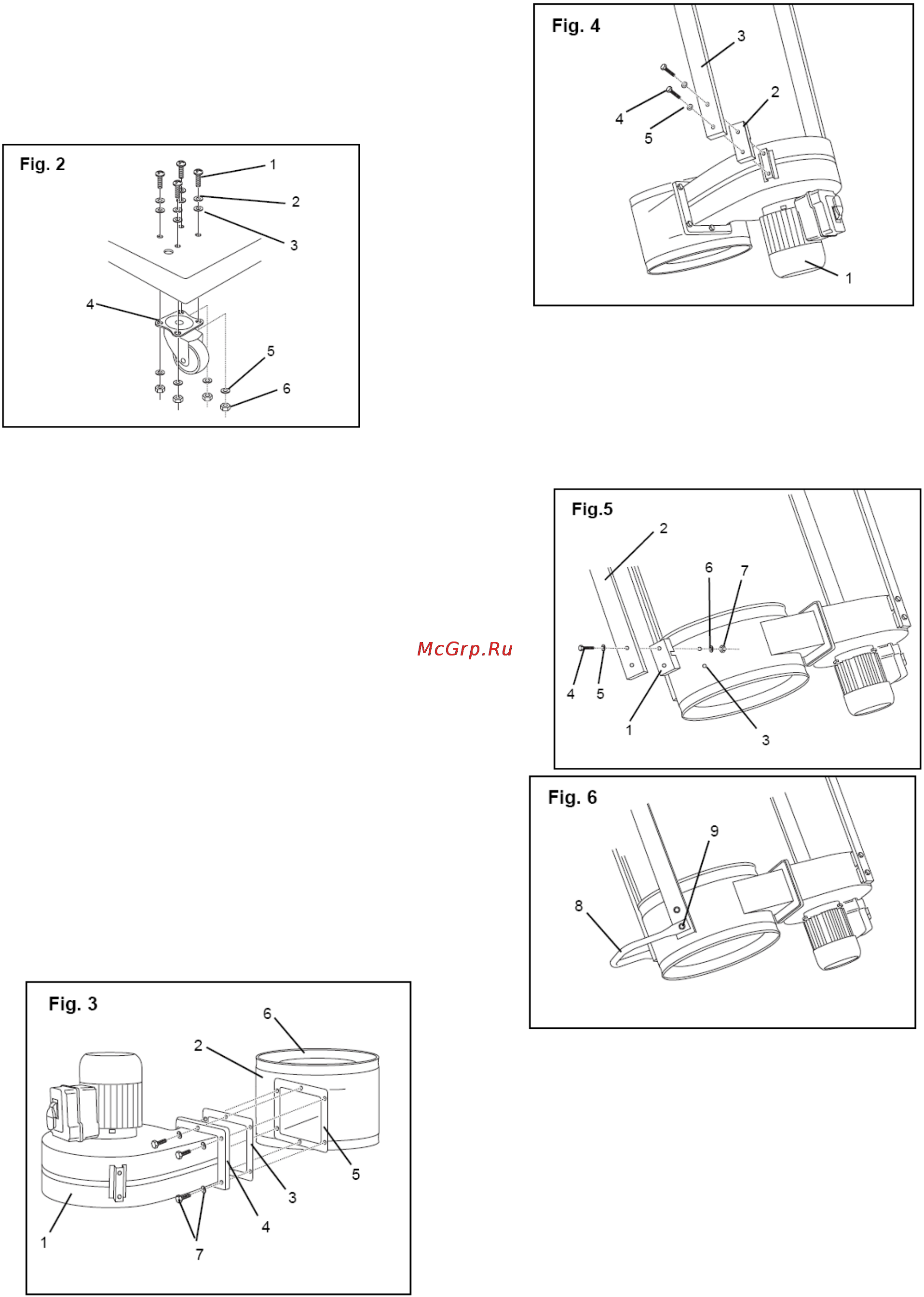

Соединение корпуса крыльчатки и кор-
пуса фильтра (Рис. 3)
1. Положите корпус крыльчатки (1) и кор-
пус опоры фильтра (2) на подходящую ров-
ную поверхность.
2. Расположите корпус крыльчатки так,
чтобы фланец выпускного отверстия (4) на-
ходился на одной линии с фланцем впускно-
го отверстия (5) на корпусе фильтра.
Убедитесь, что обе детали расположены,
как показано на рисунке 3, и что внутреннее
разгрузочное кольцо (6) в корпусе фильтра
находится вверху.
3. Установите квадратное резиновое уп-
лотнение (3) в выпускное отверстие (4) на
корпусе крыльчатки.
4. Совместите фланцы и резиновое уплот-
нение так чтобы отверстия под соединитель-
ные болты совпали
5. Установите шайбу и болт (7) во фланец
корпуса крыльчатки и в уплотнение. Прикру-
тите к фланцу корпуса фильтра.
Крепление стоек к двигателю
Поверните корпус.
Установите пластиковую планку(2) между
корпусом двигателя и стойкой.
Закрепите болтами средней длины и шай-
бами.
Крепление ручки к корпусу фильтра
Установите пластиковую планку (1) между
корпусом фильтра и стойкой.
Установите ручку, как показано на Рис. 6
Закрепите длинными болтами, шайбами и
гайками.
Крепление стоек к основанию (Рис. 7)
1. Установите собранные части Вытяжной
установки со стойками на основание с колѐ-
сами. Обозначение правильного положения
сторон (А или В) должны совпадать.
Смотрите рисунок.
Примечание: отверстия для ножек на
задней стороне (В) расположены ближе к
роликам, чем отверстия на стороне с двига-
телем (А).
ВНИМАНИЕ: чтобы корпус с двигате-
лем/корпус фильтра/стойки в сборе были ус-
тойчивы, необходимо прочно привинтить
стойки к основанию.
3. Установите короткий болт (1) с шайбой
(2) в стойку (3) и в отверстие на основании.
