Jet JDC-500 10001051M Инструкция по эксплуатации онлайн [6/7] 17143
![Jet JDC-500 10001051M Инструкция по эксплуатации онлайн [6/7] 17143](/views2/1018196/page6/bg6.png)

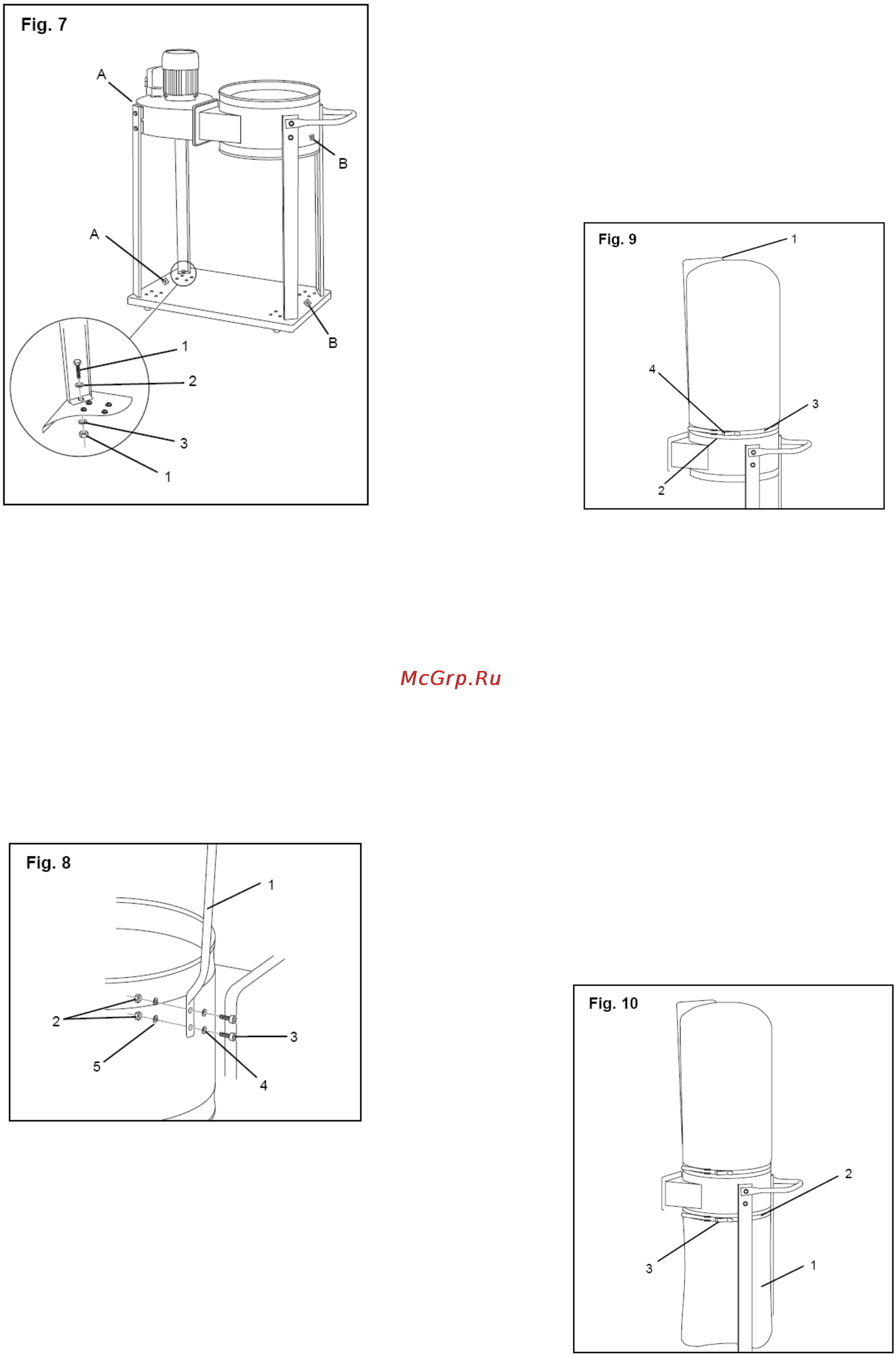

4. Закрепите каждый болт шайбой (4) и
гайкой (5). Закрутите рукой.
5. Повторите шаги 3 и 4, чтобы закрепить
все стойки на основании.
6. Проверьте, ровно ли установлены опо-
ры. Если необходимо, отрегулируйте.
7. Прочно затяните каждый болт.
Крепление опорного штифта матерчато-
го фильтра (Рис. 8)
1. Совместите отверстия на опорном
штифте матерчатого фильтра (1) с двумя ма-
леньким отверстиями сбоку на корпусе
фильтра.
2. Вставьте болт (3) с шайбой (4) в каж-
дое отверстие в опорном штифте и корпусе
фильтра.
3. Закрепите каждый болт с помощью
шайбы (5) и гайки (2) с внутренней стороны
корпуса фильтра.
Установка матерчатого фильтра (Рис. 9)
Во время работы вытяжной установки
тканевый фильтр пропускает воздух, а пыль
оседает в полиэтиленовом мешке для сбора
опилок.
1. Подвиньте петлю вверху мешочного
фильтра
Зацепите петлю матерчатого фильтра на
крюк наверх опорного штифта матерчатого
фильтра (1).
2. Установите мешок таким образом, что-
бы открытая сторона совпадала с краем кор-
пуса фильтра (2).
3. Пропустите обжимное кольцо (3) в паз
мешка и вокруг корпуса фильтра. Убедитесь,
что обжимное кольцо находится внутри меш-
ка
4. Обожмите мешок, зафиксировав коль-
цо(4) к одному из крюков и защѐлкните за-
жим.
5. Убедитесь, что обжимное кольцо плотно
сидит вокруг мешка и корпуса. Если необхо-
димо, отрегулируйте.
Установка мешка для сбора опилок (Рис.
10)
Проверьте мешок для сбора опилок перед
каждым началом работы, и если необходимо,
очистите или замените его. Не включайте
вытяжную установку, если мешок для сбора
опилок наполнен.
1. Присоедините мешок для сбора опилок
(1) на нижний край корпуса фильтра.
2. Установите обжимное кольцо (2) по
верхней кромке мешка для сбора опилок и
вокруг корпуса фильтра. Убедитесь, что ме-
шок находится внутри обжимного кольца.
3. Обожмите мешок, зафиксировав коль-
цо(4) к одному из крюков и защѐлкните за-
жим.
4. Убедитесь, что обжимное кольцо плотно
сидит вокруг мешка и корпуса. Если необхо-
димо, отрегулируйте.
