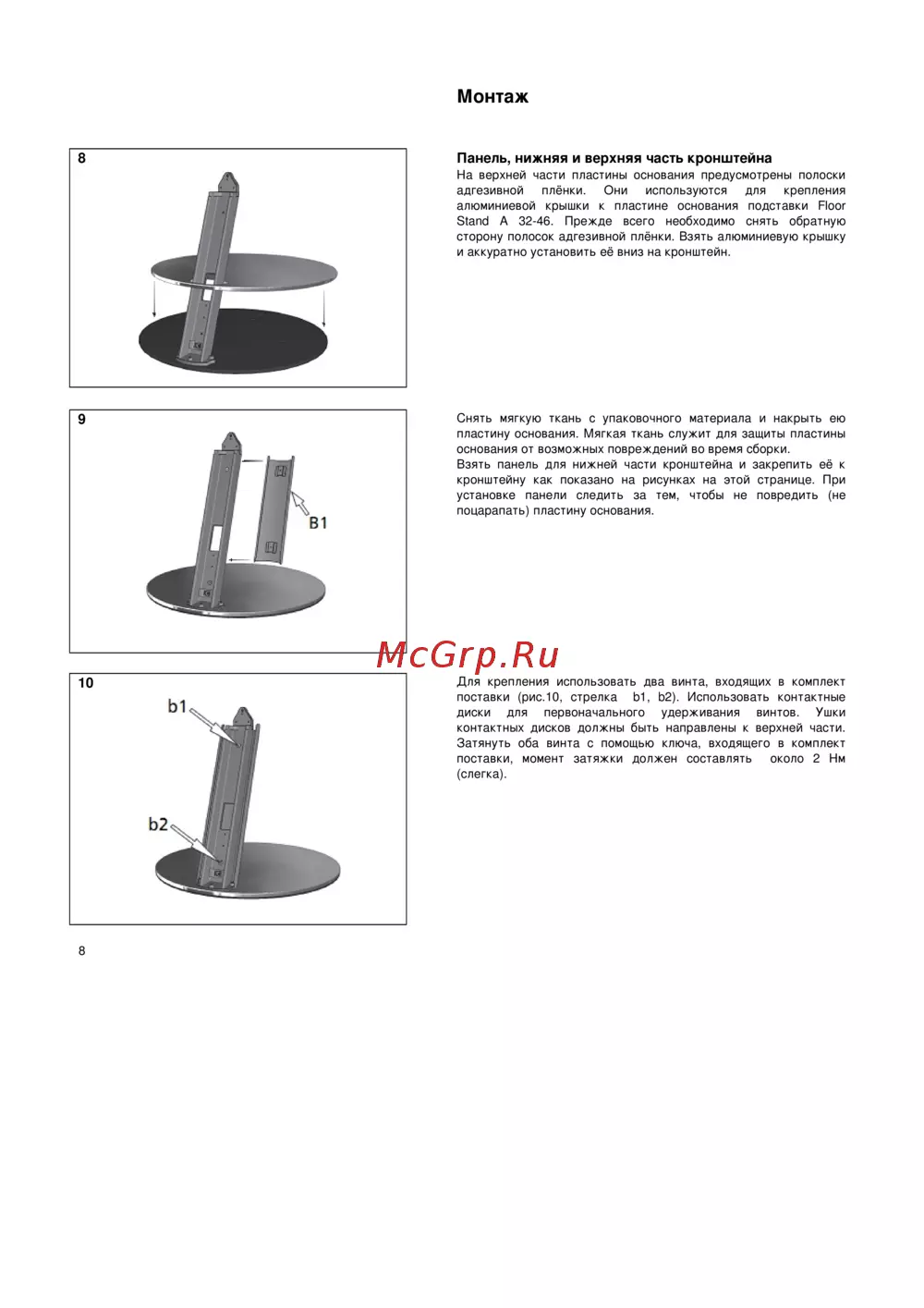

Монтаж

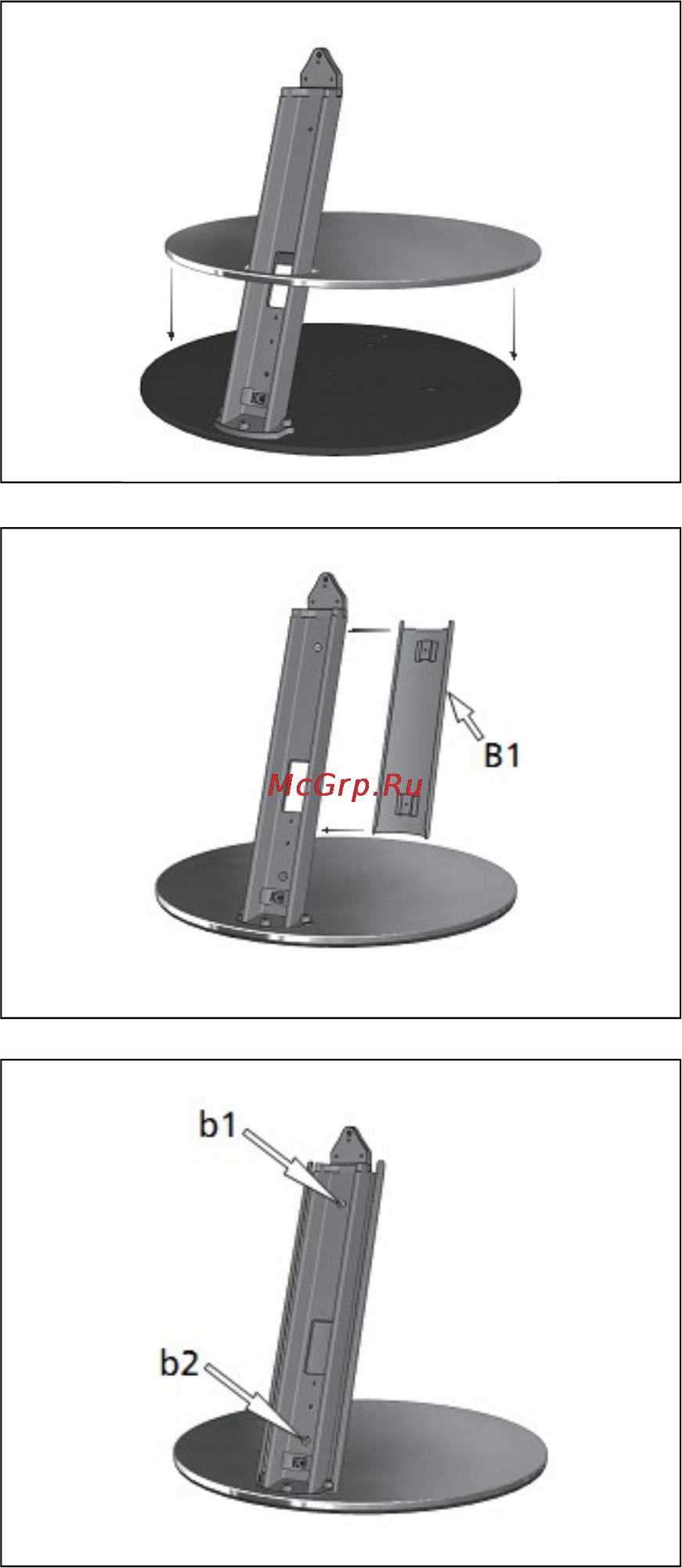

8 Панель, нижняя и верхняя часть кронштейна
На верхней части пластины основания предусмотрены полоски
адгезивной плёнки. Они используются для крепления
алюминиевой крышки к пластине основания подставки Floor
Stand A 32-46. Прежде всего необходимо снять обратную
сторону полосок адгезивной плёнки. Взять алюминиевую крышку
и аккуратно установить её вниз на кронштейн.
9
Снять мягкую ткань с упаковочного материала и накрыть ею
пластину основания. Мягкая ткань служит для защиты пластины
основания от возможных повреждений во время сборки.
Взять панель для нижней части кронштейна и закрепить её к
кронштейну как показано на рисунках на этой странице. При
установке панели следить за тем, чтобы не повредить (не
поцарапать) пластину основания.
10
Для крепления использовать два винта, входящих в комплект
поставки (рис.10, стрелка b1, b2). Использовать контактные
диски для первоначального удерживания винтов. Ушки
контактных дисков должны быть направлены к верхней части.
Затянуть оба винта с помощью ключа, входящего в комплект
поставки, момент затяжки должен составлять около 2 Нм
(слегка).
