Polaris PSF 40G [5/9] Сборка прибора

Комплектация

- Крестообразная опора – 2 элемента

- Гайка для крестообразной опоры – 4 шт.

- Передний защитный кожух лопастей – 1 шт.

- Задний защитный кожух лопастей – 1 шт.

- Лопасти – 2 шт.

- Гайка для защитного кожуха лопастей – 1 шт.

- Моторный блок в сборе – 1 шт.

- Стойка – 1 шт.

- Декоративное кольцо – 1 шт.

- Инструкция по эксплуатации – 1 шт.

Сборка прибора

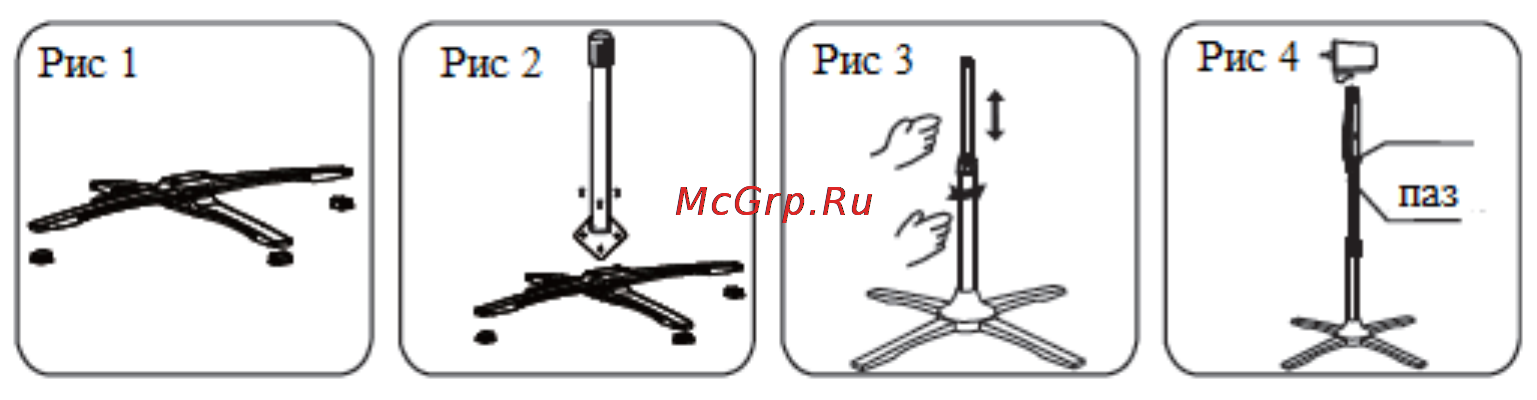

- Поместите нижнюю трубку (стойку) на крестообразную опору, совместив основание стойки и

отверстие в центре опоры. Закрепите с помощью входящих в комплект винтов (Рис 1, 2).

- Ослабив кольцо регулировки высоты, отрегулируйте высоту стойки. Затем затяните кольцо (Рис

3).

- Ослабив винт сзади корпуса вентилятора, установите корпус вентилятора на внутреннюю трубку,

совместив винт с пазом в кольце. Зафиксируйте корпус на стойке, завинтив винт. (рис 4).

- Снимите пластиковую гайку и колпачок со стержня, расположенного в передней части

электродвигателя. Установите задний защитный кожух и закрутите пластиковую гайку (Рис 5).
