Примечания:

• Использование кабеля S-VIDEO позволяет

получить более качественное изображение.

• Перед подключением убедитесь в том, что на

Вашем телевизоре установлена минимальная

громкость. Если Вы забудете понизить

громкость, это может привести к повреждению

Ваших динамиков.

• Вставляйте штекеры кабелей ввода/вывода AV/

S в гнезда под прямым углом: в противном

случае возможно повреждение разъемов.

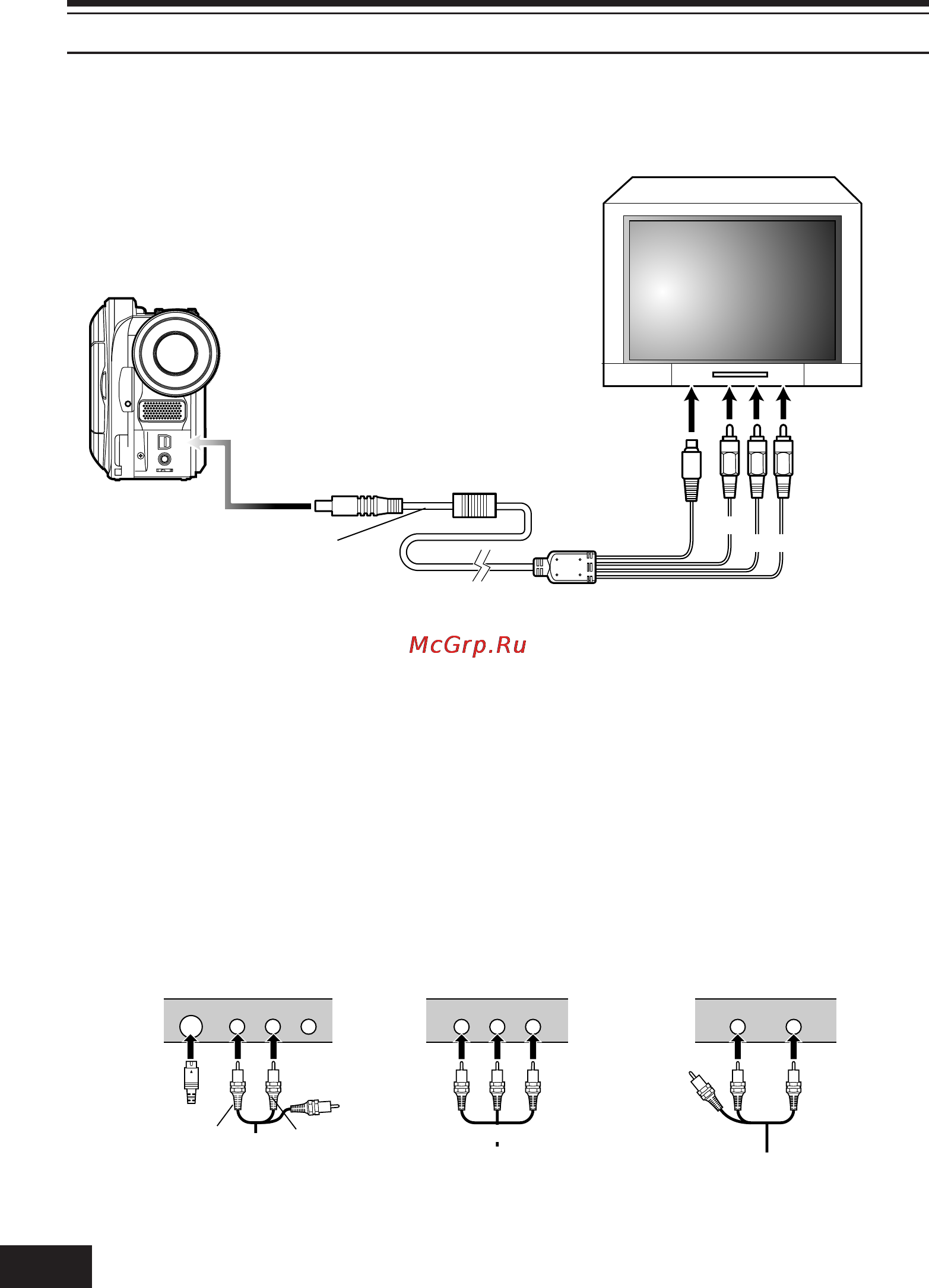

Просмотр на экране телевизора

Подключение к телевизору

Воспользуйтесь полученным в комплекте кабелем ввода/вывода AV/S для подключения

видеокамеры DVD к телевизору следующим образом:

A/V

MIC

К гнезду входа/выхода AV

Кабель ввода/вывода

AV/S (придагается)

Желтый

Белый

К гнезду входа S-VIDEO*

К гнездам

аудио/видео

входа

Красный

* Если Ваш телевизор оборудован гнездом входа S-VIDEO, Вы можете подключить к

нему кабель S-VIDEO.

S-VIDEO VIDEOAUDIO

VIDEOAUDIO

Стереофонического

типа с гнездом S-VIDEO

Стереофонического

типа

Монофонического

типа

Красный

Белый

Красный

ЖелтыйБелый

Белый

Желтый

123
