больше, чем выше температура двигателя и окружающего воздуха при
использовании бензина или повторить кратковременное нажатие кнопки
регулятора при работе на газе, затем повторить пуск. Включение
электрического стартера производится поворотом ключа выключателя поз. 10
(рис.1) в крайнее правое положение «ПУСК». Сразу после пуска двигателя
отпустить ключ выключателя для обеспечения его самовозврата в среднее
положение. При срабатывании защиты поз. 31 (рис. 1) нажать сброс после
остывания автоматического выключателя.
5.6.8. При работе на бензине после прогрева двигателя в течение времени
около 10-40 секунд, в зависимости от начальной температуры, перевести
рычаг заслонки поз. 9 (рис. 1) в крайнее правое положение, если при этом
двигатель работает неустойчиво вернуть рычаг заслонки поз. 9 в прежнее
положение и обеспечить завершение прогрева.
5.6.9. Подключить к разъемам генератора потребители, соответствующие
требованиям раздела 10: «Обеспечение требований безопасности». Полная
(сумма активной и реактивной) мощность всех подключаемых потребителей в
стационарном режиме не должна превышать значений номинальной мощности,
указанных в Таблице 1 п. 3. Не допускается длительное превышение
номинальной мощности более чем на 10% свыше номинального значения.
Включить автоматический выключатель поз. 13 (рис. 1), установив его
рычаг управления в положение «1».
5.7. Остановка генератора.
5.7.1. При работающем генераторе отключить автоматический выключатель
поз. 13 (рис. 1), отсоединить потребители постоянного тока от клемм поз.
16, 17 (рис. 1).
5.7.2. Перевести выключатель двигателя поз. 10, 10А (рис. 1) в
отключенное положение «0» или «СТОП».
5.7.3. Закрыть топливный кран поз. 1 (рис. 1), см. также рис. 4, закрыть
вентиль газового баллона.
Внимание! При нахождении генератора в остановленном состоянии вентиль
(кран) газового баллона должен быть постоянно закрыт!
5.8. Продолжительность работы генератора.
5.8.1. Максимальное время работы генератора без остановки составляет 4
часа. После истечения указанного времени непрерывной работы генератор
следует остановить (п. 5.7). Повторный пуск генератора возможен только
после его полного охлаждения до температуры окружающей среды.
5.8.2. Внимание! Не рекомендуется превышать установленную норму
среднесуточной продолжительности работы генератора: 3 часа в день. Более
интенсивная эксплуатация требует более частой замены смазочного масла и
приводит к резкому сокращению срока службы изделия.
5.9. Особенности эксплуатации при пониженной температуре.
5.9.1. В случае эксплуатации генератора при температуре окружающей среды
ниже 0ºС рекомендуется перед запуском выдержать его в теплом помещении в
течение времени, необходимого для прогрева всех его частей.
Внимание! Частые пуски и остановы генератора при наличии наледи в
камерах двигателя и карбюраторе могут привести к преждевременному износу
изделия.
5.9.2. В случае затрудненного пуска с использованием газа при
температурах окружающей среды близких к минимально допустимым значениям
рекомендуется произвести пуск и прогрев до рабочей температуры двигателя
на бензине, затем перейти на газ в соответствии с п. 5.6.2.
6. Средства измерения и индикации, инструмент и принадлежности.
6.1. Наличие и величина напряжения переменного тока индицируется и
измеряется вольтметром поз. 11 (рис. 1).
6.2. Причиной отсутствия напряжения при работающем генераторе может
служить срабатывание автоматических выключателей защиты цепей от
перегрузки поз. 13, 18 (рис. 1). В этом случае следует устранить причину
перегрузки и нажать кнопку или клавишу сброса соответствующего
автоматического выключателя после его остывания.
6.3. Измерение напряжения цепи постоянного тока может быть произведено с
помощью универсальных измерительных приборов, предусматривающих режим
измерения соответствующей величины напряжения постоянного тока.
6.4. Для разрешенного данным руководством пользователю технического
обслуживания применяются только универсальные инструменты и
принадлежности, применение специальных приспособлений не требуется.
Комплект необходимых инструментов и принадлежностей поставляется в
соответствии с разделом 12 настоящего руководства.
7. Маркировка.
Маркировка содержит информацию:
1) Название, логотип и торговую марку;
2) Условное обозначение модели изделия, тип и общие сведения о
двигателе;
3) Номинальную мощность в ед. «В∙А», номинальную частоту переменного
тока в ед. «Гц», напряжение переменного тока в ед. «В».
4) Дату изготовления и серийный номер.
5) Необходимые предупредительные и информационные надписи.
8. Упаковка.
8.1. Генераторные установки помещаются в упаковку в законсервированном
для транспортировки и хранения виде в соответствии с п. 9.7. Топливо и
смазочное масло полностью удалены.
8.2. Упаковка имеет средства защиты против попадания на изделие пыли и
посторонних мелких частиц.
8.3. Упаковочный картон обладает достаточной для погрузки и
транспортировки прочностью. Упаковка предусматривает средства защиты от
вибрации, пыли и влажности воздуха до 80%.
8.4. Комплект документации, помещаемый внутри упаковки с изделием или
передаваемый покупателю (заказчику) отдельно:
- отметка технического контроля,
- эксплуатационная документация в соответствии с разделом 12,
- комплектность упаковки.
8.5. Упаковочная маркировка и предупредительные надписи соответствуют
ISO 780-1997.

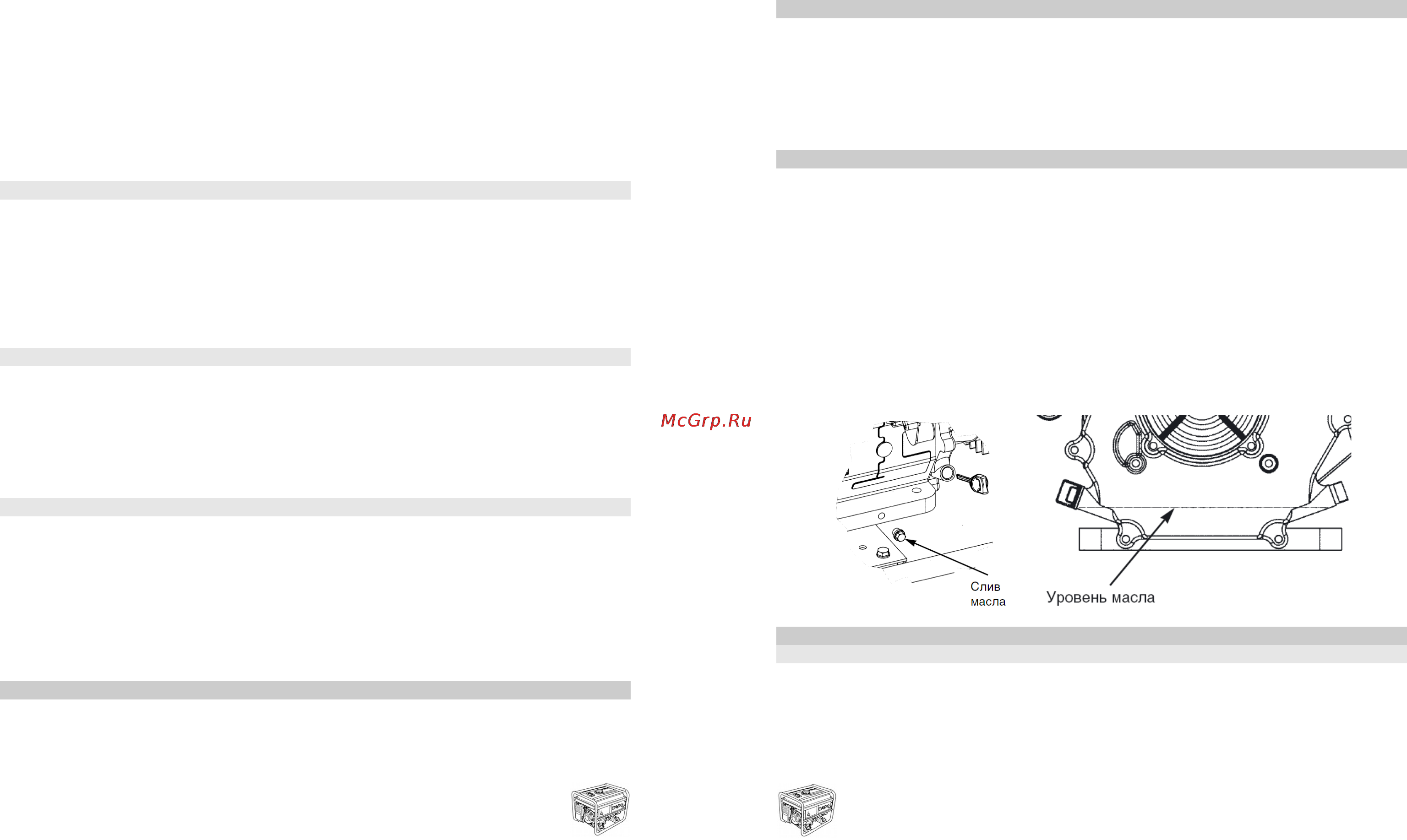

Рис. 5. Рис. 6.
9. Техническое обслуживание (ТО). Консервация.
9.1. Перечень операций необходимого технического обслуживания:
- проверка и восстановление уровня масла,
- проверка и замена свечи зажигания,
- обслуживание воздушного фильтра,
- обслуживание топливных фильтров бака и крана подачи бензина,
- проверка утечек бензина, газа и масла.
- замена масла.
DY5000L,DY6500L/LX DY5000L,DY6500L/LX
