Loewe Rotation Unit Floor I 40-55 71524B00 [21/55] Руководство по монтажу

Table Stand/Floor Stand/Rotation Unit

- 15 -

Руководство по монтажу

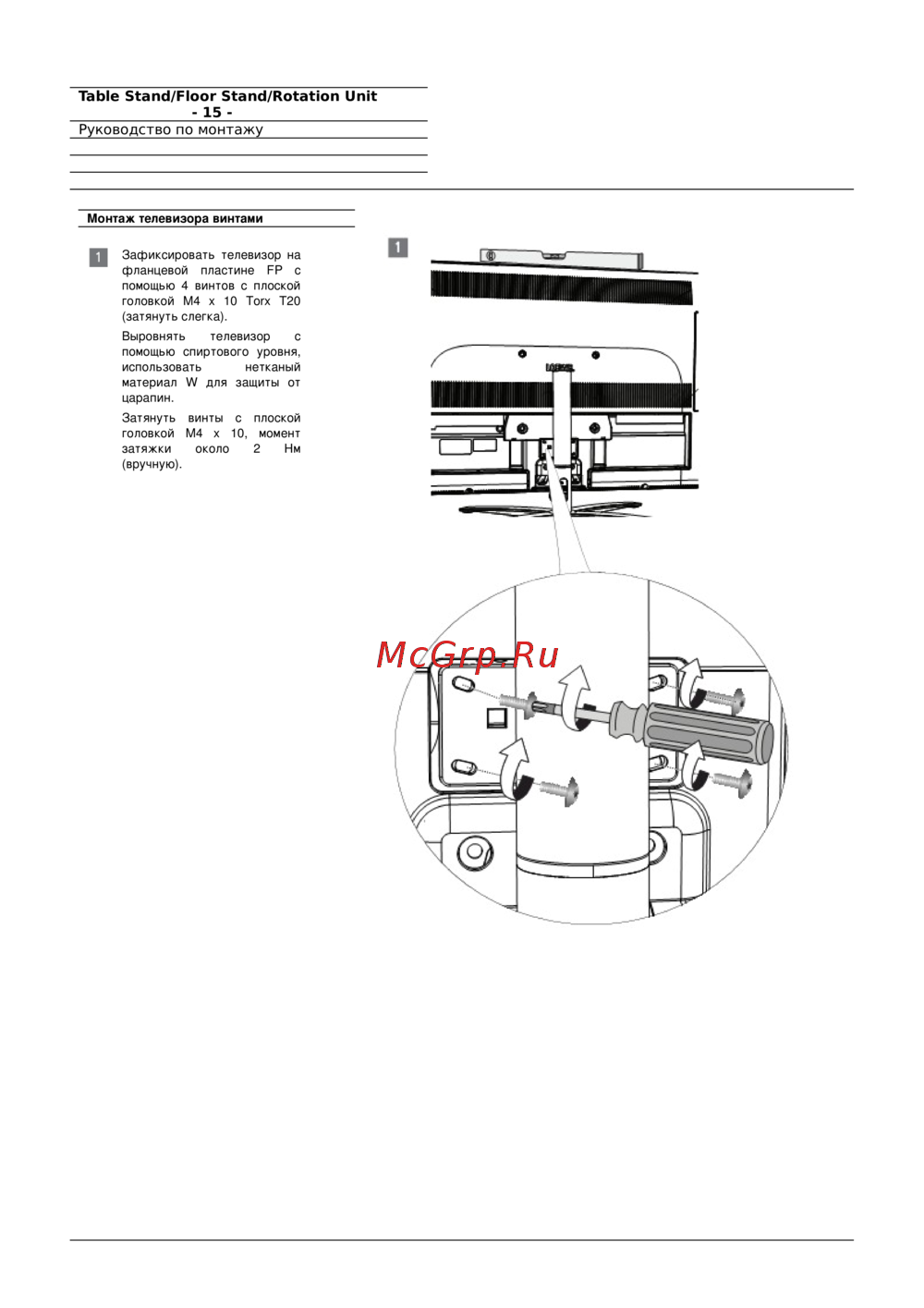

Монтаж телевизора винтами

Зафиксировать телевизор на

фланцевой пластине FP с

помощью 4 винтов с плоской

головкой M4 x 10 Torx T20

(затянуть слегка).

Выровнять телевизор с

помощью спиртового уровня,

использовать нетканый

материал W для защиты от

царапин.

Затянуть винты с плоской

головкой M4 x 10, момент

затяжки около 2 Нм

(вручную).
