Soundmax SM-CCR3703 Black [12/30] Для подключений без разъемов iso внимательно проверьте все провода перед подключением неправильное подключение может привести к повреждениям изделия обрежьте разъем подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей

2. Для подключений без разъемов ISO внимательно проверьте все провода перед

подключением, неправильное подключение может привести к повреждениям

изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру

питания батареи в соответствии с приведенной таблицей.

Номер Функция

Разъем A Разъем B

Тыл. прав. динамик(+)/Фиолетовый -

Тыл. прав. динамик(-)/Фиолетовый-

черный

Фронт. прав. динамик(+)/Серый -

Фронт. прав. динамик(-)/Серый-

черный

Питание 12В (+)/Желтый

Фронт. лев. динамик(+)/Белый Питание антенны/Синий-белый

Фронт. лев. динамик(-)/Белый-

черный

Подсветка панели/Оранжевый-белый

Тыл. лев. динамик(+)/Зеленый Зажигание/Красный

Тыл. лев. динамик(-)/Зеленый-

черный

Заземление/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления

дополнительным усилителем.

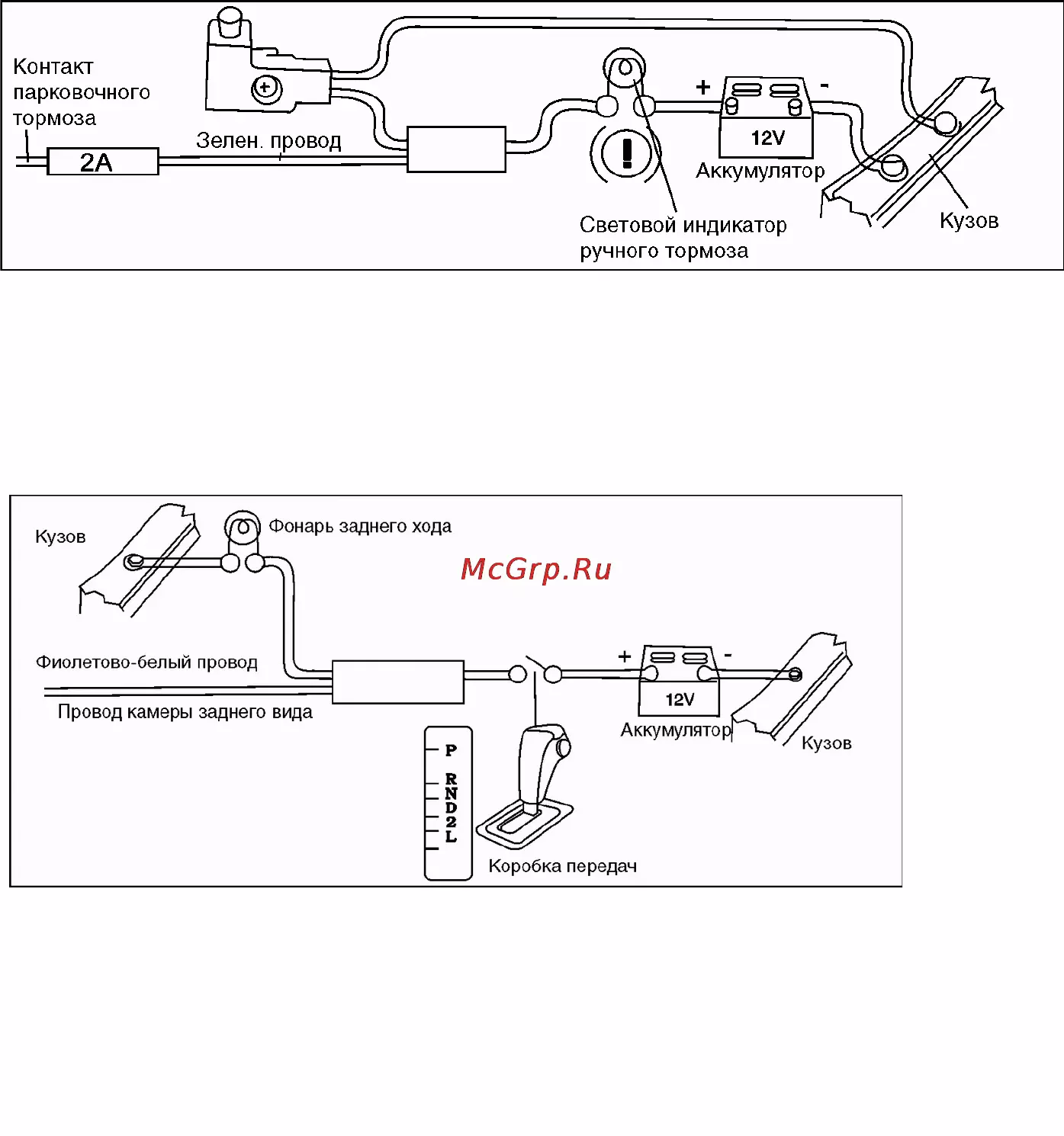

Подключение парковочного провода
