 Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения сети

напряжению, на которое рассчитан аппарат.

 Аппарат должен подключаться только к трехфазной сети, сетевой кабель аппарата имеет три контакта для

подсоединения к сети и четвертый, зеленого или желтого цвета, для подсоединения к контакту заземления.

 Подсоедините контакты сетевого кабеля к стандартной вилке, рассчитанной на максимальный потребляемый

аппаратом ток. Обратите внимание на то, что к заземляющему контакту подсоединяется провод желтого или

зеленого цвета.

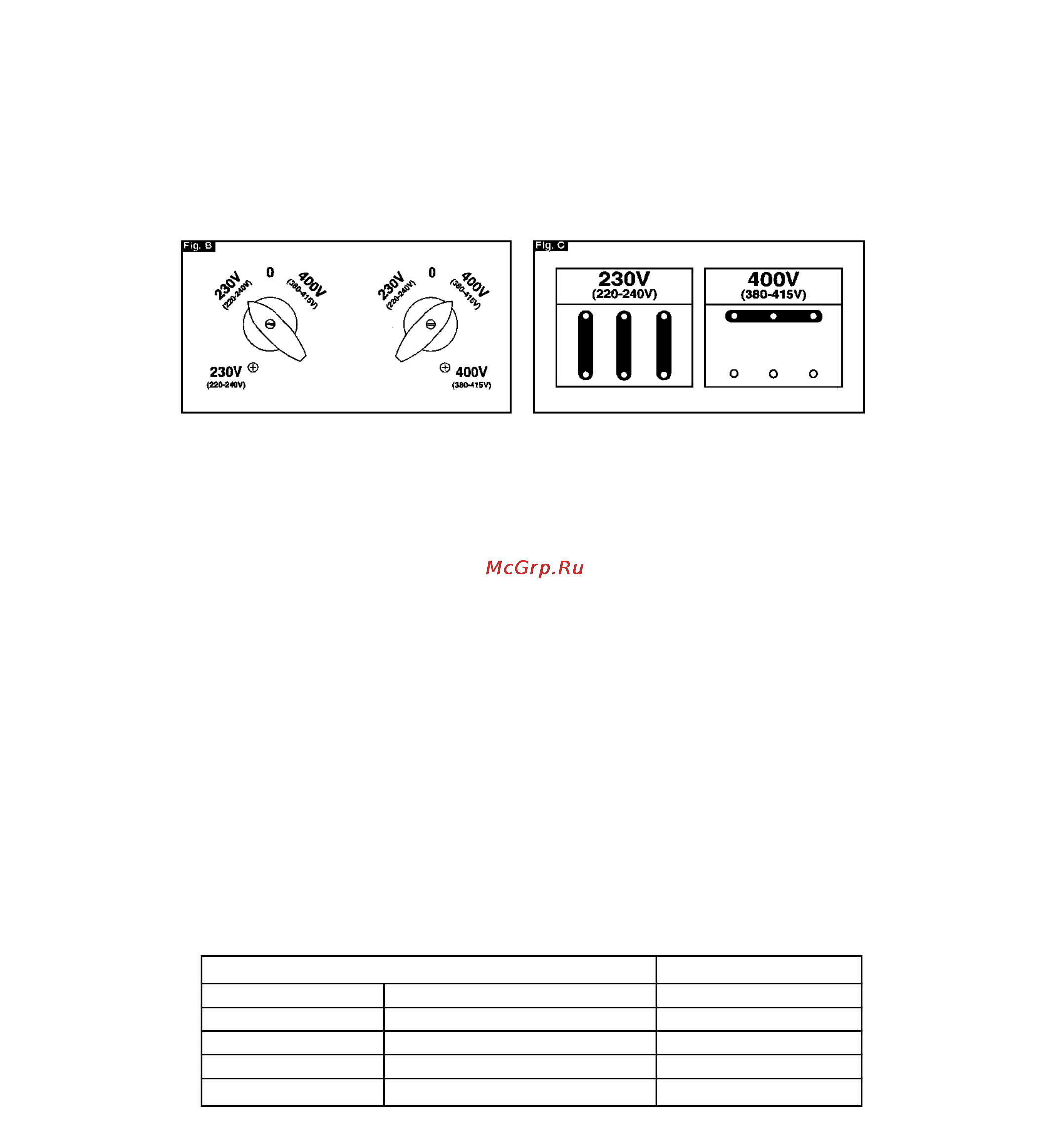

 Установите ограничительный винт на переключателе сетевого напряжения в соответствии с напряжением

сети.(рис.В). Для моделей, обеспечивающих ток сварки 450 - 500 А, коммутация сетевого напряжения

осуществляется внутри корпуса, доступ к коммутатору возможен после снятия соответствующей панели

(рис.С).

 Вилку необходимо подключать к стандартной сетевой розетке, оборудованной плавким или автоматическим

предохранителем, рассчитанным на потребляемый аппаратом ток.

 Обратите внимание на то, чтобы заземляющий контакт розетки сети был надежно подключен к заземлению.

Внимание! Несоблюдение вышеперечисленных требований приводит к тому, что защита класса 1 становится

неэффективной, что может привести к повреждению аппарата, травмам или нанесению материального ущерба.

В этом случае производитель снимает с себя гарантийные обязательства и не несет никакой ответственности за

травмы и нанесенный ущерб.

 Следующая таблица показывает номинал предохранителя в Амперах при максимальном потребляемом токе и

номинальном напряжении сети:

Номинальное напряжение трехфазной сети,

Максимальный ток

=220

=380

max nominal

200

260

360

500

4. Подсоединение сварочных кабелей

При сварке постоянным током кабели подсоединяются следующим образом:

 Электрододержатель к положительной клемме (+).

 «Земля» к отрицательной клемме (-).

ВНИМАНИЕ!

 Обеспечьте хороший контакт сварочных кабелей в клеммах, если этого не сделать, то клеммы будут

нагреваться, вследствие плохого контакта, быстро износятся и выйдут из строя, кроме того, это ухудшает

качество шва.

 Длина кабеля заземления и электрододержателя не должна превышать 10 метров. Если все же необходимо

обеспечить большее расстояние между аппаратом и местом сварки, то при увеличении длины сварочного

кабеля в 2 раза увеличивайте его диаметр в 1,5 раза ( например, увеличив длину с 10 до 20 метров, диаметр

кабеля необходимо увеличить с 16 до 25 мм. ). Строго запрещается использование сварочных кабелей длиной

более 30 метров.
