Gorenje Simplicity2 GKTG6SY2W [10/20] Подключение варочной панели к газу

обозначенной символом заземления.

• Присоединительный кабель обязательно проложите через зажим,

предотвращающий избыточное натяжение кабеля.

• После подключения включите все конфорки на 3 минуты, чтобы проверить

их работу.

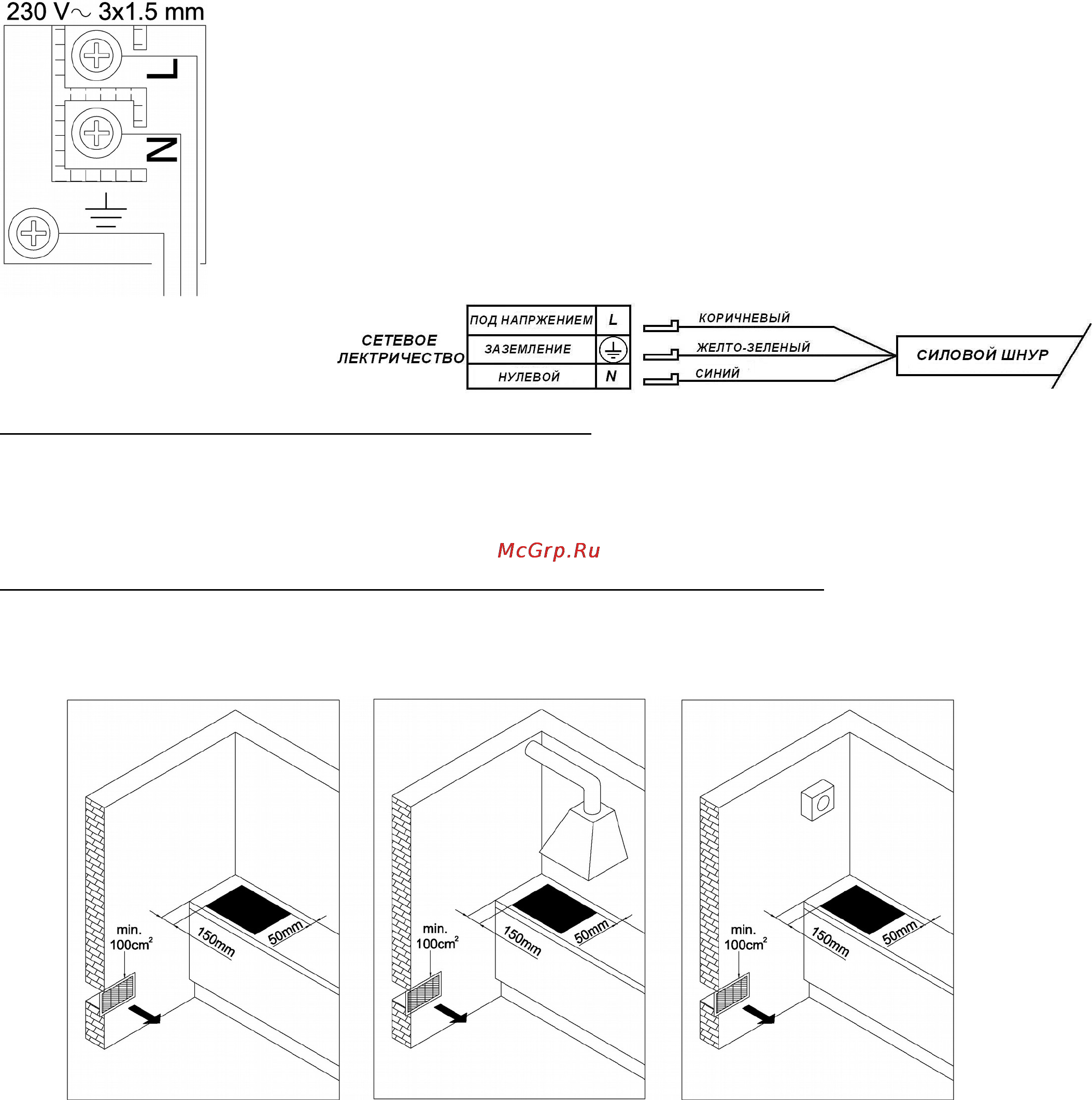

Схема подключения

• Неправильное подключение может привести к повреждению деталей

прибора. В этом случае вы теряете право на гарантийное обслуживание!

• Перед подключением необходимо проверить, совпадает ли напряжение,

указанное в заводской табличке, с фактическим напряжением в сети.

Присоединительное напряжение в сети специалист должен проверить с

помощью измерительного прибора!

• Присоединительный кабель с задней стороны прибора проложите таким

образом, чтобы он не касался задней стенки варочной панели, так как во

время работы прибора она нагревается.

Для подключения могут использоваться:

• тип H05RR-F — резиновые соединительные кабели с желто-зеленым

защитным проводом,

• тип H07RN-F — резиновые соединительные кабели с желто-зеленым

защитным проводом.

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ К ГАЗУ

• Прибор должен быть установлен и подключен в соответствии с действующими предписаниями. Особое

внимание обратите на обеспечение достаточной вентиляции! Перед подключением и использованием

прибора внимательно прочитайте инструкцию.

• Перед подключением убедитесь, что местные условия подключения (вид и давление газа) соответствуют

настройкам прибора.

Категории и типы газа, которые могут использоваться, приведены в таблице 1.

• Параметры настройки газа прибора указаны в заводской табличке.

• Прибор не предназначен для подключения к трубам для отвода продуктов сгорания (например, дымоход).

• Прибор должен быть установлен и подключен в соответствии с действующими предписаниями по

подключению. Особое внимание необходимо обратить на требования к вентиляции помещений.

Процесс подключения

• Подключение к источнику газа производится в соответствии действующими

предписаниями и условиями подключения местного газоснабжающего

предприятия.

• С нижней стороны прибора расположена трубка газопровода для

подключения к источнику газа с внешней резьбой ISO7-1 R1/2.

• В комплекте прибора прилагается переходник для сжиженного газа,

конический переходной разъем с наружной резьбой и неметаллическая

прокладка.
