11
Voorzorgsmaatregelen
Voorbereidingen

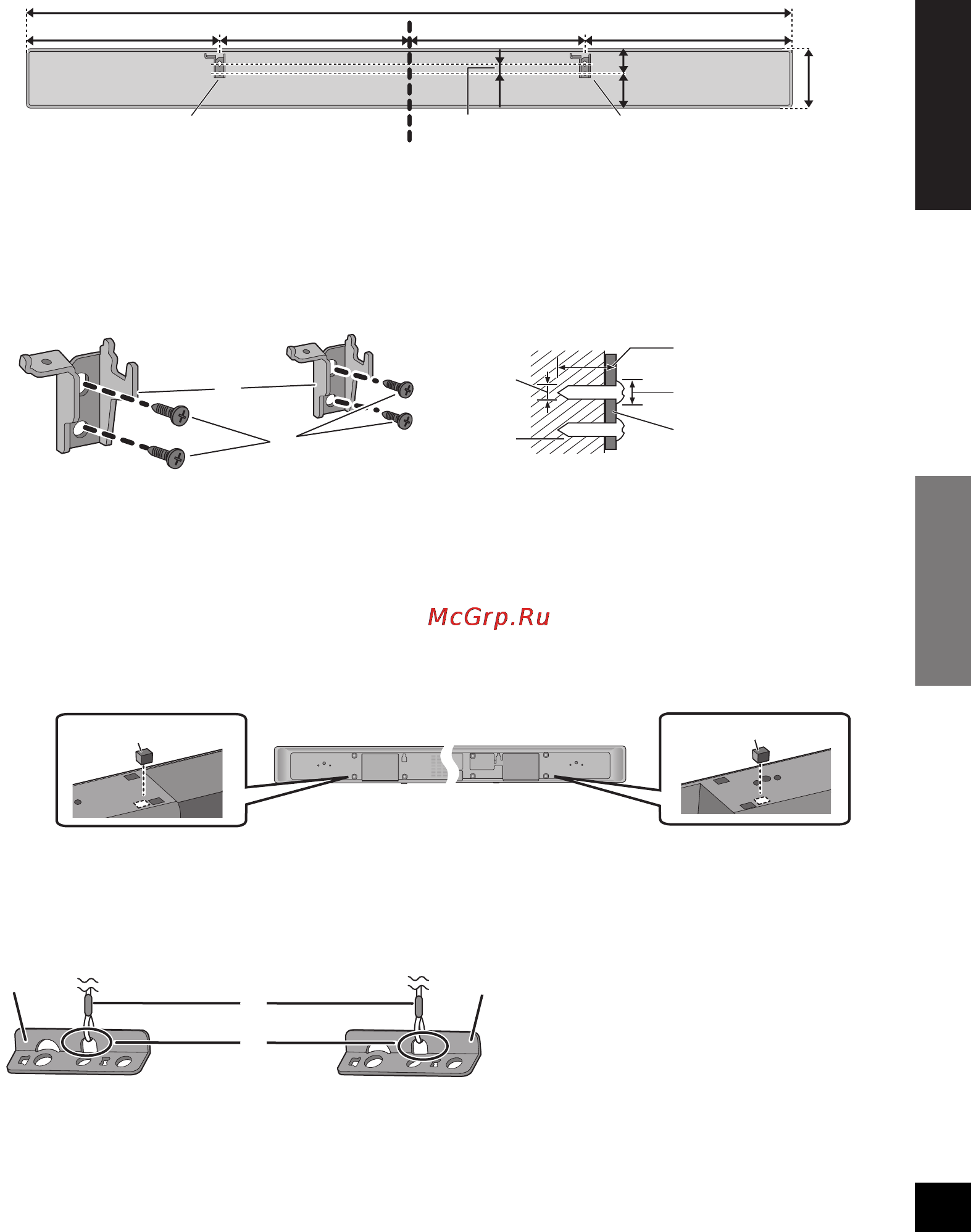

1 Gebruik onderstaande maten om de posities van de schroeven op de muur
te vinden.
Zet het apparaat op een plaats met minstens 50 mm vrije ruimte erboven. Gebeurt dat niet, dan kan het zijn dat u niet bij de
knoppen op het apparaat kunt komen.
2 Bevestig de muurmontage-haken aan de muur.
De positie op de muur waar de schroef naar binnen gedraaid moet worden, evenals de schroef zelf, moeten in staat zijn om
meer dan 33 kg te verdragen.
Gebruik een waterpas met luchtbel om er zeker van te zijn dat de posities van de schroeven horizontaal ten opzichte van
elkaar staan.
Houd de schroeven buiten het bereik van kinderen om te voorkomen dat ze deze inslikken.
Bewaar de beugels voor de muurmontage buiten het bereik van kinderen om inslikken ervan te voorkomen.
3 Breng alle benodigde aansluitingen op dit apparaat tot stand. (> 15 tot 18)
Sluit de netvoedingskabel op dit apparaat aan maar sluit deze kabel niet aan op het netstopcontact zolang de installatie niet
voltooid is.
4 Bevestig de achterkantblokjes aan de achterkant van het apparaat.
Bewaar de achterblokjes buiten het bereik van kinderen om inslikken ervan te voorkomen.
5 Bevestig een koord (niet bijgeleverd) aan de 2 veiligheidshouders.
Gebruik een koord dat in staat is een gewicht van meer dan 33 kg te tillen.
Bewaar de veiligheidshouder buiten het bereik van kinderen om inslikken ervan te voorkomen.
A Muurmontage-haak
A Minstens 30 mm
B 4,0 mm
C 7,5 mm tot
9,4 mm
D Muur
E Muurmontage-
haak
B Muurmontage-haak (bijgeleverd)
C Schroeven (niet bijgeleverd)
D Achterkussentjes (bijgeleverd)
252 mm257 mm 233,5 mm 275,5 mm
1018 mm
75 mm
31,5 mm
43,5 mm
12,5 mm
E Veiligheidshouder (bijgeleverd)
F Koord (niet bijgeleverd)
G Rijg een snoer door de gaten.
Raadpleeg de instructies voor het
koord voor details.
11
