L max
L max
9
1
6
4
m
a
x
G 2 1/2"
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Блок электронагревателей трубчатых, именуемый в дальнейшем ТЭНБ, предназначен
для нагрева воды ( Р , J и Х ) и масла ( Z ).
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ ЭНЕРГОЭФФЕКТИВНОСТИ
2.1. Тип блока нагревателей – ТЭНБ _____________________________, где
- первые цифры - номинальная потребляемая мощность, кВт;
- буква – условное обозначение нагреваемой среды: Р – вода, оболочка из углеродистой
стали, J - вода, оболочка из нержавеющей стали, Х - вода, оболочка из меди; Z – масло;
- вторые цифры - номинальное напряжение, В.
2.2. Сопротивление изоляции в холодном состоянии - 0,5 МОм, не менее.
2.3. Блок электронагревателей выдерживает давление 1,18∙10
5
Па.
3. КОМПЛЕКТНОСТЬ
3.1. Блок нагревателей.
3.2. Паспорт (на партию ТЭНБ, одновременно направляемую потребителю).
3.3. Упаковочный лист.
4. УСТРОЙСТВО
4.1. Блок электронагревателей представляет собой один ТЭН или группу ТЭН,
смонтированных в резьбовом или плоском фланце.
4.2. Для подключения к электрической цепи может служить любая пара выводов ТЭН, не
соединенная между собой.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Запрещается проводить осмотр или ремонт ТЭНБ, находящегося под напряжением.
5.2. Корпус резервуара, куда устанавливается ТЭНБ, должен быть надежно заземлен.
6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
6.1. ТЭНБ с маркировкой «Z» могут быть использованы для нагрева воды.
Электронагреватели должны полностью находиться в рабочей среде.
6.2. При эксплуатации температура на корпусе ТЭНБ не должна превышать:
- для среды Z - температуры вспышки масла;
- для среды Р и J - 100С.
6.3. Перед монтажом ТЭНБ необходимо:
- удалить с корпуса ТЭН и фланца смазку;
- по мере необходимости протереть контактные стержни и втулки от грязи и пыли;
- проверить сопротивление изоляции, величина которого должна соответствовать п. 2.2.
6.4. Если после транспортировки, хранения или длительного нерабочего состояния в
процессе эксплуатации сопротивление изоляции ТЭН уменьшилось ниже допустимой величины,
указанной в п. 2.2, то их необходимо высушить при температуре 120С или путем подключения
на 1/3 номинального напряжения до восстановления сопротивления изоляции в течение не более
6 часов.
6.5. При монтаже следует руководствоваться “Правилами устройств электроустановок”.
Тип блока Рис.1 Рис.2
Кол. ТЭН
в блоке
Мощность,
кВт
L max,
мм
Кол. ТЭН
в блоке
Мощность,
кВт
L max,
мм
ТЭНБ 1,6 Р 220 1 1,6 425 1 1,6 250
ТЭНБ 3,15 Р 220/380 1 3,15 260
ТЭНБ 4,5 Р 220/380 3 4,5 425 3 4,5 250
ТЭНБ 6 Р 220/380 3 6 425 3 6 300
ТЭНБ 9,45 Р 220/380 3 9,45 600 3 9,45 400
ТЭНБ 12 Р 220/380 3 12 600 3 12 500
Примечание –
1. В условиях поставки нагреватели в ТЭНБ мощностью 3…12 кВт соединены перемычками
параллельно на рабочее напряжение 220 В. При монтаже допускается одну перемычку
отсоединить для подключения к трехфазной сети 380 В (соединение Y).
2. Возможно изготовление ТЭНБ с фланцами и электронагревателями другой конструкции.

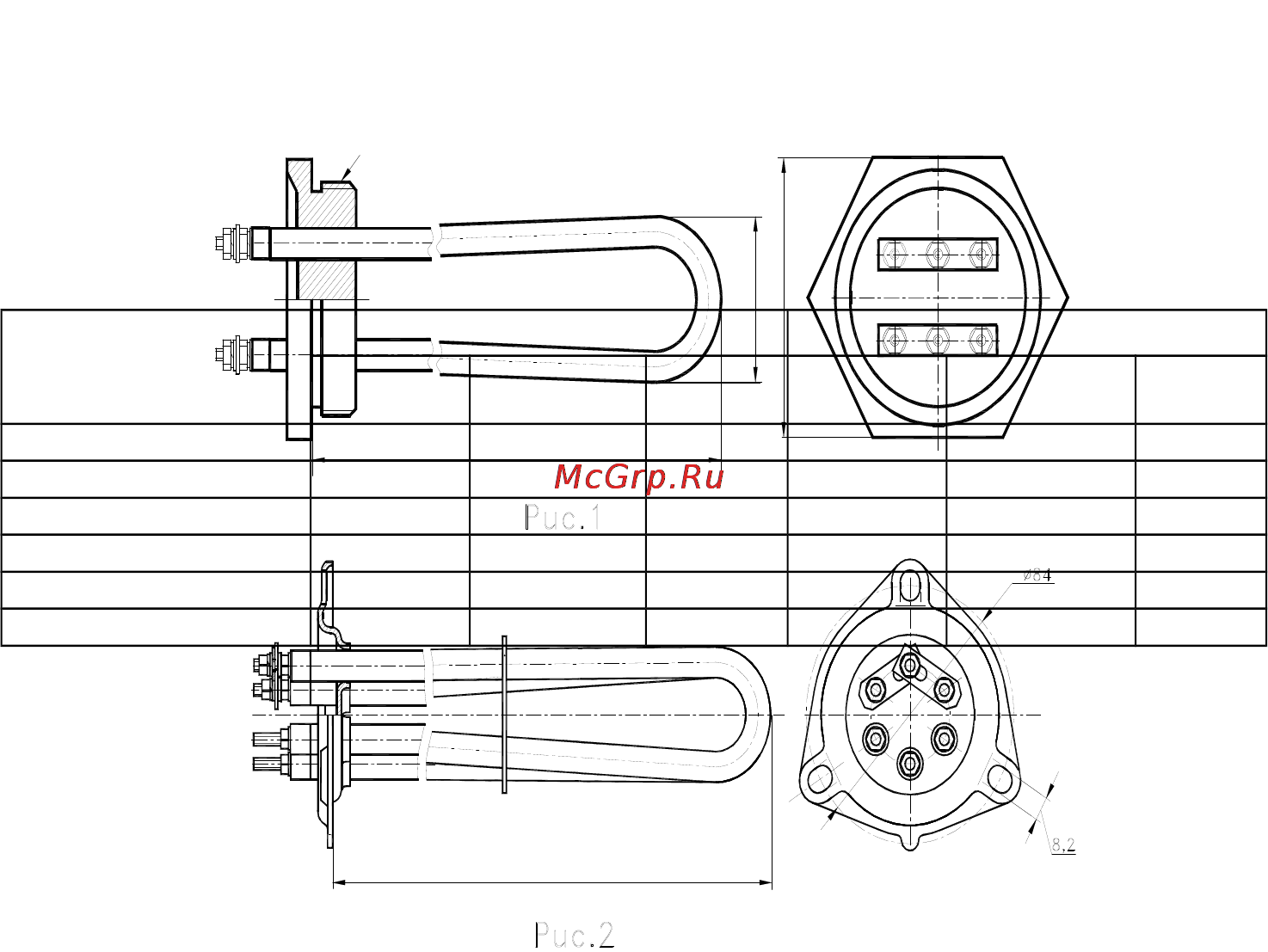

Блок электронагревателей ТЭНБ
Габаритный чертеж
