Рис.3 Схема подключения электрокотла в систему отопления

6.8. Монтаж внутри электрокотла выполнен проводом ПРКА ТУ 16-505.317-76, теплостойкостью

минус 60 плюс 180 градусов Цельсия. После монтажа произведите проверку сопротивления изоляции

монтажа токоведущих частей, которое должно быть не менее 2 МОм. В случае снижения сопротивления

изоляции ниже указанного уровня следует просушить нагреватель при температуре 120…150С в течение

4…6 часов или включив его на 1/4 от номинального напряжения( на50÷60В).

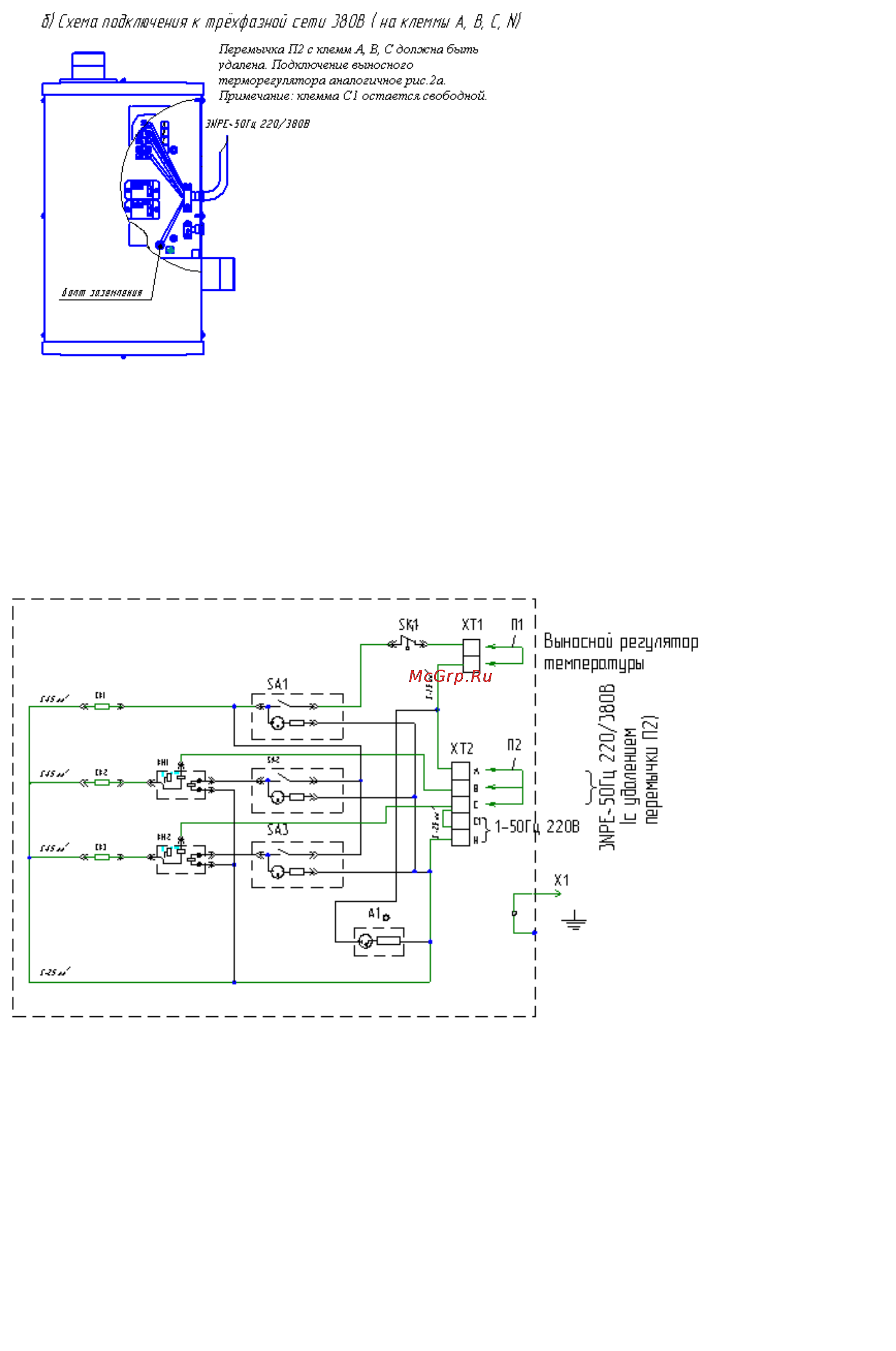

Рис.4 Схема электрическая принципиальная

А1 – арматура светосигнальная;

SK1 – капиллярный терморегулятор;

ХТ1 – колодка клеммная;

ХТ2 – колодка клеммная;

Х1- элемент конструкции заземления;

SA1, SA2, SA3 – выключатели клавишные;

КМ1, КМ2 – электромагнитные реле;

П1 – перемычка (ставится при отсутствии выносного регулятора температуры). При применении выносного регулятора

температуры данная перемычка должна быть снята.

ЕК1, ЕК2, ЕК3 – ТЭН

П2 – перемычка (при подключении к однофазной сети 220В/50Гц. При подключении к трехфазной цепи перемычка

удаляется.
