водонагревателей в системе больше одного ставится пробковый кран или задвижка на обратной линии к

каждому водонагревателю.

6.4. Заполнить теплоносителем предварительно промытую систему отопления и проверить

герметичность всех соединений, при необходимости произвести подтяжку резьбовых соединений.

Проверить наличие теплоносителя в расширительном бачке.

6.5. Питание пульта управления производится от трехфазной сети 380 В, однако, допускается и

однофазное питание для ЭВП-6М, ЭВП-9М что определяет квалифицированный специалист в

зависимости от состояния питающей сети, электросчетчика и т.д. Подключение к электрической сети

следует произвести через устройство защитного отключения (УЗО) или входной автоматический

выключатель, рассчитанный на силу тока в соответствии с мощностью водонагревателя.

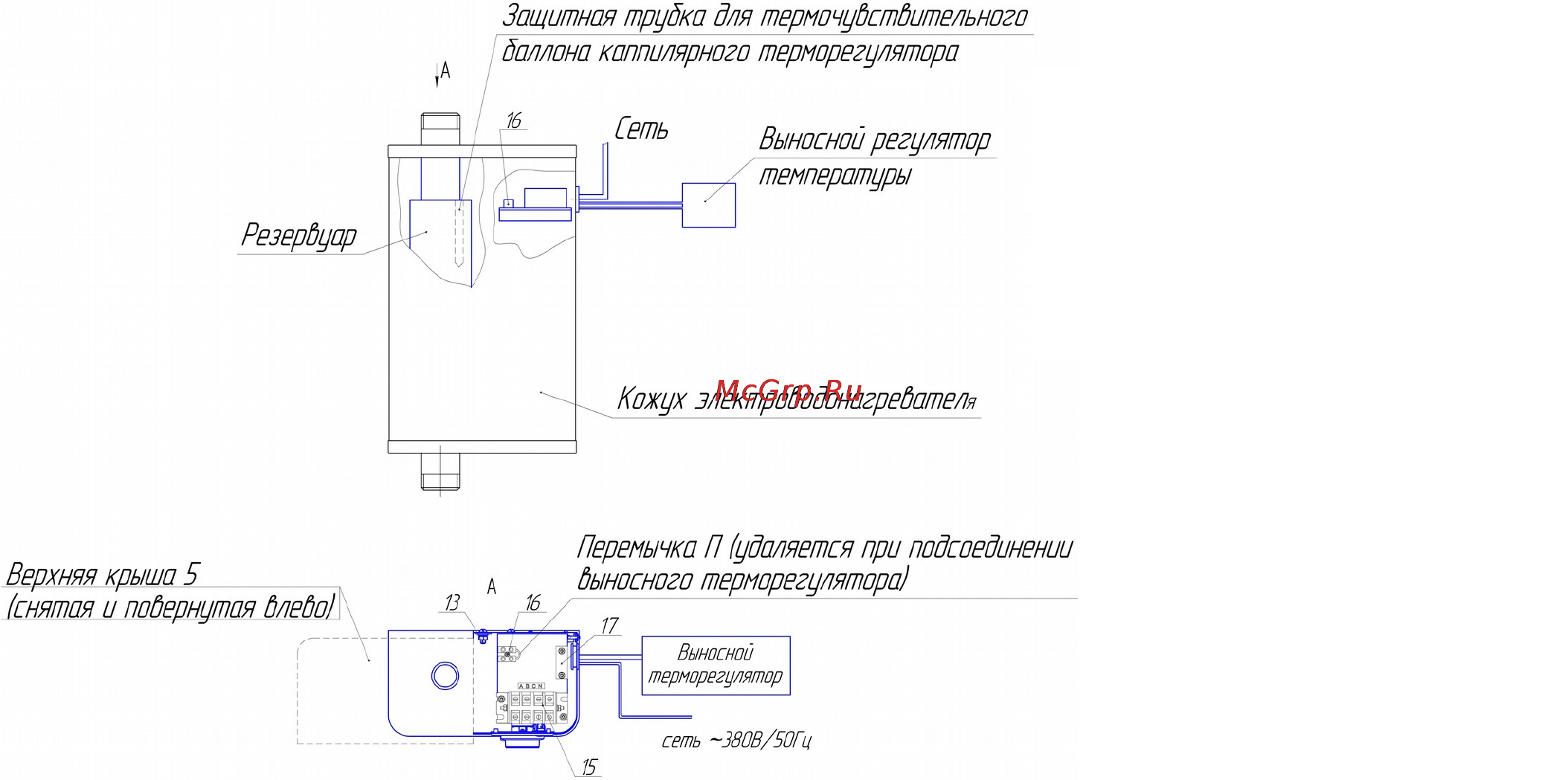

Рис.2 Схема электромонтажная

Для подключения к электросети необходимо:

- снять верхнюю крышку 5 (см.рис.1) и повернуть ее влево, освобождая пространство над

клеммными колодками 15 и 16;

- подвести кабель сети на клеммы А, В, С, N клеммной колодки 15 (см. рис.2), желто-зеленную жилу

заземления закрепить на заземляющий болт 13 (см.рис.1). Сечение жил кабеля не менее 2,5мм

;

- при применении выносного терморегулятора необходимо снять с клеммной колодки 16 перемычку

П и подвести на эти клеммы провода от выносного терморегулятора (в комплект поставки не входит);

- кабель закрепить под хомут 17;

- установить на место верхнюю крышку 5, обращая внимание на отсутствие вырывания проводов и

наличия термочувствительного баллона капиллярного терморегулятора в защитной трубке электрокотла.

6.6. Установку УЗО или автоматического выключателя следует произвести в том же помещении

неподалеку от водонагревателя.

Примечание: Предприятие – изготовитель

поставку водонагревателей производит

без выносного регулятора температуры.

Потребитель самостоятельно приобретает

в розничной сети выносной регулятор

температуры с подключением согласно п.

6.7.
