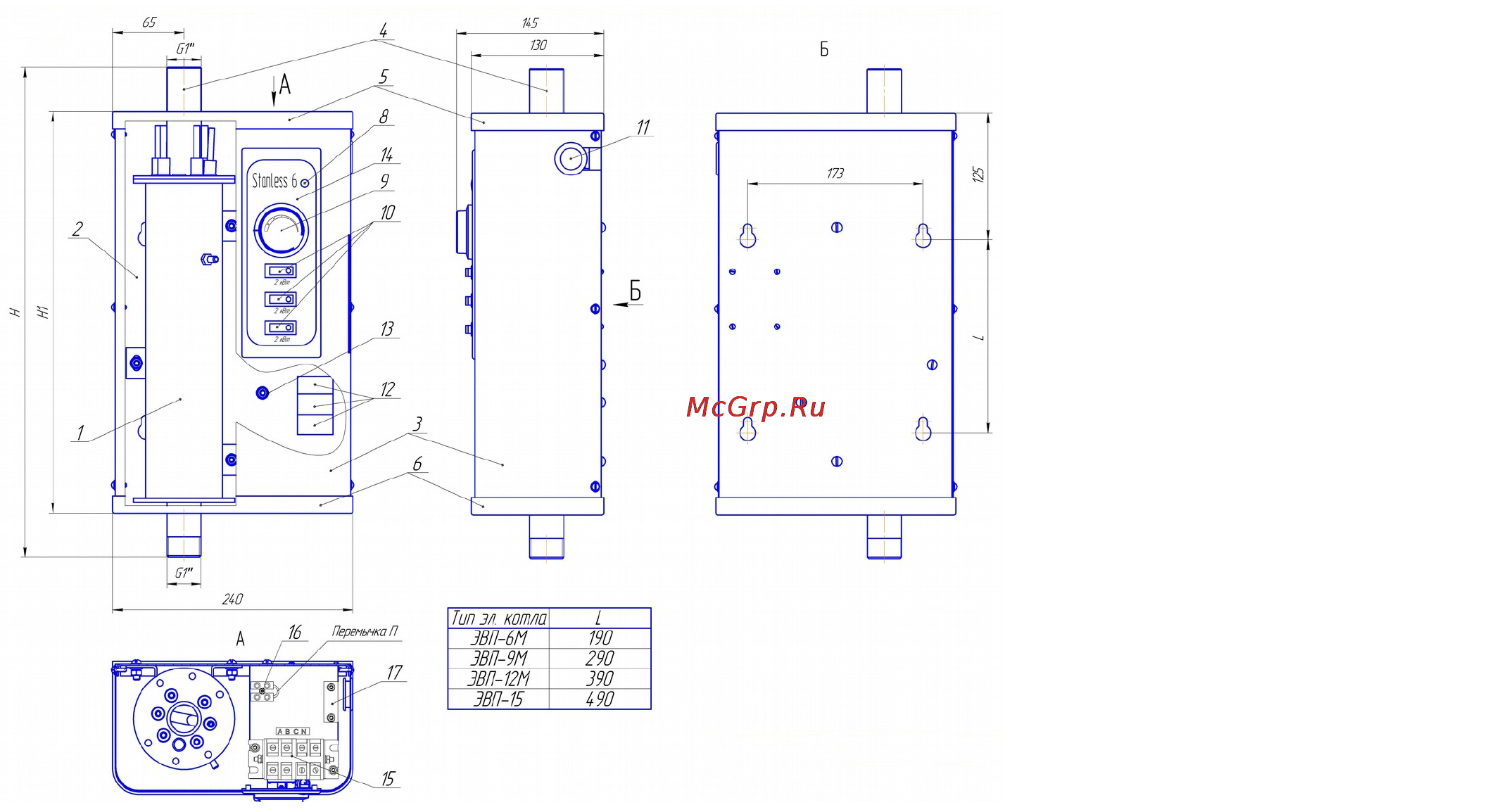

Рис.1 Электроводонагреватель
6. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ
6.1. Монтаж электрокотла выполнить таким образом, чтобы к нему был обеспечен доступ для
обслуживания и ремонта. С целью улучшения условий циркуляции воды в системе отопления с
естественной циркуляцией электрокотёл следует установить таким образом, чтобы его нижний патрубок
был нижней точкой отопительной системы (см рис. 3), а расширительный бачок верхней точкой
отопительной системы. Для улучшения обогрева помещений рекомендуется установка в систему
циркуляционного насоса. На рис.3 показано рекомендуемое место установка насоса.
Внимание! До установки электрокотла на место его монтажа необходимо снять верхнюю крышку с
электрокотла и надеть ее на трубопровод, который будет присоединяться к верхнему патрубку, и
временно закрепить на нем. После монтажа электрокотла присоединить крышку к электрокотлу.
6.2. Трубопроводы выполняются из водопроводных труб. Соединение труб может производиться на
резьбе или на сварке. Рекомендуемые диаметры трубопроводов систем отопления с естественной
циркуляцией:
-главного стояка 1 1/2"...2";
-разводящие и сборные магистрали 1 1/4"...1 1/2";
-разводка к радиаторам 3/4"...1".
Рекомендуемые установочные размеры для радиаторов при монтаже системы отопления:
-от стен до радиатора не менее 3 см;
-от пола до низа радиатора не менее 10 см;
-от верха радиатора до подоконника не менее 10 см.
6.3. При разводке труб стояки должны устанавливаться вертикально, а горизонтальные
трубопроводы прокладываться с уклоном для выпуска воздуха из системы. Величина уклона
должна быть не менее 10 мм на 1 пог. метр трубопровода в сторону нагревательного прибора. При числе
1 – резервуар;
2 – основание электрокотла;
3 – кожух;
4 – верхний патрубок;
5 – крышка верхняя;
6 – крышка нижняя;
7 – нижний патрубок;
8 – индикатор включения;
9 – ручка каппилярного регулятора
температуры;
10 – клавишные выключатели;
11 – кольцо защитное для ввода кабеля
питания;
12 – электромагнитные реле;
13 – болт заземления;
14 – панель управления;
15 – клеммная колодка для подвода
питания;
16 – клеммная колодка с перемычкой П
для подсоединения выносного
терморегулятора (при этом перемычка
П - удаляется);
17 – хомут для крепления кабеля.
