1. Общие указания

1.1 Электроконвектор универсальный предназначен для дополнительного обогрева жилых помещений путем

естественной конвекции. Допускается использовать электроконвекторы для обогрева помещения в качестве

основного источника.

1.2 90% тепла конвектор передает путем нагрева проходящего через него воздуха, т.е. конвекцией и лишь 10% -

излучением в окружающее пространство. Этим достигается исключительно равномерное распределение тепла в

отапливаемом помещении, тем самым обеспечивая тепловой комфорт.

1.3 Конвектор рассчитан на продолжительную работу без надзора при соблюдении правил монтажа и

эксплуатации, изложенных в настоящем документе. Климатическое исполнение УХЛ категория размещения 4 по

ГОСТ 15150-69, помещения с невзрывоопасной средой. Степень защиты оболочки IP20 по ГОСТ 14254-96.

1.4 Электроконвекторы с мощности 1,5 кВт и 2 кВт имеют две ступени мощности.

2. Технические требования и показатели энергоэффективности

ЭВУБ-0,5 ЭВУБ-1,0 ЭВУБ-1,5 ЭВУБ-2,0

ЭВУБ-0,5LUX ЭВУБ-1,0LUX ЭВУБ-1,5LUX ЭВУБ-2,0LUX

2.1 Номинальная потребляемая мощность, кВт 0,5 1,0 1,5 2,0

2.2 Расход эл. энергии, кВт/ч 0,5 1,0 1,5 2,0

2.3 Количество ступени мощности - - 0,75/0,75 1,0/1,0

2.4 Напряжение сети, В 220 220 220 220

2.5 Нагреватель: ТЭНР34 А8/0,25 S 110, шт 2

ТЭНР60 А8/0,5 S 110, шт. 2

ТЭНР85 А8/0,75 S 220, шт 2

ТЭНР95 А8/0,95 S 220, шт 2

2.6 Габаритные размеры, мм 485х405х80 640х405х80 995х405х80 995х405х80

2.7 Масса, кг не более 3,5 5,5 7,0 8,0

2.8 Конвектор по классу защиты от поражения эл. током соответствует 1 классу ГОСТ Р 52161.1-2004

Примечание. 1. Передняя панель конвектора в исполнении «LUX» выполнена из зеркальной нержавеющей стали,

боковые панели чёрного цвета.

2. Конкретное исполнение конвектора указано в разделе 9.

3. Комплектность

3.1 Электроконвектор - 1шт.

3.2 Комплект монтажных частей - 1шт. (2 кронштейна, 4 самореза, 2 ножки. Вкладываются в упаковку отдельно)

3.3 Упаковка - 1 шт.

3.4 Руководство по эксплуатации - 1шт.

3.5 Колёсная пара (комплект) – 1 шт. (по отдельному требованию заказчика).

4. Требования безопасности

4.1 Запрещается:

- во избежание возникновения пожара оставлять посторонние предметы на конвекторе или вблизи его,

- накрывать конвектор материей, комплектом одежды и т.п.;

- устанавливать конвектор перед легковоспламеняющимися предметами

- устанавливать конвектор на пластиковые стены

- включать в горизонтальном положении

-допускать к включенному конвектору малолетних детей.

- загораживать конвектор мебелью или шторами. Это нарушает нормальную циркуляцию воздуха в зоне

конвектора.

- использовать конвектор с поврежденными вилкой, розеткой;

- использовать конвектор без заземления (зануления) через боковой контакт розетки;

- снимать кожух при включенной в розетку вилке;

- натягивать или перекручивать шнур, подвергать его нагрузкам;

- устанавливать конвектор непосредственно под розеткой;

- устанавливать конвектор в непосредственной близости от ванн, душа или плавательного бассейна.

4.2 Внимание ! Не допускается эксплуатация конвектора при наличие на нем конденсата или куржака.

4.3 Осторожно ! При работе наружные части имеют высокую температуру.

4.4 При повреждении шнура питания во избежание опасности его должен заменить изготовитель или его агент,

или аналогичное квалифицированное лицо.

4.5 Конвектор рекомендуется эксплуатировать с устройством защитного отключения (УЗО). Допускается

эксплуатация в сетях, имеющих защиты от перегрузки и коротких замыканий.

5. Устройство конвектора

Конвектор (рис.1) представляет собой кожух 1, внутри которого расположены два трубчатых

электронагревательных элемента (ТЭН), на рисунке не показаны. В цепь питания нагревателей включен клавишный

выключатель 4, расположенный на боковой крышке, термовыключатель защиты от перегрева и терморегулятор (на

рисунке не показаны). Индикация включенного в сеть конвектора производится лампочкой клавишного

выключателя. Регулировку температуры воздуха производят терморегулятором, вращая ручку управления 3 по

направлению шкалы. Конвекторы с мощностью 1 кВт и более дополнительно имеют 2 ступени мощности, клавишный

выключатель 4 в этом случае – двухклавишный. Для подключения к питающей сети конвектор оснащен шнуром

питания с вилкой 5. Для установки конвектора на стене предусмотрены кронштейны 6. Для напольного исполнения

предусмотрены ножки- опоры 7 и саморезы 8. По требованию заказчика конвекторы комплектуются колёсными

парами 10, в которую входят опоры колёсные, саморезы и специальные ножки 7, крепящиеся к основанию 9 на 2

самореза каждая. Колёсные опоры крепятся к ножкам 7 на 2 самореза.

5.1 Электрическая схема конвекторов на 0,5кВт; 1,0кВт; показана на рис.2, для 1,5кВт; 2кВт – на рис.3

5.2 Холодный воздух поступает через входную полость внутрь конвектора. Проходя через нагревательный

элемент, воздушный поток нагревается и поднимается вверх, покидая прибор через выходную полость. Корпус

конвектора экранирует излучение нагревательного элемента на окружающие предметы и тем самым увеличивает

конвективную составляющую теплоотдачи.

5.3 Монтаж внутри изделия выполнен проводом ПРКА ТУ16-505.317-76 теплостойкостью от минус 40 до плюс

180 градусов Цельсия.

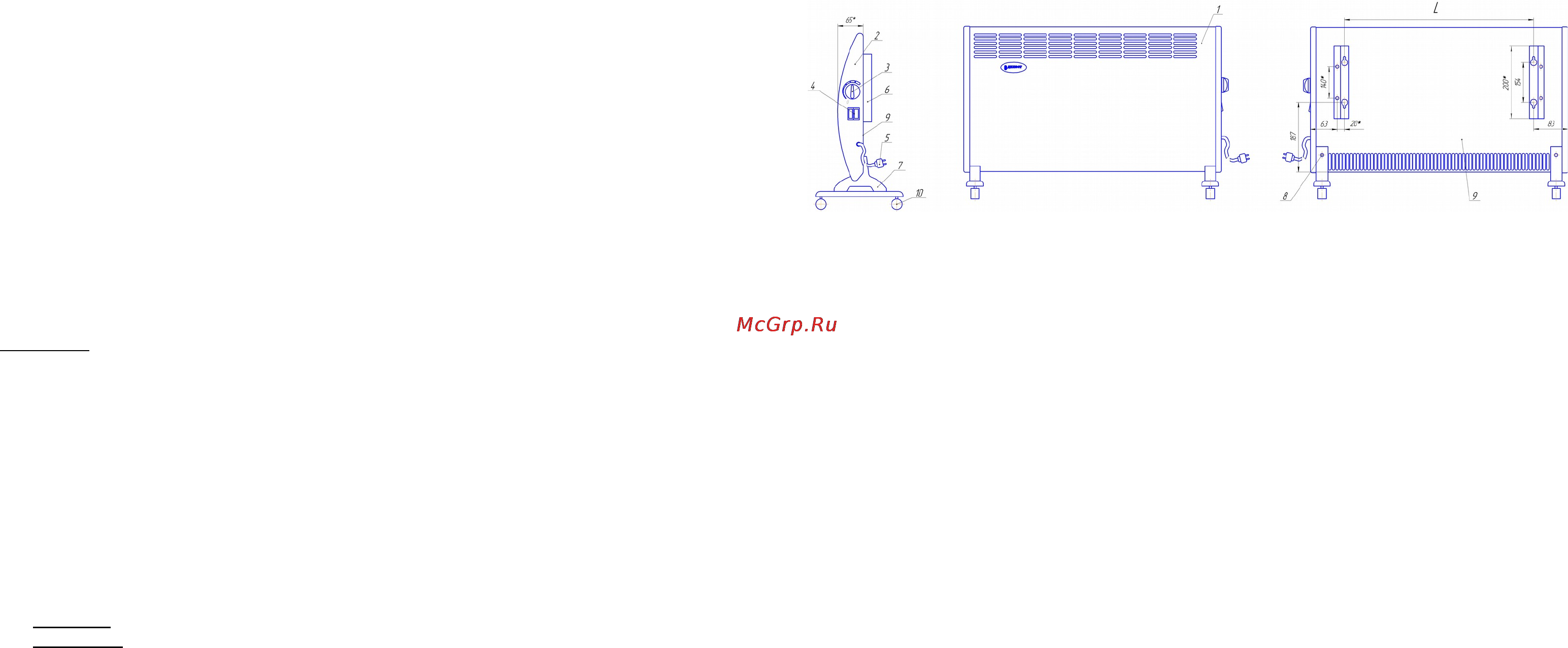

Размеры для справок

1 – Кожух. 5 - Шнур с вилкой.

2 - Боковая крышка 6 - Кронштейн (для настенной установки).

3 - Ручка управления. 7 - Ножка (для напольной установки) – 2 шт.

4 - Клавишный выключатель. 8 – Саморез.

(1-клавишный для ЭВУБ-0,5; -1,0; 9 – Основание.

2-клавишный на ЭВУБ-;1,5; -2,0). 10 – Колёсная пара (по отдельному заказу).

Рис.1 Общий вид универсального конвектора
