1. ОБЩИЕ УКАЗАНИЯ
Электроконвектор напольный (далее – конвектор) предназначен для дополнительного обогрева жилых
помещений путем естественной конвекции.
90% тепла конвектор передает путем нагрева проходящего через него воздуха, т.е. конвекцией и лишь
10% - излучением в окружающее пространство. Этим достигается исключительно равномерное распределение
тепла в отапливаемом помещении, тем самым обеспечивая тепловой комфорт.
Конвектор рассчитан на продолжительную работу без надзора при соблюдении правил монтажа и
эксплуатации, изложенных в настоящем документе.
По устойчивости к климатическим воздействиям конвектор соответствует климатическому исполнению
УХЛ категории размещения 4 по ГОСТ 15150-69 и предназначен для эксплуатации в районах с умеренным
климатом в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от
+1 градуса до +40 градусов Цельсия.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ПОКАЗАТЕЛИ ЭНЕРГОЭФФЕКТИВОСТИ
Конвектор по классу защиты от поражения эл. током соответствует 1 классу.
ЭВПБ-0,5 ЭВПБ-0,8 ЭВПБ-1,2 ЭВПБ-1,5
Номинальная потребляемая мощность , кВт 0,5 0,8 1,2 1,5
Расход 3л. энергии, кВт/ч 0,5 0,8 1,2 1,5
Напряжение сети, В 220 220 220 220
Нагреватель ТЭНР44 А8/0,25 S 110, шт 2
Нагреватель ТЭНР60 А8/0,4 S 110, шт. 2
Нагреватель ТЭНР85 А8/0,6 S 110, шт 2
Нагреватель ТЭНР95 А8/0,75 S 220, шт 2
Габаритные размеры, мм 600х111х140 760х111х140 1010х111х140
1110х111х140
Масса, кг не более 2,3 2,6 3,2 3,4
Примечание. Конкретное исполнение конвектора указано в разделе 9.
3. КОМПЛЕКТНОСТЬ
Комплект поставки конвектора приведен в таблице 1.
Таблица 1
Наименование Кол-во Примечание
1. Электроконвектор 1
3. Упаковка 1
4. Руководство по эксплуатации 1
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1. Все работы по осмотру и ремонту должны проводиться при снятом напряжении;
4.2. Не допускается эксплуатация калорифера в разобранном состоянии.
4.3. Электроконвектор должен подключатся к сети через розетку, имеющую заземляющие контакты.
4.4. ЗАПРЕЩАЕТСЯ:
- эксплуатация в непосредственной близости от ванных, душевых и иных мест с избыточной
влажностью;
- размещать изделие в непосредственной близости от легковоспламеняющихся материалов;
- накрывать калорифер полностью или частично одеждой или иными материалами;
- включать в положении на боку и кверху ножками
- допускать к включенному конвектору детей.
- загораживать конвектор мебелью или шторами. Это нарушает нормальную циркуляцию воздуха в
зоне конвектора.
- использовать конвектор с поврежденными вилкой, розеткой;
- натягивать или перекручивать шнур, подвергать его нагрузкам;
- устанавливать конвектор непосредственно под розеткой;
5. УСТРОЙСТВО КОНВЕКТОРА

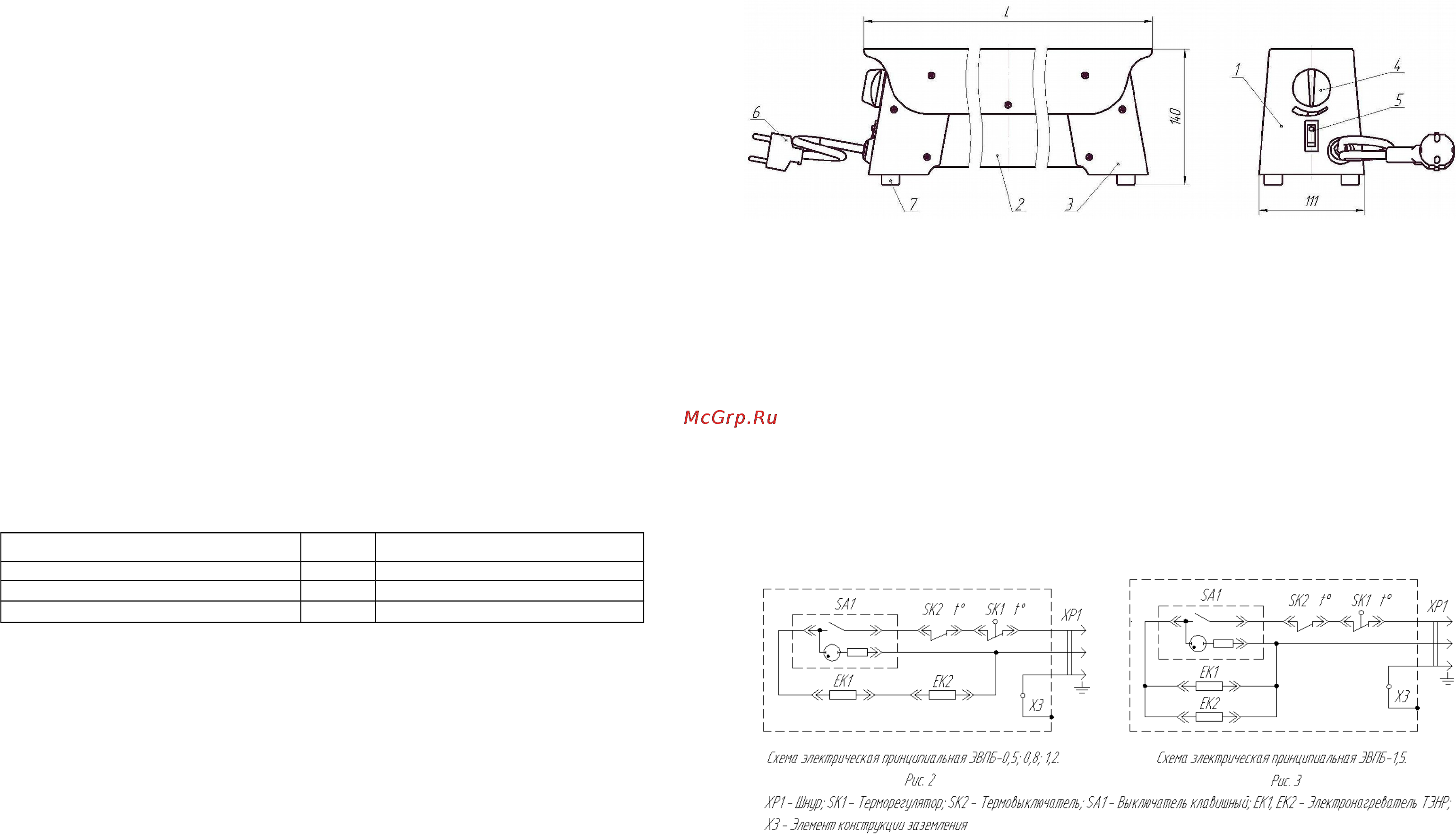

Рис.1 Общий вид конвектора
1 – Опора управления; 2 - Боковина; 3 - Опора; 4 - Ручка управления; 5 - Клавишный выключатель; 6 - Шнур
с вилкой; 7 - Ножка.
Конвектор (рис.1) представляет собой устройство, внутри которого расположены два трубчатых
электронагревательных элемента (ТЭНР) (на рисунке не показаны). В цепь питания нагревателей включен
клавишный выключатель 5, расположенный на опоре управления, термовыключатель защиты от перегрева и
терморегулятор соединенный с ручкой управления 4, что позволяет автоматически поддерживать в
помещении заданный температурный режим. Индикация включения в сеть конвектора производится
лампочкой клавишного выключателя. Регулировку температуры воздуха производят терморегулятором,
вращая ручку управления 4 по направлению стрелки. Для подключения к питающей сети конвектор оснащен
шнуром питания с вилкой 6.
Электрическая схема конвекторов на 0,5; 0,8; 1,2 кВт показана на рис.2, для 1,5 кВт – на рис.3.
Холодный воздух поступает через входную полость внутрь конвектора. Проходя через
электронагреватели, воздушный поток нагревается и поднимается вверх, покидая прибор через выходную
полость. Корпус конвектора экранирует излучение нагревательного элемента на окружающие предметы и тем
самым увеличивает конвективную составляющую теплоотдачи.
6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
