Руководство по эксплуатации Страница: 2

Делсот ЭРГ(п)-3,0 [2/3] Подготовка к работе порядок работы и техническое обслуживание

1 – Излучатель

2- Кожух

3 – Передняя крышка

4 – Задняя крышка

5 – Съемная панель

колодки с кабельным

вводом (кроме ЭРГ(п)-3,0)

6 – Кранштейн

7 – Монтажный кронштейн

(в комплекте поставки)

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии

изготовления возможны расхождения между настоящим паспортом и поставляемым изделием, не

влияющие на условия эксплуатации

Адрес изготовителя: 456306, г. Миасс Челябинской обл., ул. Гражданская, 1А,

ЗАО "ДЕЛСОТ", тел\факс: (3513) 57-68-80

1. Общие указания

1.1. Электрообогреватели панельного типа ЭРГ(п) (в дальнейшем электрообогреватели) предназначены для основного или

дополнительного обогрева жилых, производственных и служебных помещений. Климатическое исполнение УХЛ4 по ГОСТ

15150- 69.

1.2. При эксплуатации электрообогревателей не возникает электрических разрядов, электромагнитных полей, не создается

никакого шума. В основном обогрев производится за счет теплового излучения от нагревателя в инфракрасном диапазоне.

Преимущество электрообогревателей как источника тепла состоит в том, что пространство пола и стен может

использоваться в полной мере. При такой форме обогрева уменьшается разница температур у пола и потолка, и нет

необходимости прогревать напрямую объем помещения выше зоны пребывания человека, что существенно снижает

расходы электроэнергии на отопление.

2. Технические требования и показатели энергоэффективности

Табл. 1.

2.1.

Класс защиты от поражения электрическим током І по ГОСТ 12.2.007.0-75.

2.2. Электрообогреватели относятся к приборам, работающим под надзором.

2.3. Режим работы – продолжительный.

2.4. Срок службы электрообогревателя составляет 8 лет с момента ввода в эксплуатацию.

3. Комплект поставки

Табл. 2.

Примечание: 1. В комплект поставки не входит кабель питания, длину которого потребитель подбирает самостоятельно в

зависимости от места установки электрообогревателя.

2. По требованию заказчика электрообогреватель может поставляться в комплекте с комнатным

терморегулятором TR90.

4. Требования по безопасности

4.1. Подключение к электрической сети производится только с помощью кабеля с желто-зеленой жилой для заземления.

Прокладку кабеля рекомендуется производить специализированной организацией.

ВНИМАНИЕ! Категорически запрещается использовать для заземления металлоконструкции водопроводных,

отопительных и газовых сетей!

4.2. Расстояние от электрообогревателя до нагреваемых предметов должно быть не менее 0,5м.

Высота установки от пола см. табл. 1 (п.9).

4.3. Используйте электрообогреватель только по назначению.

4.4. Не прикасайтесь к нагревательной панели во время работы.

4.5. Не допускайте касания кабеля питания горячих поверхностей.

4.6. Не допускается эксплуатация электрообогревателя непосредственно под розеткой, вблизи

занавесок и штор, и над дверьми и окнами.

4.7. Запрещается:

-оставлять электрообогреватель без надзора;

- производить осмотр и ремонт электрообогревателя, находящегося под напряжением;

- накрывать, во избежание перегрева и возгорания;

- держать вблизи электрообогревателя легковоспламеняющиеся вещества.

5. Устройство электрообогревателя

5.1. Электрообогреватель (см. рис.1) состоит из кожуха 2 с установленным на нем алюминиевой обогревательной панелью

1, задней 4 и передней 3 крышек. Внутри алюминиевой панели установлен трубчатый электронагреватель (ТЭН). Кожух

выполнен с отверстиями для выхода теплового потока. Внутри кожуха установлены отражатели (на рис. 1 – не показаны).

Со стороны передней крышки 3 на верхней поверхности кожуха установлена съемная панель 5 с

кабельным вводом и клеммной колодкой. В электрообогревателях ЭРГ(п) -3,0

съемная панель 5 не применяется.

5.2. С помощью кронштейнов 6, установленных в

кожухе 2, электрообогреватель подвешивается к

потолку через монтажные кронштейны 7.

Подключение прибора к питающей сети

производится кабелем с желто-зеленой жилой для

заземления.

6. Подготовка к работе, порядок работы и техническое обслуживание.

6.1. Извлечь электрообогреватель, комплект монтажных частей и руководство по эксплуатации из упаковки.

6.2. Ознакомиться с руководством по эксплуатации в части устройства, мер безопасности и подключения.

6.3. Закрепить на потолке монтажные кронштейны с обеспечением установки электрообогревателей согласно рис.3, затем

обогреватель установить на монтажные кронштейны с помощью крепежа из комплекта монтажных частей и кронштейнов,

установленных в самом обогревателе.

6.4. Снять съемную панель 5, подвести кабель питания через кабельный ввод и подключить к клеммной колодке, желто-

зеленую жилу подключить к клемме со знаком заземления. Для электрообогревателей ЭРГ(п)-3,0 необходимо снять крышку

3(рис.). Сечение жил кабеля см. табл. 3. Установить съемную панель на место. Электрические схемы электрообогревателей

приведены на рис.2.

Табл. 3. Примечание: В кабеле одна из жил должна иметь

изоляцию желто-зеленого цвета, предназначенную для

заземления.

6.5. Эксплуатация электрообогревателя должна

производиться в электро сетях, имеющих защиты от

перегрузки и коротких замыканий на ток не более 16 А.

6.6. Во избежание выхода из строя необходимо содержать

электрообогреватели в чистоте и исключить попадание

влаги на токоведущие части.

6.7. Осмотр и профилактические работы должны

производиться при отключении электрообогревателя от электросети.

6.8. При поставке электрообогревателя в комплекте с терморегуляторами TR90 электромонтаж должен производиться

компетентным специалистом согласно рекомендаций в паспорте на терморегулятор и с учетом следующего:

- осторожно снять пластмассовую ручку; открутить два винта и снять защитный кожух (внутри кожуха приведена эл. схема

его подключения);

№

п/п

Типоисполнение

Параметры

ЭРГ(п)-0,75

ДЕЛСОТ

ЭРГ(п)-1,0

ДЕЛСОТ

ЭРГ(п)– 1,5

ДЕЛСОТ

ЭРГ(п)–2,0

ДЕЛСОТ

ЭРГ(п)– 3,0

ДЕЛСОТ

1. Ном. потр. мощность, кВт 0,75 1,0 1,5 2,0 3,0

2. Частота тока, Гц 50 50 50 50 50

3. Напряжение сети, В 220 220 220 220 220/380

Габаритные размеры LxBxH , мм 1064x150x37 1364x150x37 1064х300х37

1364х300х

1364х450х37

5. Масса, кг, не более 4 5 8 9 15

6. Количество излучающих

панелей, шт

1 1 2 2 3

7. Монтажное расстояние L1, мм 860 1160 860 1160 940х185

8. Площадь обогрева, м

8 12 18 25 35

9. Мин. высота подвеса, м 2,3 2,5 2,8 3,1 3,6

№ п/п Наименование

Количество, шт.

ЭРГ(п)-0,75; 1,0; 1,5; 2,0 ЭРГ(п)-3,0

Электрообогреватель

1 1

Руководство по эксплуатации

1 1

Упаковка

1 1

Комплект монтажных частей:

а) Монтажный кронштейн

2 4

б) Крепеж (Спецболт+Гайка+

Шайба пл+Шайба пруж)

2 4

Электро-

обогреватель

Площадь сечения жил

кабеля, мм

не менее

Кол-во жил в

кабеле, шт.

ЭРГ(п)-0,75;1,0 0,75 3

ЭРГ(п)-1,5 1 3

ЭРГ(п)-2,0 1,5 3

ЭРГ(п)-3,0

2,5 (для 1ф/220В) 3

1 (для 3ф/380В)

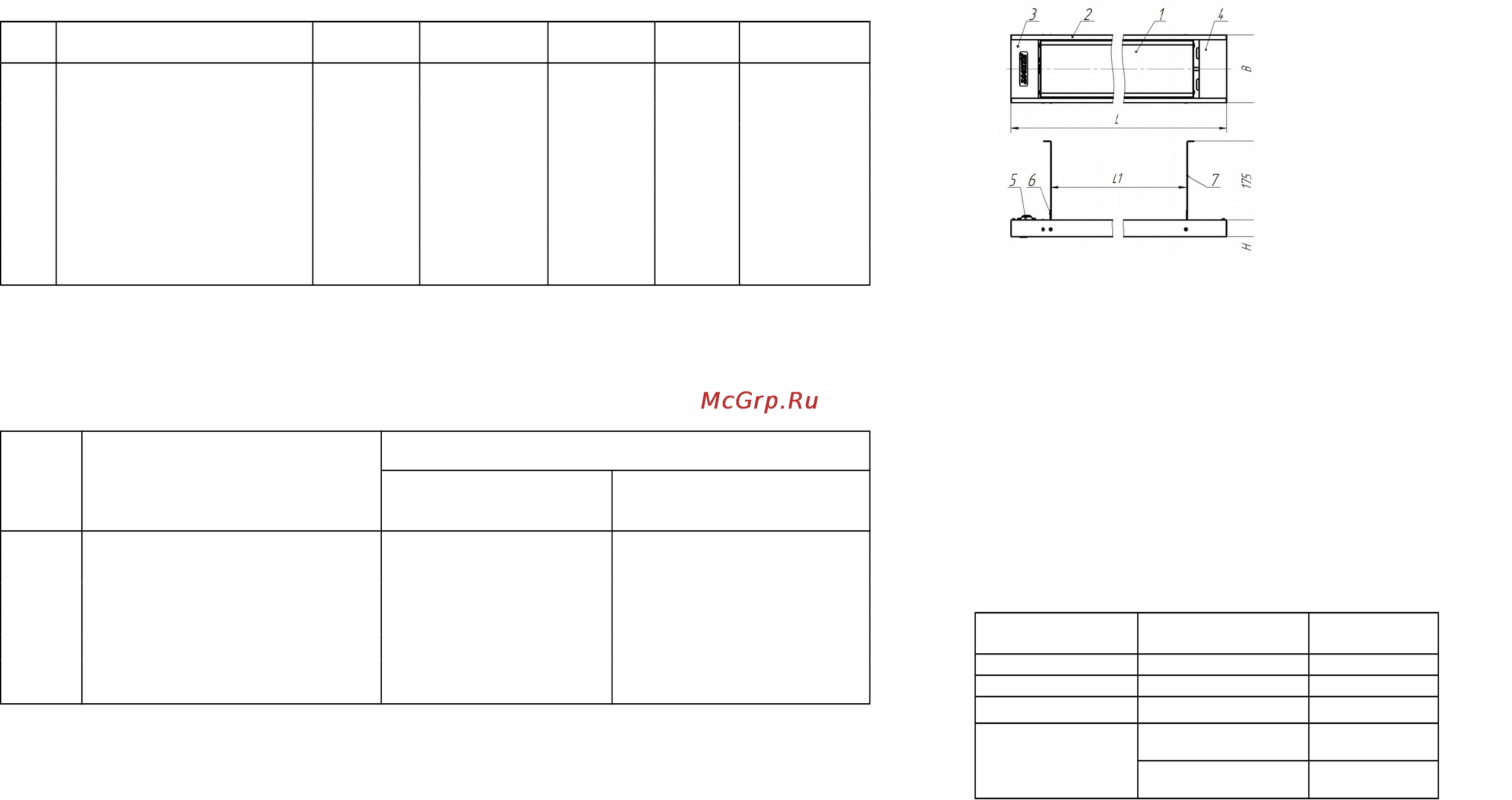

Рис. 1 Обогреватель панельного типа.
