10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Электрокалорифер КЭВ – 20 соответствует ТУ3442-011-12589972-2001 признан годным к

эксплуатации

Дата выпуска _______________________ Штамп ОТК

Продан ____________________________ Дата продажи ______________________

Наименование предприятия торговли

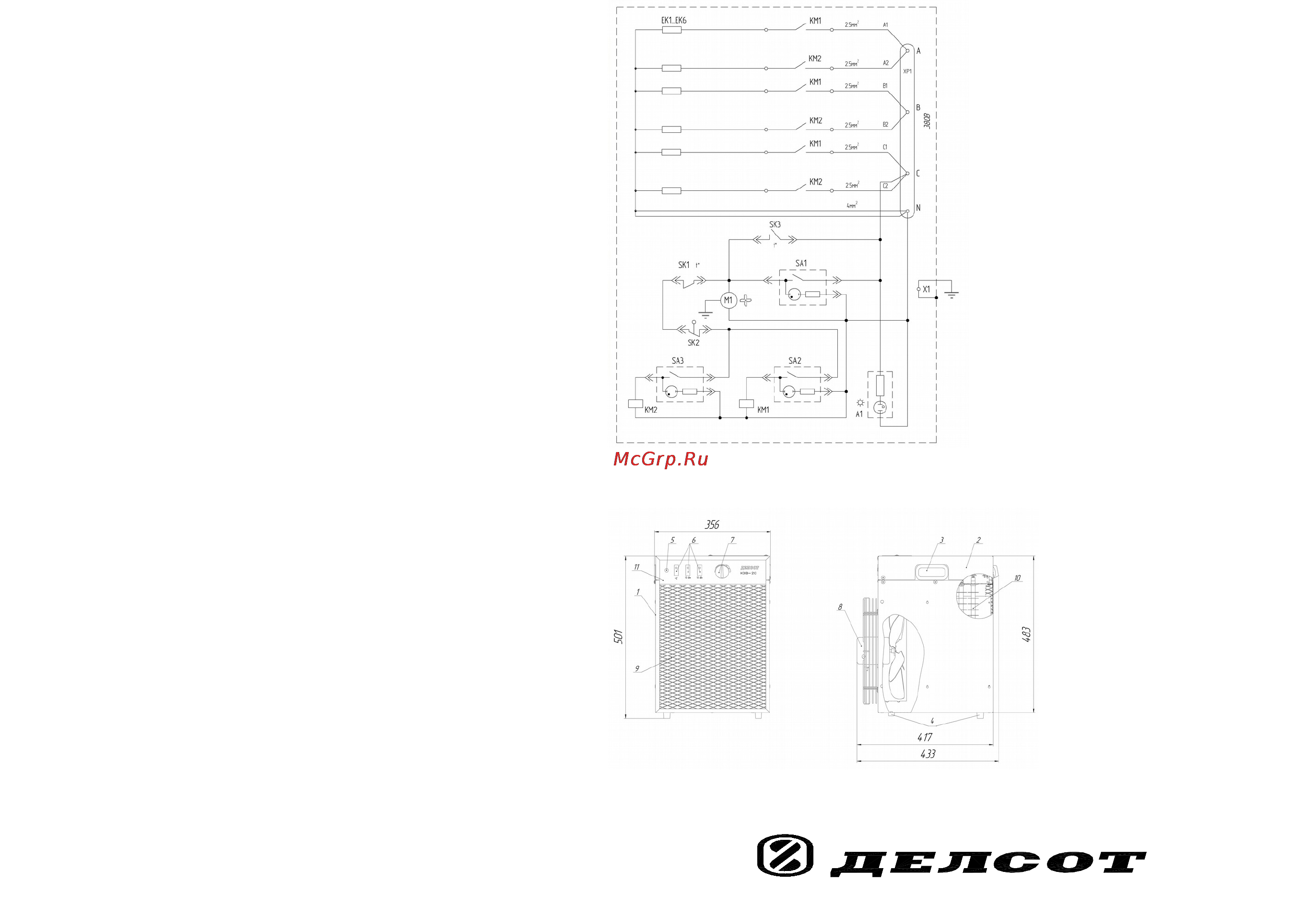

Рис. 1 - Схема электрическая принципиальная

Рис.2 Общий вид электрокалорифер КЭВ-20

Изготовлено в России

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

"ДЕЛОВОЕ СОТРУДНИЧЕСТВО"

ХР1 - клеммник;

М1 – электродвигатель вентилятора;

SA1, SA2, SA3 - выключатели клавишные;

ЕК1…ЕК6 - электронагреватели;

КМ1, КМ2 – пускатели магнитные;

SK1 - термовыключатель;

SK2 - терморегулятор;

А1 - арматура светосигнальная;

Х1 – элемент конструкции заземления;

SК3 – датчик задержки отключения двигателя

вентилятора.

1 – корпус;

2 – кожух;

3 – ручка;

4 – ножки;

5 – светосигнальная арматура;

6 – выключатели клавишные;

7 – ручка терморуглятора;

8 – двигатель с вентилятором и

защитной решеткой;

9 – передняя защитная решетка;

10 – нагреватели;

11 – панель управления.
